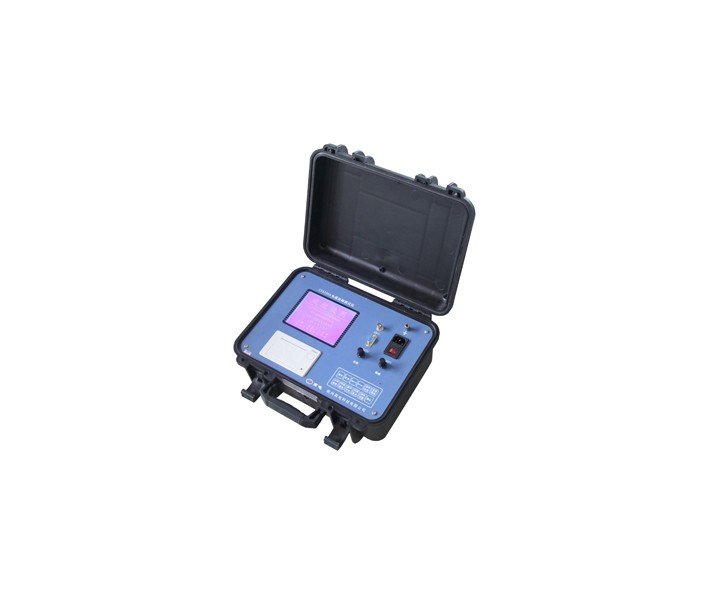

CT5700A电缆故障测试仪

电缆故障测试仪适用于测量各种不同截面,不同介质的各种材料的电力电缆、高频同轴电缆、市话电缆、路灯电缆、地埋电线的低阻、短路、开路断线故障,以及高阻泄漏和高阻闪络性故障。

参考标准:

DL/T 849.1-2019
DL/T 849.2-2019
DL/T849.3-2004

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、单片机操作平台、按键式操作方式、微型打印机一体化设计,可随时打印测试波形及有关内容;

    2、系统功能:故障距离测量、故障点定位、传播速度测试、故障阻值、电缆路径查找、埋设深度探测等;

    3、测试方式:低压脉冲、闪络法、音频法、声磁同步法、谷值法、峰值法、电磁感应法等;

    4、显示控制:闪测仪:5.7寸工业级LCD,内置24V/7Ah直流电源,可连续工作6小时;其它为指针表显示;

    5、测试范围:测试距离:60km,探测深度:2-5m;

    6、测量精度:粗测误差:±10m(绝对值)或1%(相对值),精测误差:±0.2m(定点、路径、深度);

    7、采样频率:100MHz,最小分辨率0.5m(100m/us)

    8、采样方式:全自动连续采样,决不漏掉任何一次放电波形

    9、低压脉冲:宽度:0.1uS和2uS   幅度:100Vpp

    10、输出功率:路径功率:100W、冲击功率:0~400W

    11、冲击高压:0~35kV

    12、短路电流:0~320mA

    13、烧穿功率:0~1225J

    1、工业级5.7LCD显示--视野角>160°,工作温度 –25℃~+65℃;

    2、单片机集中控制,按键式操作方式,抗干扰能力强;

    3、具有测距、测速、测阻等功能;

    4、微型打印机与主机一体化,可随时打印测试波形及测试报告

    5、全自动连续采样,决不漏掉任何一次放电波形;

    6、测试方法:闪络取样、低压脉冲取样

    7、脉冲幅度:100Vpp

    8、脉冲宽度:0.1uS和2uS

    8、测量距离:Smax:30km    Smin:15m

    9、测量误差:粗测绝对误差:±10m  粗测相对误差:±1%,(DL/T849.1-2004规定不超过±(1%L+20)m  其中:L为电缆长度)

    10、供电方式:内置24V/7Ah直流电源,可连续工作6小时,也可外接AC 220V  50Hz电源
