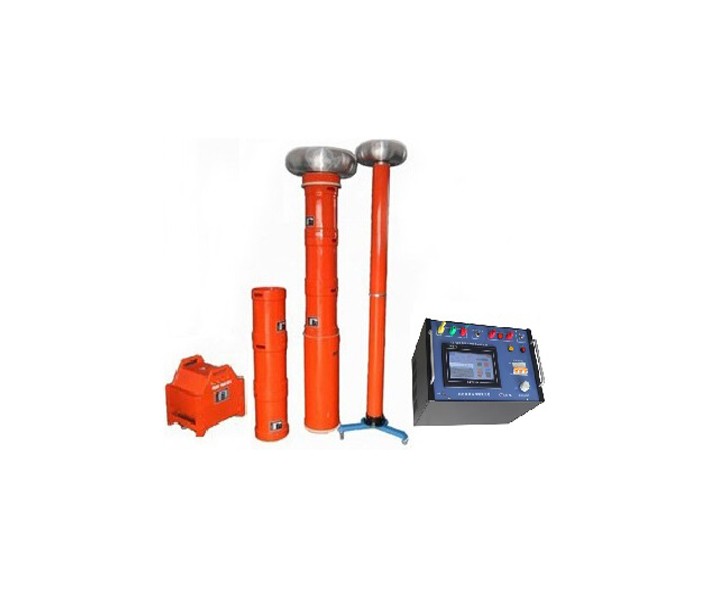

CTSR - 132kVA/22kV 变频串联谐振试验装置

该装置主要针对35kV电缆及电力变压器、母线开关;火力发电机等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计,可满足高电压、小电流的设备试验条件要求。是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器、谐振电容器组成。

参考标准:

DL/T 849.6-2016

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    基本功能

    1、充分利用我公司在电子测量技术和电磁兼容方面的优势,完全自主开发设计和生产该套设备所有组成部分包括:变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。

    2、具备手动/自动模式、大屏幕显示、试验参数设置,并具有自动计时及操作提示功能。

    3、具备多项保护功能,如:过压、过流保护、放电保护、失谐保护等。


    试验时使用关系表

    设备组合

    试品

    电抗器44kVA/22kV

    三节

    激励变压器输出端选择

    满足10kV/300mm2电缆, (试验电压22kV,试验时间5min)

    长度1000m以下

    使用电抗器一节

    1kV

    长度1000~2000m

    使用电抗器二节并联

    1kV

    长度2000~3000m

    使用电抗器三节并联

    1kV

    满足10MVA/10kV以下变压器, (试验电压28kV,试验时间1min)

    并联30kV/0.05uF补偿电容器一只

    使用电抗器三节串联

    3kV

    满足10kV变电站系统, (试验电压42kV,试验时间1min)



    使用电抗器三节串联

    3kV

    满足35kV/300mm2电缆, (试验电压52kV,试验时间60min)

    长度1000m以下

    使用电抗器三节串联

    3kV


    整套装置参数

    1、系统技术参数

    2、额定输出电压:0~66kV

    3、谐振电压波型: 正弦波,波形畸变率<1.0%

    4、最大被试品电流:6A

    5、最大试验容量:132kVA

    6、输出频率: 30~300Hz

    7、工作时间: 满功率输出下,连续工作时间60min

    8、品质因素: 30~90

    9、输入工作电源: 单相220V或三相380V±5%,50Hz

    10、环境温度: -15℃~+40℃

    11、相对湿度: <90RH%,无凝露状况

    12、海拔高度: <3500m

    13、噪声: ≤50dB


    系统配置参数

    1、变频电源控制箱 CTSL-6kVA/220V/380V  1台

    技术参数

          1.1、输入工作电源: 单相220V或三相380V±5%,50Hz,。

          1.2、输出电压和电流: 0~400V,最大电流15A

          1.3、输出频率: 30~300Hz,频率调节细度0.1Hz,不稳定度<0.05%。

          1.4、额定输出容量: 6kVA(以铭牌为准)

          1.5、外形尺寸和重量: 360×230×320mm;18kg

    2、激励变压器 JLB-6kVA/1kV/3kV/0.4kV  1台

    配置特点:将高电压、小电流、短时间与低电压、大电流、长时间的试品试验分开处理,配置不同抽头励磁变,以保证励磁变压器的最大利用率及重量最轻。10kV电缆试验时,使用1kV输出端;35kV电缆,10kV电气设备试验时,使用3kV输出端。

    技术参数

          2.1、额定容量: 6kVA

          2.2、输入电压: 0~400V

          2.3、输出电压:   1kV,3kV

          2.4、工作频率范围: 30~300Hz

          2.5、工作时间: 60min

          2.6、外形尺寸和重量:360×280×360mm;45kg

          2.7、适用范围: 电气主设备试验及电缆试验

    3、高压谐振电抗器 DK-44kVA/22kV   3台

    技术参数

          3.1、额定最高工作电压: 22kV(有效值)

          3.2、额定最大工作电流: 2A(有效值)

          3.3、额定容量:44kVA

          3.4、额定电感量:48H

          3.5、工作频率: 30~300Hz

          3.6、工作时间: 60min

          3.7、外形尺寸和重量: φ300×350mm;40kg/台

    4、电容分压器 FC-70kV/2000pF   1台

    技术参数

          4.1、工作方式:纯电容式

          4.2、额定电压:70kV有效值

          4.3、额定电容量:2000pF

          4.4、工作频率:30~300Hz

          4.5、测量误差:<1.5%

          4.6、外形尺寸和重量:φ120×500mm;5kg

    5、补偿电容器 BC-30kV/0.05uF   1台

    技术参数

          5.1、工作方式:纯电容式

          5.2、额定电压:30kV有效值

          5.3、额定电容量:0.05uF

          5.4、工作频率:30~300Hz

          5.5、外形尺寸和重量: φ120×500mm;5kg

    (一)主要部件一览表

    序号

    备名称

    规 格

    单位

    数量

    备  注

    1

    变频电源控制箱

    CTSL-6kVA/220V/380V

    1

    6kVA30300Hz

    2

    激励变压器

    JLB-6kVA/1kV/3kV/0.2kV/0.4kV

    1

    6kVA30300Hz60min

    输出电压:1kV;3kV

    3

    高压谐振电抗器

    DK-44kVA/22kV

    4

    22kV2A48H60min

    4

    电容分压器

    FC-70kV/2000pF

    1

    70kV2000pF,精度1.5级,

    纯交流

    5

    补偿电容器(选配)

    BC-30kV/0.05uF

    1

    30kV0.05uF

    纯交流

    (二)设备附件及相关资料一览

    序号

    名  称

    型号及规格

    单位

    数量

    备注

    1

    防雨防尘罩

    按设备尺寸配套

    4



    2

    试验线

    按设备成套

    需要配置

    1



    3

    出厂试验报告



    1



    4

    成套装置使用说明书



    1



    5

    产品合格证



    1



    6

    装箱清单



    1
