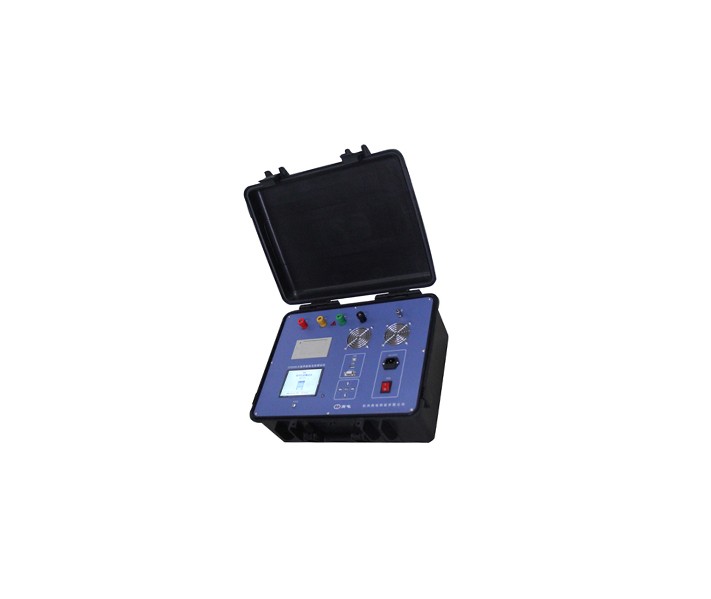

CT5200A大地网接地电阻测试仪

本仪器是测量接地装置特性参数的专用仪器。仪器采用新型变频交流电源,异频抗干扰技术,并采用32位ARM处理器控制和信号处理等,能在变电站强干扰环境下准确测量。测量结果由大屏幕液晶显示,自带微型打印机及U盘存贮等。

参考标准:

DL/T 475-2017

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频


          本仪器是测量接地装置特性参数的专用仪器。仪器采用新型变频交流电源,异频抗干扰技术,并采用32位ARM处理器控制和信号处理等,能在变电站强干扰环境下准确测量。测量结果由大屏幕液晶显示,自带微型打印机及U盘存贮等。主要具有以下功能:

    1、测量接地装置接地阻抗或电阻。

    2、测量接地装置之间的导通阻抗或电阻。

    3、测量土壤电阻率。




    1、接地阻抗测量范围:0~1000Ω,分辨率:0.001mΩ

    2、测量准确度:±(读数×1%±0.01Ω)

    3、接线方式:标准四极法

    4、自动测量

    5、试验频率:单频40Hz,45Hz,47.5Hz,50Hz,52.5Hz,55Hz,60Hz,65Hz

         双频45/55Hz,55/65Hz,47.5/52.5Hz,40/60Hz

         精度:±0.01Hz

    6、电流输出:1.0~5.0A,1A步进

    7、最大输出电压:100V

    8、主要保护: 接地保护、误接380V等保护、声光报警等功能

    9、测量线要求: 电流线铜芯截面积≥1.5mm2    电压线铜芯截面积≥1.0mm2

    10、工作电源:180V~270VAC/10A,50Hz±1%

    11、数据存储:存储100组测量数据

    12、通讯接口:标准RS-232接口/USB接口

    13、工作环境:温度-10~50℃  湿度<90%

    14、仪器重量:14kg(不含线缆)

    15、体    积:长472mm×宽405mm×高210mm
