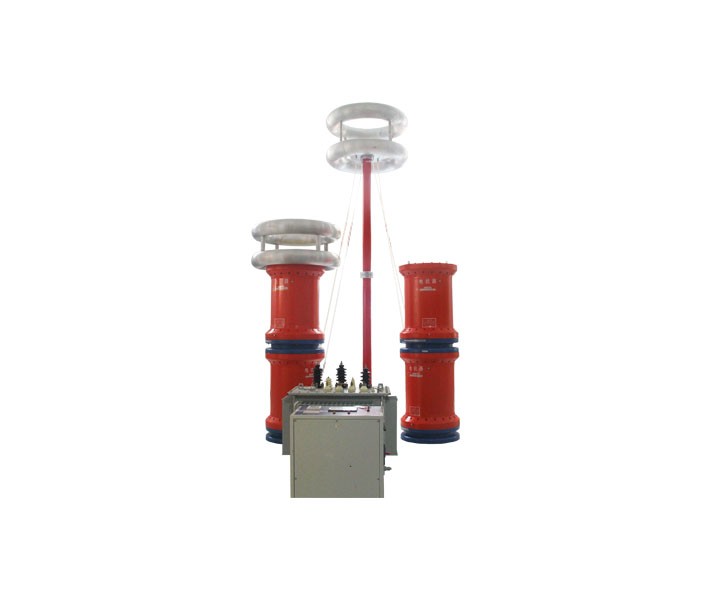

CTSR - 2080kVA/520kV 变频串联谐振试验装置

该装置主要针对35kV、110kV、220kV电缆及电力变压器、电力系统所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计,可满足高电压、小电流的设备试验条件要求。

参考标准:

DL/T 849.6-2016

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

           该装置主要针对35kV、110kV、220kV电缆及电力变压器、电力系统所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计,可满足高电压、小电流的设备试验条件要求。是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器组成。

           此设备是由我公司多年生产经验与市场客户反馈升级的第四代交流耐压谐振试验装置,区别于以前设备黑白屏触摸模拟数字处理控制灵敏度低,输入电源只能单项选择。第四代交流耐压谐振试验装置人机界面采用32位RISC CPU和精简的LINX内核,7寸电容触摸大屏真彩图形格式,试验谐振频率曲线、升压曲线、计时曲线真实有效反馈与界面,保护功能更灵敏,最大优点是不受输入电源限制220V与380V都可做为设备工作电源。



    1、内部由嵌入式触摸屏控制,操作功能得到优化,操作简单

    2、自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫). 频率分辨率0.1Hz

    3、自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程

    4、自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态,调频时绘制频率电压曲线。

    5、 耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作

    6、全压输出保护:在调压过程中,严格保证变频电源不会全电压输出

    7、软件经过严格模拟运行检验,运行安全、稳定、可靠

    8、自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据;

    9、液晶显示屏可显示电源电压和电流;高压输出的频率、电压、电流

    10、保护功能:具有断电、过流、过压及闪络保护功能;

          a) 过电压保护:可人工设定过电压保护值;当整套装置的输出电压达到保护整定值时,自动切除整套装置

          b) 过电流保护:可人工设定过电流保护值;当整套装置的输出电流达到保护整定值时,自动切除整套装置

          c) 击穿保护:具有放电或闪络保护功能,当高压侧发生对地闪络时,自动切除整套装置。不会对试验设备和人身造成伤害,变频电源内电子元件不会击穿

          d) 断电保护:试验电源断电后,装置能快速保护

    11、变频电源内部结构及其各元器件在经过正常的公路、铁路运输后,相互位置不变,不损坏,紧固件不松动

    12、外观及操作界面充分采用人性化设计,美观大方,操作简便


    试验时使用关系列表


      设备组合

    被试品对象

    电抗器

    520kVA/130kV四节

    激励变压器

    输出端选择

    35 kV电缆/630mm²

    长度4000m

    电抗器4节并联

      3kV

    35 kV电缆/300mm²

    长度5200m

    电抗器4节并联

      3kV

    110 kV电缆/630mm²

    长度2000m

    电抗器4节并联

      6kV

    110 kV电缆/300mm²

    长度2730m

    电抗器4节并联

      6kV

    220 kV电缆/630mm²

    长度1000m

    电抗器4节两串两组并联

      9kV

    220 kV电缆/300mm²

    长度1250m

    电抗器4节两串两组并联

      9kV

    110 kV电力系统

    断路器、GIS绝缘子、等

    电抗器2节串联

      12 kV

    220 kV电力系统

    断路器、GIS绝缘子、等

    电抗器4节串联

      24 kV





    装置系统的整体参数

    1、额定容量:2080kVA

    2、输入电源:单相220V/三相380V电压,频率为50Hz

    3、额定电压:130kV;260kV;520kV

    4、额定电流:16A;8A;4A

    5、工作频率:30~300Hz

    6、波形畸变率:输出电压波形畸变率≤1%

    7、工作时间:额定负载下允许连续60min

    8、温    升:额定负载下连续运行60min后温升≤65K

    9、品质因素:装置自身Q≥30(f=45Hz)

    10、保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分)

    11、测量精度:系统有效值1.0级


    各组成部件参数

    1、激励变压器JLB-100kVA/3kV/6kV/9kV/12kV/24k/0.2kV/0.4kV  1台

         a)  额定容量:100kVA

         b)  输入电压:0~400V,单相/30~300Hz

         c)  输出电压:3kV;6kV ;9kV;12kV;24kV

         d)  结    构:油浸式

         e)  重    量:约650 kg

    2、变频电源CTSR-100kW/220V/380V    1台

         a) 额定输出容量:100kW(以铭牌为准)

         b) 工作电源:单相220V/三相380V,工频/50Hz

         c) 输出电压:0 – 400V,单相/30~300Hz

         d) 额定输入电流:151.9A

         e) 额定输出电流:250A

         f) 输 出 波 形:正弦波

         g) 电压分辨率: 0.01kV

         h) 电压测量精度:0.5%

         i) 频率调节范围:30 – 300Hz

         j) 频率调节分辨率:≤0.1Hz

         k) 频率稳定度:    0.1%

         l) 运 行 时 间:额定容量下连续60min

        m) 额定容量下连续运行60min元器件最高温度≤65K;

         n) 噪 声 水 平:≤50dB

        o) 结构尺寸:长650mm*宽500mm*高1200mm    (大约)

        p) 重    量:约90 kg


    3、高压电抗器 DK-520kVA/130kV    4节

         a)  额定容量:520kVA

         b)  额定电压:130kV

         c)  额定电流:4A

         d)  电 感 量:110H/单节

         e)  品质因素:Q≥50 (f=45Hz)

         f)  结    构:油浸式

         g)  重    量:约600kg

    4、电容分压器FCR-520 kV -500 pF                       1套

        a)  额定电压: 520KV

        b)  高压电容量:500pF

        c)  介质损耗:tgσ≤0.15%

        e)  分 压 比:5240:1(以铭牌为准)

        f)  测量精度:1.5级

        g)  重    量:约80kg
