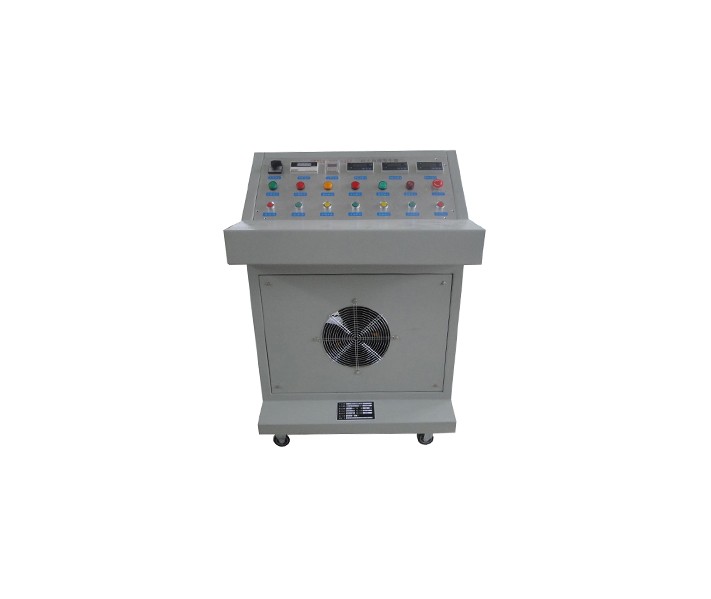

CTWS-5000三相温升试验装置

操作台能测试配网系统开关柜、环网柜、电缆分支箱、断路器、负荷开关、隔离开关、柱上开关等大电流开关节点设备的温升试验及工频耐压测量,其中满足开关柜最大5000A、断路器5000A、负荷开关5000A、隔离开关5000A、柱上开关5000A的大电流温升试验。由大功率升流设备对式品进行通流试验,温度巡检仪对监测点实时监控并记录温度的曲线。温度巡检仪将数据汇总至程控软件,进行数据的保存、打印、查询等功能。

参考标准:

GB/T 16927.4-2017

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

          操作台能测试配网系统开关柜、环网柜、电缆分支箱、断路器、负荷开关、隔离开关、柱上开关等大电流开关节点设备的温升试验及工频耐压测量,其中满足开关柜最大5000A、断路器5000A、负荷开关5000A、隔离开关5000A、柱上开关5000A的大电流温升试验。由大功率升流设备对式品进行通流试验,温度巡检仪对监测点实时监控并记录温度的曲线。温度巡检仪将数据汇总至程控软件,进行数据的保存、打印、查询等功能。

         工控计算机通过串口控制各个功能模块的协调工作并读取测量结果,所有测量过程可在计算机上操控完成,实时工作状态、实时数据、接线方式等自动进行试验,试验数据手动或自动完成存储,最终可完成试验报告的编辑、打印和管理工作。


    系统组成:

    一、低压电源分配柜及PLC柜

    结构特点

    1、带透气孔的后门,方便通风散热,提高内置设备运行可靠性。

    2、国际流行的烟灰色主体。

    3、主体颜色可选: 国际流行电脑灰或黑色。

    4、可关闭的上部、下部多处走线通道,底部大走线孔尺寸可按需调整。

    5、可选配安装底座,达到固定机柜、底部过线、底部送冷风、防鼠要求。

    6、可方便拆卸的左右侧门和前后门,全方位操作,多方位察看。

    7、高级旋把机柜门锁。

    8、全部选用SPCC优质冷轧钢板制作;厚度:方孔条2.0mm,其它1.2mm。

    9、表面处理:脱脂、酸洗、防锈磷化、纯水清洗、静电喷塑。

    技术参数

    1、容    量:150kVA

    2、电    压:三相四线380V

    3、电    流:250A

    4、电源部分内置400A/380V手动式断路器1台、400/5A、0.5级电流互感器三支、数显智能电流表各三块(0.5级) 、过流保护继电器三块、数显智能电压表三块(0.5级)及相对应的指示灯等。

    5、测量部分用3只罗氏线圈和数显智能电流表各三块(0.5级,带485通讯)。

    6、体    积:2000×1600×2000mm

    7、重    量:约3000kg

    二、三相5000A大电流发生器 (装在一体柜里面)

    技术参数

    1、容    量:50kVA

    2、输入额定电压:0~400V

    3、输入额定电流:125A

    4、输出额定电压:0~10V(相电压)

    5、输出额定电流:5000A(输出两组电流)

    6、频    率:50Hz、正弦波

    7、阻抗电压:单相时≤8%,三相时≤12%

    8、空载电流:≤1.5%

    9、绝缘等级:F

    10、使用条件:户内式

    11、运行方式:能满足5000A时允许8小时长期运行,可以单台使用,也可以三台组成三相后使用。

    12、形式及冷却方式:干式风冷 (带风机)

    13、连接方式说明:原边由3台单相变压器组成,输入电压AB\BC\CA400V,副边由三台变压器接成星形接线法,连接成三相四线,输出电流:5000A,输出电压0~10V,总额定容量150kVA

    三、单相感应式调压器(装在一体柜里面)

    技术参数

    1、容 量:50kVA

    2、输入额定电压:380V

    3、输入额定电流:132A

    4、输出额定电压:20~650V

    5、输出额定电流:77A

    6、频 率:50Hz、正弦波

    7、运行方式:长期运行

    8、形式及冷却方式:油冷

    9、调压器驱动方式:电机驱动调压器正反转

    四、微机系统主控制台

    结构组成

    1、驱动单元,控制调压器电机正反运行调节大电流大小;

    2、信号调理及采样单元;

    3、控制及数据分析单元,实现整个试验过程,全自动化控制;

    4、计算机系统,全中文操作界面,设计人性化便于操作。参数电流、电压、时间,系统状态及提示信息等全部在软件中完成。

    产品特点

    1、三相电流,三相电压,试验时间、状态信息及提示信息等数据同屏显示,读数清晰、直观;

    2、全中文界面,操作简单明了,可适应多种应用场合;

    3、设置好试验参数后,一键启动,整个试验过程无需人工干预,试验完成后,自动回到零位,实现了智能化工作全过程;

    4、试验过程中,自动跟踪目标电流,自动稳定输出电流,自动调节三相电流;

    5、轻触式按键操作,所有功能均可通过按键设定,提高了产品的安全性、可靠性;

    6、所有功能均可通过软件设定,提高了产品的安全性、可靠性;

    7、全数字式校准方式,摒弃了陈旧的电位器调整,现场使用极为方便,精度易于控制;

    8、状态提醒功能,引导式操作,即使在无说明书的情况下亦可熟练操控;

    9、试验过程中,屏上有动态的提醒内容,时刻提醒操作人员注意安全;

    10、试验时间可任意设定,0~24 小时;

    11、高精度传感器配合高性能 AD 采集芯片,测量数据准确可靠;

    12、自动计时功能,自动控制时,当电流自动上升至目标值时,设备自动开始计时,当计时时间到,显示试验结果,设备自动回到零位;

    13、带紧急停止按钮,在紧急情况下,可用于迅速切断系统电源,确保人身安全;

    14、具有接地检测功能和回零检测功能,接地和回零确定后才可进行试验,安全可靠;

    15、电流上升速度智能控制,当电流接近目标值时,上升速度会自动减慢,不会产生电流过冲现象;

    16、过流等故障时,保护即时,准确,可靠;

    17、采用硬、软件抗干扰技术相结合,性能稳定,抗干扰能力强,试验中不会出现死机、黑屏、花屏等异常现象;

    18、可以实现 200~5000A 的精度在技术要求范围之内;

    19、大电流发生器可选择三相输出或单相输出;

    20、单相输出时,可选择 A、B、C 其中一相输出;

    21、三相输出时,可同时调节三相,也可分别对每一相进行调节;

    22、控制软件具有数据记录、数据管理、能通过打印机打印各类报表,实用于一些无人看守的试验场所;

    23、整体设计美观大方,结构合理、可靠耐用。

    技术参数

    1、额定容量:150kVA(系统由主控制台、电源分配柜、三台调压器和三台单相大电流变压器组成)。

    2、输出电流:三相 AC 5000A

    3、输出电压:三相 AC 0~10V(相电压)

    4、电压测量精度:1.0%FS±3字

    5、电流测量精度:1.0%FS±3字

    6、电流互感器: 5000A

    7、计时长度:0~24h调压器驱动方式:电机驱动调压器正反转
