CTCR3000B数字式接地电阻测试仪(可测土壤电阻率)

本仪器专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的,采用最新数字及微处理技术,精密4线法、3线法和简易2线法测量接地电阻,导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术,具有独特的抗干扰能力和环境适应能力,重复测试一致强,确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。

参考标准:

DL/T845.2-201X

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

          本仪器专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的,采用最新数字及微处理技术,精密4线法、3线法和简易2线法测量接地电阻,导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术,具有独特的抗干扰能力和环境适应能力,重复测试一致强,确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。

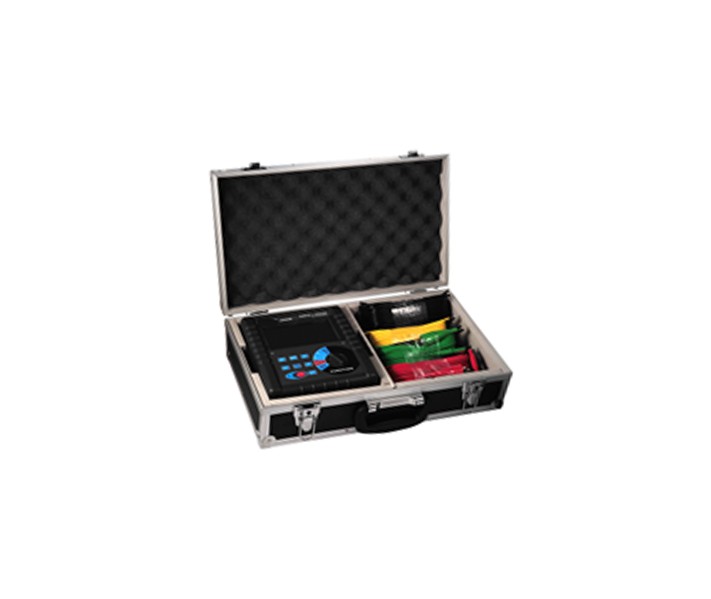

          本仪器由主机、监控软件、测试线、辅助接地棒、通讯线等组成。主机超大LCD显示,蓝屏背光,棒图指示,一目了然。同时能存储300组数据,通过监控软件实现历史查询与在线实时监测功能,动态显示,告警指示,具有历史数据读取、查阅、保存、报表、打印等功能。




    基准条件和工作条件

    影响量

    基准条件

    工作条件

    备注

    环境温度

    23℃±1℃

    -10℃~40℃

    ----

    环境湿渡

    40%~60%

    <80%

    ----

    仪表工作电压

    9V±0.1V

    9V±1.5V

    ----

    辅助接地电阻值

    <100Ω

    <30kΩ

    rC、rP

    干扰电压

    <20V

    ----

    干扰电流

    <2A

    ----

    测R时电极间距

    a>5d

    a>5d

    ----

    测ρ时电极间距

    a>20h

    a>20h

    ----














    1、功能:二三四线测量接地电阻、土壤电阻率;接地电压、交流电压测量

    2、电源:DC 9V (锌锰干电池 R14S 1.5V 6节 ,连续待机300小时)

    3、量程:接地电阻:0.00Ω~210.0kΩ,土壤电阻率:0.00Ωm~9000kΩm

    4、测量方式:精密4线、3线法测量、简易2线测量接地电阻

    5、测量方法:接地电阻:额定电流变极法,测量电流20mA Max

    6、土壤电阻率:四极法(温纳法)

    7、对地电压:平均值整流(P(S)-ES接口间)

    8、测试频率:128Hz/111Hz/105Hz/94Hz(AFC)

    9、短路测试电流:AC 20mA max

    10、开路测试电压:AC 40V max

    11、测试电压波形:正弦波

    12、电极间距范围:可设定1m~100m

    13、换档:接地电阻:0.00Ω~210.00kΩ全自动换档;阻率:0.00Ωm~9000kΩm全自动换档

    14、背光:可控蓝屏背光,适合昏暗场所使用

    15、显示模式:4位超大LCD显示,蓝屏背光

    16、测量指示:测量中LED闪烁,LCD倒计数,进度棒图指示

    17、LCD尺寸:128mm×75mm

    18、LCD显示域:124mm×67mm

    19、仪表尺寸:高宽厚:215mm×190mm×95mm

    20、标准测试线 4条:红色20m,黑色20m,黄色10m,绿色10m各1条

    21、简易测试线 2条:红色1.6m,黑色1.6m各1条

    22、辅助接地棒 4根:φ10mm×150mm

    23、测量时间:对地电压:约3次/秒;地电阻、土壤电阻率:约5秒/次

    24、测量次数:5000次以上(短路测试,测1次,停30秒再测)

    25、线路电压:AC 600V以下测量

    26、RS232接口:具有RS232接口,软件监控,存储数据可以上传电脑,保存打印

    27、通 讯 线:RS232通讯线1条,长1.5m

    28、数据存储:300组,“MEM”存储指示,显示“FULL”符号表示存储已满

    29、数据保持:保持数据时“HOLD”符号指示

    30、数据查阅:查阅数据时“READ”符号指示

    31、溢出显示:超量程溢出时“OL”符号指示

    32、干扰测试:自动识别干扰信号,干扰电压高于5V时“NOISE”符号指示

    33、辅助接地测试:具有辅助接地电阻值测试功能,0.00KΩ~30kΩ(100R+rC<50kΩ,100R+rP<50kΩ)

    34、报警功能:测量值超过报警设定值时,“嘟--嘟--嘟--”报警提示

    35、电池电压:当电池电压降到约7.5V时,电池电压低符号“ 显示,提醒更换电池

    36、功耗:待机: 约20mA(背光关闭);机开背光:约45mA(背光关闭25mA);量:约100mA(背光关闭)

    37、质量:总质量:4.5kg(含包装);表:1443g(含电池);试线:1560g;助接地棒:935g(4根)

    38、工作温湿度:-10℃~40℃;80%rh以下

    39、存放温湿度:-20℃~60℃;70%rh以下

    40、过载保护:测量接地电阻:C(H)-E、P(S)-ES各端口间AC 280V/3秒

    41、绝缘电阻:20MΩ以上(电路与外壳之间500V)

    42、耐压:AC 3700V/rms(电路与外壳之间)

    43、电磁特性:IEC61326(EMC)

    44、适合安规:IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、c);IEC61010-031;IEC61557-1(接地电阻);

    45、IEC61557-5(土壤电阻率);JJG 366-2004。


    条件下基本误差及性能指标

    测量功能

    测量范围

    精度

    分辨力

    接地电阻

    (R)

    0.00Ω~30.00Ω

    ±2%rdg±3dgt

    0.01Ω

    30.0Ω~300.0Ω

    ±2%rdg±3dgt

    0.1Ω

    300Ω~3000Ω

    ±2%rdg±3dgt

    3.00kΩ~210.00kΩ

    ±4%rdg±3dgt

    10Ω

    土壤电

    (ρ)



    0.00Ωm~99.99Ωm

    根据R的测量精度而定

    (ρ=2πaR

    a:1 m~100m;

    π=3.14)

    0.01Ωm

    100.0Ωm~999.9Ωm

    0.1Ωm

    1000Ωm~9999Ωm

    1Ωm

    10.00kΩm~99.99kΩm

    10Ωm

    100.0kΩm~999.9kΩm

    100Ωm

    1000kΩm~9000kΩm

    1kΩm

    接地电压

    AC 0.0~600V

    ±2%rdg±3dgt

    0.1V
