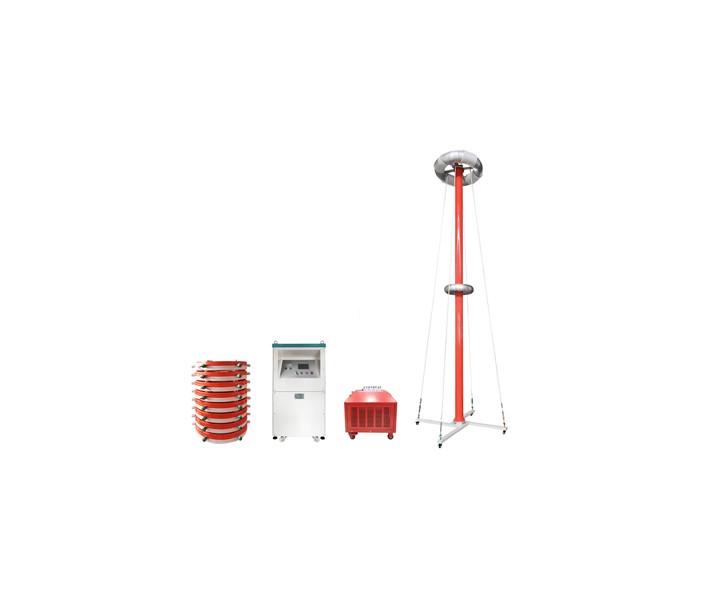

CTSR-3000kVA/500kV 变频串联谐振试验装置(空芯电抗器)

是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、激励变压器、空芯高压电抗器、电容分压器组成。

参考标准:

DL/T 849.6-2016

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频


    基本功能

    1、充分利用我公司在电子测量技术和电磁兼容方面的优势,完全自主开发设计和生产该套设备所有组成部分包括:变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。

    2、具备手动/自动模式、大屏幕显示、试验参数设置,并具有自动计时及操作提示功能。

    3、具备多项保护功能,如:过压、过流保护、放电保护、失谐保护等。



    被试品对象:

    1、满足110kV电缆,1200mm2,长度≤2km交流耐压试验要求,电容量≤0.564μF,试验频率30-300Hz,最高试验电压≤128kV,试验时间持续工作3小时(中间暂停冷却时间不超过30分钟)

    2、满足220kV电缆,1600mm2,长度≤1km交流耐压试验要求,电容量≤0.204μF,试验频率30-300Hz,最高试验电压≤216kV,试验时间持续工作3小时(中间暂停冷却时间不超过30分钟)

    3、220kV GIS间隔,试验电压≤490kV,单个间隔电容量按≤900pF,试验频率30-300Hz,试验时间1min。

    4、220kV 绝缘子的交流耐压试验,试验电压≤490kV,电容量≤50pF试验频率30-300Hz,试验时间1min。


    试验时关系列表:

    设备组合

    被试品对象

    电抗器

    激励变压器输出端选择

    试验电压(kV

    110kV电缆,1200mm²,长度≤2km

    3组并联8节串联(3.3H

    3kV

    128kV

    220kV电缆,1600mm²,长度≤1km

    2组并联14节串联(3.3H

    6kV

    216kV

    220kV系统的交流耐压试验

    25节串联(15H

    24kV

    380kV

    220kV 绝缘子的交流耐压试验

    30节串联(15H

    24kV

    490kV


    整套试验装置参数:

    1、额定容量:3000kVA;

    2、输入电源:380V电压,频率为50Hz;

    3、额定电压:128kV;216kV;500kV

    4、额定电流:20.41A;12.46A;1.5A

    5、工作频率:30-300Hz;

    6、装置输出波形:正弦波

    7、波形畸变率:输出电压波形畸变率≤1%;

    8、工作时间:额定负载下允许连续运行3小时(中间暂停冷却时间不超过30分钟);

    9、过压1.2倍1分钟;

    10、温    升:额定负载下连续运行3小时(中间暂停冷却时间不超过30分钟),后温升≤65K;

    11、品质因素:装置自身Q≥35(f=45Hz);

    12、保护功能: 对被试品具有过流、过压及试品闪络保护(详见变频电源部分);

    13、测量精度:系统有效值1.5级;



    系统配置及其参数


    1、激励变压器

         1)激励变压器JLB-36kVA/3kV/6kV     2台

              a) 额定容量:36kVA

              b) 输出电压:3kV/6kV

              c) 输出电流:12A/6A

              d) 结    构:干式

              e) 重    量:约160kg

         2)激励变压器JLB-36kVA/24kV      1台

              f) 额定容量:36kVA

             g) 输出电流:1.5A

             h) 输出电压:24kV

              i) 结    构:干式

              j) 重    量:约190kg

    3、变频电源CTSR-72kW /380V      1台

         a) 额定输出容量:72kW

         b) 工作电源:380±10%

         c) 输出电压:0 ~400V

         d) 额定输入电流:129A

         e) 额定输出电流:212.5A

         f) 电压分辨率: 0.01kV

         g) 电压测量精度:1%

         h) 频率调节范围:30~350 Hz

         i) 频率调节分辨率:≤0.01Hz

         j) 频率稳定度:    0.1%

         k) 运 行 时 间:额定容量下连续3小时,(中间暂停冷却时间不超过30分钟)

         l) 额定容量下连续运行连续3小时,(中间暂停冷却时间不超过30分钟)元器件最高温度≤65K;

         m) 噪 声 水 平:≤50dB

         n) 重  量:约120kg;


    3、高压电抗器

        1)高压电抗器DK-3.3H/7.5A    28节

             a) 额定电流:7.5A(长时)

             b) 额定电压:≤16kV

             c) 电 感 量:3.3H

             d) 品质因素:Q≥35 (f=45Hz);

             e) 结    构:干式空芯;

             f) 重    量:约75kg;

        2)高压电抗器DK-15H/1.5A     32节

            g) 额定电流:1.5A

            h) 额定电压:≤22kV

            i) 电 感 量:15H

            j) 品质因素:Q≥35 (f=45Hz);

            k) 结    构:干式空芯;

            l) 重    量:约24kg;

    4. 油式电容分压器FRC-500kV/500pF (分两节)           1台

         a) 额定电压:500kV;

         b) 高压电容量:500pF

         c) 介质损耗:tgσ≤0.5%;

         d) 分 压 比:3000:1

         e) 测量精度:有效值1.5级;

         f) 重    量:单件35kg+35kg+25kg,总重约95kg;

    配置清单表

    序号





    单位

    数量

    备注

    1

    激励变压器

    JLB-36KVA/3kV/6kV

    2

    JLB-36kVA/24kV

    1

    2

    变频电源

    CTSR-72kW/380V

    1

    3

    高压电抗器

    高压电抗器

    DK-3.3H/7.5A

    28

    DK-15H/1.5A

    32

    部分备用

    4

    电容分压器

    FRC-500kV/500pF

    1

    5

    散热套件

    1

    6

    内部连接线

    1
