CTWJ-F150kW无局放变频谐振试验系统

满足三相66kV/63000VA(低压≤10kV,空载损耗≤75kW)电力变压器的感应耐压及局放试验;

参考标准:

DL/T 848.3-2004

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数

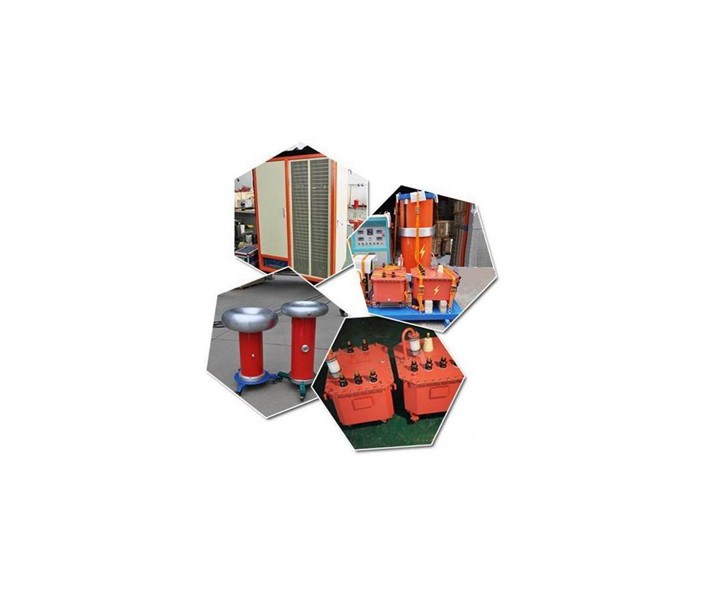

  • 产品图集
  • 应用场景
  • 操作视频

    1、成套装置的所有金属外壳均采用防腐蚀、防锈蚀的材料制成,结构坚固、牢靠。外表面有防止金属氧化的涂层,涂层均匀美观。设备能在户外条件下正常工作,其外壳防护等级符合IP66的要求。

    2、主要部件均有符合国标的不锈钢铭牌及端子标志。字样、符号清晰耐久,铭牌在设备正常运行时其安装位置明显可见。

    3、装置中的充油设备在经正常情况的运输后,不会出现渗漏油现象。

    4、成套装置具有手动试验(自动调谐)、自动试验模式。

    5、成套装置的控制设备、励磁变压器及其高压电抗器在1.2倍额定电压下,高压侧试品或设备对地闪络时,不会对人身造成伤害,试验设备不会出现有害的机械或热应力以及电气性能损伤或损坏。

    6、具有大屏幕显示,可指示:输出电压、输出电流、频率、环境温度、出口风温、变 频电源输出电压波形、日期时间、倒计时时间、故障信息等显示。

    7、保护功能完备,装置的保护功能如下:

         输入电压保护:当输入电源欠压、不平衡或缺相,则控制箱内相应的保护电路动作,切断高压输出,并屏显上提示报警。

         桥臂电压保护:四个功放桥臂的直流工作电压不平衡时,控制箱自动报警或关闭系统,同时显示四个桥臂电压便于检查故障管区域。

         过电压保护:可任意整定,当成套装置的输出电压值达到保护整定值时,自动切断输出,并在屏幕上提示报警。

         短路(过流)保护:当变频柜输出短路或输出电流达到保护整定值时,可自动切断输出,并在屏幕上提示报警。

         击穿闪络保护:当高压侧发生放电或对地闪络时,可自动切断输出。

         零位保护:必须零起升压,否则输出不会启动。

         掉电保护:当输入电源突然断电时,系统利用电路中的剩余电量及时关闭输出信号,确保系统安全关闭。

         失谐保护:当被试品因内部缺陷而参数发生变异导致试验系统失谐,控制箱自动关闭输出。

         超温保护:出入口风温实时显示在屏幕上,并根据环境温度的不同由单片机进行数据处理,如变频柜超温,将发出报警信息。

         功效保护(功率曲线保护):通过测量输出电压、电流之比,监测负载阻抗。如阻抗低于设定值,保护将动作,自动切断高压输出,防止变频柜过流。并屏显上提示重新调整励磁变输出,达到合适的阻抗匹配再进行试验。

         冷却风机联动保护:当风机因故障不能运转时,变频电源则不能启动或自动切断输出。同时具备风机电源相序自动识别功能,无需换相。

         输出电压限制功能保护:当设定高压电压,在试验中,当误操作升高电压或者有异常情况发生时,确保输出的电压不会超过设定的高压电压。

         运输抗震保护:在变频柜体底部设计有抗震动的碟型弹簧,缓冲路面不平引起的震动。

         缺相保护:当输入电源缺相时,无法正常工作时,屏幕上显示缺相,同时关闭系统。

         变频器过载保护:当输出电流超过整定电流时,控制箱自动关闭变频电源的输出,此时有相应的提示。 控制箱全隔离操作安全保护在进行试验时,如出线控制箱及光纤故障,变频电源柜保护部分自动动作,切断输出,保证人身、试品安全。并联续流保护功能变频电源具备反向       续流回路,当并联使用状态下,一台变频电源故障,切断输出的情况下,另一台变频电源的反向续流回路能够在纳秒级内工作,增加正常工作变频电源的输出功率,使整个试验回路不突然断电,防止对试品造成冲击,能够使输出自动匀速降低至零。

    1、装置型号:CTWJ—150kW变压器局部放电、感应耐压试验系统

    2、额定工作输入电源:380V±10% (三相);50Hz;

    3、变频电源额定输出功率:150kW

    4、输出相数:单相

    5、输出频率可调范围:20Hz~300Hz,频率在设定范围内调节时,电压恒定输出

    6、输出频率分辨率:0.1Hz

    7、输出频率不稳定度:≤0.05%

    8、输出电压波形为正弦波:波形畸变率≤1.0%

    9、系统局部放电量:≤10pC

    10、系统允许运行时间:额定容量下连续运行时间90min

    11、绝缘水平: 1.2倍额定电压下耐压1min。

    12、噪音水平:≤85dB


    序号

    设备名称

    型号及规格

    单位

    数量

    备注

    1

    无局放变频电源柜

    pFTS-150

    1

    ≤10pC,推挽放大式,输出电压:0~350V

    电源控制箱

    (光纤联接)

    1

    变频电源工况及高压测量和保护信息显示

    变频电源控制光纤



    2

    20m/根

    高压测量终端



    1

    高压信号采样用,含20米测量光纤

    运输捆绑器



    1



    专用工具



    1

    简易晶体管测试仪、功放板专用抽取工具

    防雨防尘保护罩



    1



    2

    无局放励磁变压器

    WJFB-L150

    1

    150kVA,≤10pC,90min,45~300Hz,低压:300V/350V/400V×2,高压:10kV/7.5A×2

    3

    无局放补偿电抗器

    WJFL-B100/20

    2

    20kV,5A,6H,90min,≤10pC

    支撑底架



    2



    防雨防尘保护罩



    2



    4

    无局放电容分压器



    1

    50kV,500pF,≤10pC,纯交流,1.0级

    多功能峰值电压表



    1



    屏蔽测量线



    1

    低压臂至峰值表(20米),配三通

    均压环



    1

    50kV

    铝合金包装箱



    1

    电容器、峰值表及均压环用

    5

    附件



    1

    接地导线,电抗器连接线,吊带,吊具

    6

    低压电缆

    95mm2/50m/根

    3



    95mm2/5m/根

    2



    7

    低压电缆线盘



    1

    用于收放电源线

    8

    主变套管均压罩

    66kV

    3

    配包装箱
