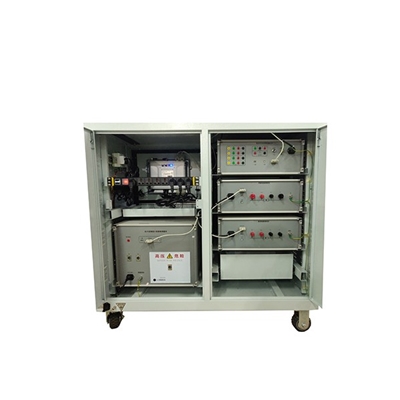

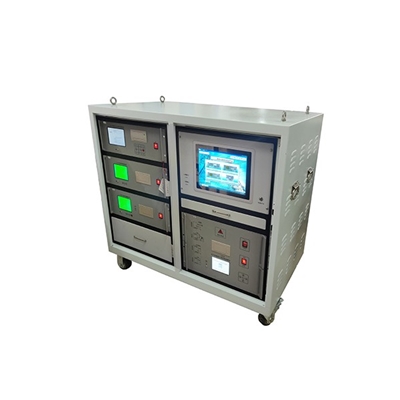

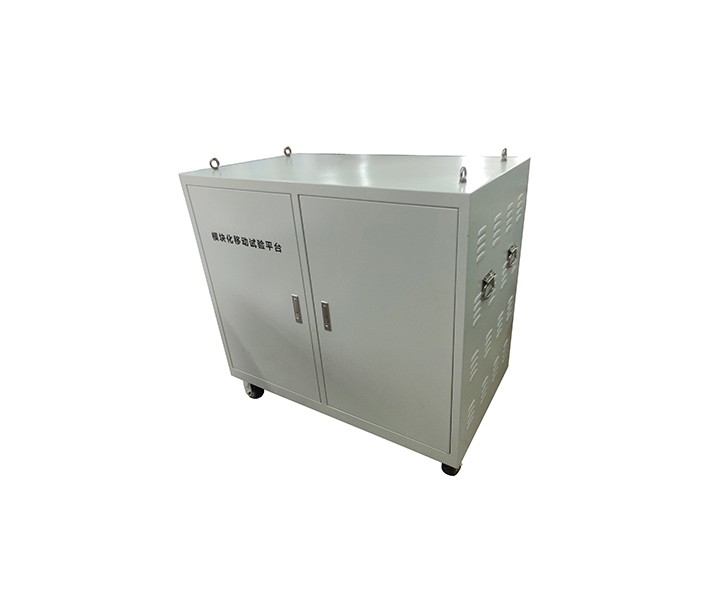

CTMS-V模拟化移动试验平台

CTMS-V模拟化移动试验平台是按照定制需求,参照试验项目配置为基准的一体化集成试验集控设备。模块化测量单元提供多功能一体化集成的选择需要,可灵活配置试验项目开展。采用计算机综合测试集中管理,数据可靠保存,便捷现场试验人员移动及操作。

参考标准:

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    一体化机柜集成设计,前端操作,后开门接线方式,便于现场操作使用;

    采用滚轮移动方式,灵活试验接线及场地移动需求;

    仪器模块化配置,可根据试验项目需求灵活配置,预留选配槽位;

    计算机综合控制管理,便于数据采集和保存;

    采用Windows系统,兼容各种测试工具及软件;

    可分体控制各操作单元,独立操作及试验;

    自带58mm热敏打印机,可分别进行数据打印;

    1.平台:

    控制电源:AC 220V 50Hz

    外形尺寸:1040mm(长)×650mm(宽)×1130mm(高)包括脚轮

    重量:约160kg


    2.FCT-2009高压开关动特性测试仪:

    测试通道:时间断口:金属触头12路 25V,限流50mA

    位移传感器:1路                           时间测试:范围:0~20s

    误    差:±0.l%读数±2个字               分 辨 率:0.1ms

    行程测试:范围:0~1000mm                准 确 度:±1%读数±1个字

    分 辨 率:0.1mm                           速度特性:范围:0.01~20.00m/s

    准 确 度:±1%读数±1个字                分 辨 率:0.01m/s

    图形显示:每路0.1ms的数值                直流电源:调整范围:15~260V

    最大瞬时电流:20A                         准 确 度:±1%读数±1个字

    负载变化率:≤1%                          同步触发:电压:15~260V

    电    流:0.1-20A                          传 感 器:位移变化

    断    口:信号跳变                        外形尺寸:4U车载箱450×190×450

    仪器重量:4U车载箱12kg (不包括测试线)     使用环境:环境温度:-10℃~50℃

    相对湿度:≤80% RH                       工作电源:电压:AC 220V±10%

    频    率:50Hz±10%                      安全性能:绝缘电阻:>2MΩ

    漏 电 流:<3.5mA                       介电强度:AC 1500V 50Hz,1min(电源进线对机壳)


    3.FHL-2120回路电阻测试仪:

    工作电源:电压AC220V±10%,频率50Hz±10%    电流输出:恒流

    环境温度:-20℃~50℃;                          相对湿度:≤80%

    工作方式:风冷、间歇                            测试时间:100A:5-60S;200A:5-30S;

    测试范围:0-20000.0μΩ(100A)、0-10000.0μΩ(200A)

    准 确 度:0.5%读数±2字;分辨率:0.1μΩ        存储数量:200条


    4.FZC-3020直流电阻测试仪:

    工作电源:电压AC220V±10%,频率50Hz±10%

    测试电压:DC28V

    电流输出:恒流10mA 、100mA、1A、5A、10A(10A机型)、20A档(20A机型)


    5.FJS-6000抗干扰精密介质损耗测量仪

    额定工作条件:环境温度:-10℃~50℃、相对湿度:<85%

    输入电源: 180V~270VAC,50Hz/60Hz±1%,市电或发电机供电

    准 确 度: Cx:±(读数×1%+1pF);tgδ:±(读数×1%+0.00040)

    抗干扰指标:变频抗干扰,在200%干扰下仍能达到上述准确度

    电容量范围:内施高压:3pF~60000pF/10kV  60pF~1μF/0.5kV

    外施高压:3pF~1.5μF/10kV   60pF~30μF/0.5kV

    分 辨 率:最高0.001pF,4位有效数字

    tgδ范围:不限,分辨率0.001%,电容、电感、电阻三种试品自动识别

    试验电流范围: 10μA~5A

    内施高压:设定电压范围:0.5~10kV

    最大输出电流: 200mA

    升降压方式:连续平滑调节

    电压精度:±(1.0%×读数+10V)

    电压分辨率:0.1V

    试验频率:45、50、55、60、65Hz 单频

    45/55Hz、55/65Hz、47.5/52.5Hz 自动双变频

    频率精度:±0.01Hz

    外施高压:正、反接线时最大试验电流5A

    CVT自激法测量:输出电压3~50V,输出电流3~30A

                    C1/C2同时测量,高压连线可拖地

    CVT变比测量:变比测量精度:±读数×1%        变比测量范围:10~99999

                 相位测量精度:±0.02°            相位测量范围:0~359.99°

    高电压介损:支持变频和谐振电源高电压介损

    测量时间:约30s,与测量方式有关

    实时时钟:实时显示时间和日期

    内部存储:仪器内部可存储100组测量数据

    U    盘:支持U盘存储

    打 印 机:微型热敏打印机

    计算机接口:标准RS232接口(选配)
