CT5250异频大电流地网接地参数(分流)向量测试系统

本仪器是测量接地装置特性参数的专用仪器。仪器采用新型变频交流电源,异频抗干扰技术,能在变电站强干扰环境下准确测量。测量结果由大屏幕液晶显示,自带微型打印机及U盘存贮等功能。系统配置的CT5202A选频万用表是一款高精度的多功能选频万用表,主要用于测量指定频率下的电压、电流、电压电流相位差以及分流向量,可自动计算出接地阻抗、电阻分量、电抗分量、分流系数、分流向量和以及地网实际散流向量。

参考标准:

DL/T 475-2017
DL/T845.2-201X

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

     功能特点

     1、包含阻抗、电压、电流以及分流向量相互独立的测量模块,可完成大型接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、杆塔分流、杆塔分流向量、接地桩(电流极、电压极)电阻、土壤电阻率等接地参数的测量,并且适用于其他需要测量指定频率下的电压、电流、相位差及分流等参数的场合。

      2、阻抗测量同时显示阻抗、电阻分量、电抗分量的测量值和修正值。

      3、可自动计算分流系数、分流向量和以及地网实际散流向量。

      4、选频万用表所有电流测量均兼容直接测量、罗氏线圈(柔性电流钳)测量和钳形电流互感器测量三种方式,测量方式无需人为设置,系统自动识别判断。

      5、抗干扰能力优于1000倍信号幅值,并且实时显示干扰量大小以及相应信噪比。

      6、配置热敏打印机,支持测量数据内部存储和U盘存储。

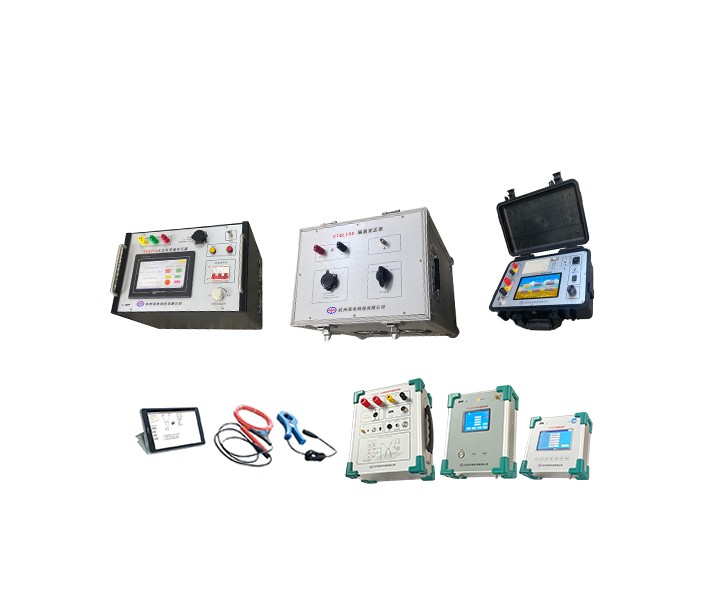

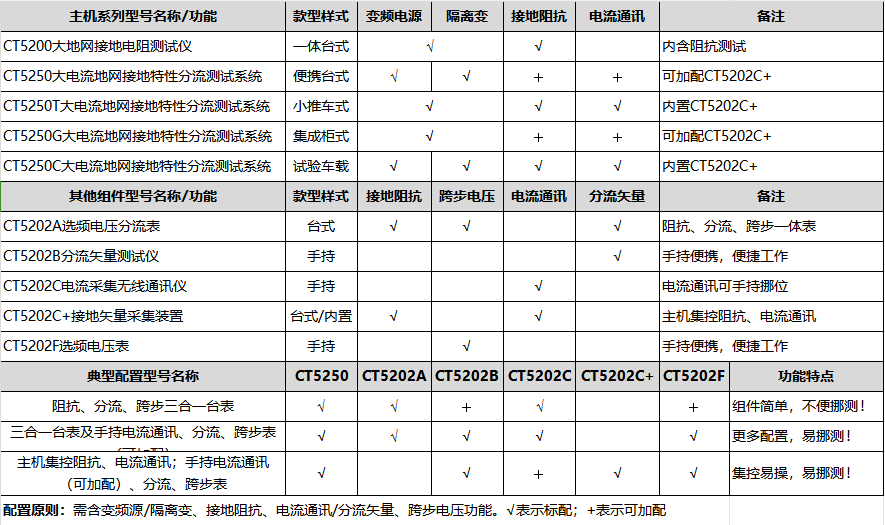

    基本配置

      1、CT5202A 选频万用表                   1台

      2、CT5210 大功率变频信号源           1台

      3、CTGL10S 隔离变压器                   1台


    可选配置

      1、CT5202C 电流采集无线通讯仪      1台

      2、罗氏线圈                                      1根

      3、钳形电流互感器                            1只

      4、GPC 大地网放线平板                     1台

    系统技术参数
      1. 电源电压:AC220V,50Hz(CT5210 大功率变频信号源兼容三相AC380V供电)
      2. 变频信号源输出功率:10kW
      3. 最大输出电压电流:0~200V/50A、0~400V/25A或0~800V/12.5A,三档可切换
      4. 连续工作时间:满载电流15Min, 50%满载电流60Min
      5. 频率调节范围:45~65Hz
      6. 步进频率:1Hz;
      7. 抗干扰能力:1000倍干扰时仍能准确测量;
      8. CT5202A 选频万用表显示位数:4位半;
      9. 系统测量指标
         接地电阻:范围 50 mΩ~200Ω;
         最小分辨率不低于: 1mΩ;
         精度:±1.0%×读数±1mΩ
        接地阻抗模值:
        范围 50 mΩ~200Ω;
       最小分辨率不低于: 1mΩ;
       精度:±1.0%×读数±1mΩ
       分流向量幅值:
       范围 10 mA~20A;
       最小分辨率不低于: 1mA;
       精度:±10%×读数±2mA
       分流向量 角度值:
      范围 180.0°~ -180.0°;
      最小分辨率不低于: 1°;
      精度:±5.0°
      地表电位差:
      范围1mV~100 mV;
      最小分辨率不低于:0.1 mV;
      精度:±5%×读数±0.2 mV
               在工频电量干扰下,测试值对于真实值的改变量不超过5%情况下:
               地干扰电压抑制比  KE > 1000
               分流向量干扰电流抑制比  KC >1000
              地表电位差干扰电压抑制比  KP > 1000
      10. 数据存储:U盘和内部存储(内部可存储100组测量数据)
      11. 通讯接口:标准RS-232接口/USB接口
      12. 工作环境:温度-10~50℃  湿度<90%


     系统各部分技术指标
       1、CT5210 大功率变频信号源
       1)电源电压:单相AC220V(单相电源可接在A、B、C的任意两端)或三相AC380V
       2)最大输出功率:10kW(单相AC220V供电时为5kW)
       3)最大输出电压:三相AC380V供电时:400V
       单相AC220V供电时:200V
       4)最大输出电流:25A
       5)电压和电流显示为参考值,电流大于0.3A开始显示。要知道精确电压或电流值,请外接
       电压表和电流表。
       6)频率调节范围:40~70Hz
       7)频率步进:1Hz


    2 、CTGL10S 隔离变压器
          隔离变压器(耦合变压器)主要作用是起阻抗匹配及隔离的作用,变压器输出绕组共有4个,  均为200V/12.5A,可根据需要将4个绕组进行串并联得到0~200V/50A、0~400V/25A或0~800V/12.5A三档输出
      1)容量:10kVA
      2)最大输出电压电流:0~200V/50A、0~400V/25A或0~800V/12.5A三档
      3)频率范围:40~70Hz


    3、 CT5202A 选频万用表
      1)电源供电:内置大容量锂电池供电,连续工作时间≥8h
      2)频率范围:40~70Hz(分流向量频率范围:45~65Hz)
      3)频率步进:1Hz
      4)测量范围与准确度:
      阻抗:0~5000Ω,准确度:±1.0%×读数±0.01Ω
      电压:AC 0~800V,准确度:±0.5%读数±0.5mV
      电流:AC 0~50A, 准确度:±0.5%读数±0.5mA,
      分流向量:AC 0~50A,准确度(罗氏线圈):±2%×读数±1mA;
      5)兼容直接测量、罗氏线圈以及钳形电流钳三种方式自动识别。
      6)抗干扰能力:优于1000倍信号幅值
      7)分流向量显示范围:180.0°~ -180.0°
      8)相位误差:0.5°
      9)数据计算:内置阻抗修正公式,分流数据可自动计算,也可手动选取有效数据参与计算
      10)数据存储:U盘和内部存储(内部可存储100组测量数据)
      11)通讯接口:标准RS-232接口/USB接口
      12)显示屏:1024×600点阵触摸屏
      13)打印机:热敏打印机
      14)工作环境:温度-10~50℃  相对湿度<90%
      15)尺寸:365×269×169 mm

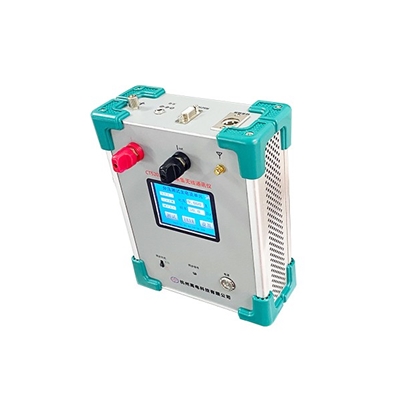

    4、 CT5202C 电流采集无线通讯仪
      1) 电源供电:内置大容量锂电池供电,连续工作时间≥8h
      2) 频率范围:45~65Hz
      3) 电流测量范围及准确度: 测量范围:0~50A
      4) 准确度:±0.5%读数±0.5mA
      5) 抗干扰能力:优于1000倍信号幅值


    5、 GPC接地测量户外放线GPS定位系统
      1、直接显示电压极电流极直线距离及夹角;
      2、定位及计算数据存储,下载;
