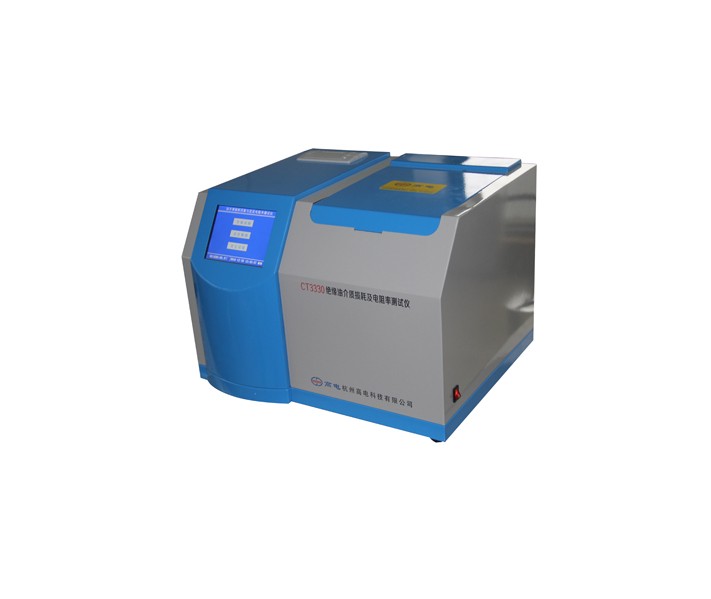

CT3330绝缘油介质损耗及电阻率测试仪

用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。一体化结构。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。仪器内部采用全数字技术,全部智能自动化测量,配备了大屏幕5.7寸TFT纯彩液晶触控显示器,全中文菜单,测试结果可以自动存储并打印输出,操作人员不需专业培训就能熟练使用。

参考标准:

GB/T 5654-2007

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、油杯采用符合国标GB/T5654-2007的三电极式结构,极间间距2mm,可消除杂散电容及泻漏对介损测试结果的影响。

    2、仪器采用中频感应加热,PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点,使温度严格控制在预设温度误差范围以内。

    3、内部标准电容器为SF6 充气三点极式电容,该电容的介损及电容量不受环境温度、湿度等影响,使仪器精度在长时间使用后仍然得到保证。

    4、交流试验电源采用AC-DC-AC 转换方式,有效避免市电电压及频率波动对介损测试准确性影响,即便是发电机发电,该仪器也能正确运行。

    5、完善的保护功能。当有过压、过流、高压短路时,仪器能迅速切断高压,并发出警告信息。当温度传感器失效或没有连接时,发出警告信息。在中频感应加热炉内设有限温继电器,当温度超过120度时,继电器释放,加热停止。

    6、试验参数设置方便。温度设置范围0~120℃,交流电压设置范围200~2200V,直流电压设置范围0~500V。

    7、采用大屏幕TFT纯彩液晶触控显示器,显示清晰。只需简单设置,仪器即可自动进行测试。并自动存储和打印测试结果。

    8、自带实时时钟,测试日期、时间可随测试结果保存、显示、打印。

    9、空电极杯校准功能。测量空电极杯的电容量和介质损耗因数,以判断空电极杯的清洗和装配状况。校准数据自动保存,以利于相对电容率和直流电阻率的精确计算。

    10、仪器以RAM9平台为核心,测试精度高、速度快。

    1、电 源 电 压: AC 220V±10%

    2、电 源 频 率: 50Hz/60Hz ±1%

    3、测 量 范 围:

         电容量:5pF~200pF

         相对电容率:1.000~30.000

         介质损耗因数:0.00001~100

         直流电阻率:2.5 MΩm~20 TΩm

    4、测 量 精 度:

         电容量:±(1%读数+0.5pF)

         相对电容率:±1%读数

         介质损耗因数:±(1%读数+0.0001)

         直流电阻率:±10%读数

    5、分  辨  率:

         电容量:0.01pF

         相对电容率:0.001

         介质损耗因数:0.00001

    6、测  温 范 围:0~120℃

    7、温度测量误差:±0.5℃

    8、交流实验电压:200~2200V连续可调,频率50Hz

    9、直流试验电压:0~500V连续可调

    10、功       耗:100W

    11、外  型 尺 寸:450mm× 410mm×320mm

    12、总   重   量:25Kg
