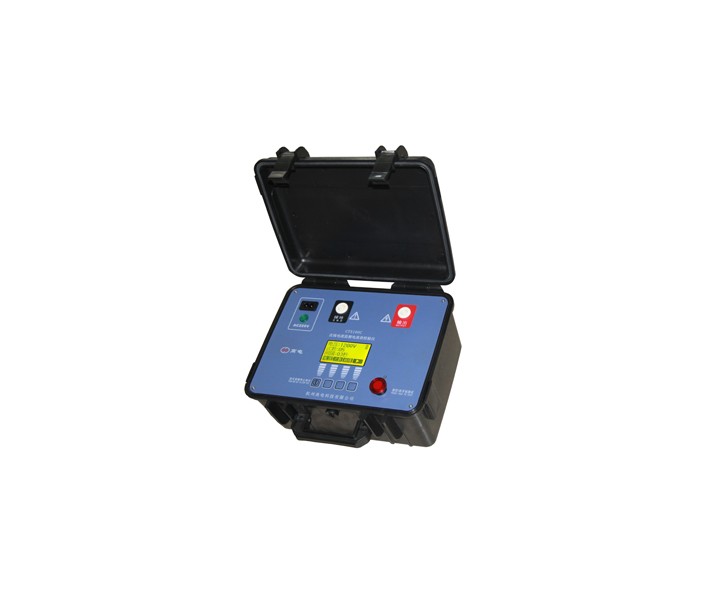

CT5100C在线电流监测电流表校验仪

本仪器的设计、制造和检测均达到IEC61010安全标准(电子类测量产品安全要求),本说明书包括确保仪器的安全使用及保证仪器的安全状态,使用者所必须遵守的警告和安全条例。使用前请先阅读以下说明。

参考标准:

DL/T 474.5-2018

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、全自动避雷器计数器测试仪,具有2个功能:计数器校验和电流校验功能。

    2、严格按照安全标准设计

    3、冲击电压可设置

    4、根据避雷器在线监测装置的量程选择校验电流,自动校验

    5、测量完成自动切断输出电压

    6、2种电源方式:使用锂离子电池供电, 同时可以在使用状态中充电。停电时,可自动从AC电源供电转换为电池供电。

    7、全中文显示,中文提示操作,简单明了,并且可以显示绝缘电阻模拟柱。

    8、完善的保护功能,并且备熔丝烧断提示功能。

    1、安全规格:IEC 61010-1    CAT.IV  600V 污染度2

                        IEC 61326      EMC 规格:测试,控制和检验用电气设备

                        IEC60529       IP64 (外盒合闭状态)

    2、交流电源:220V±10%,50/60Hz,20VA;

    3、电池供电:16.8V锂离子可充电蓄电池;

    4、电池续航:约6小时;

    5、尺      寸:26cm x 20cm x 16cm(长x 宽x 高)

    6、重      量:3kg;

    7、测试电压精度:标称值的100% 到110%;

    8、电流测试量程:10mA;

    9、电流测量精度:1%+3uA;

    10、计数校验功能:

         1)输出冲击电流波形:8/20 uS(冲击涌流从发生到峰值时间8uS,从发生到下降到50%峰值时间20uS),电流峰值:>500A;

         2)放电电压:600V、800V、1000V、1200V;

         3)放电次数:可设置1—30次;

         4)放电间隔:可设置5—30秒;

         5)放电完毕,仪器自动切断输出电压,安全可靠,防止造成人身危险;

    11、电流校验功能

         1)电流输出范围:0.1—10mA,电流按10%、20%、50%、70%、100%自动输出;

         2)输出精度:1%+3uA;

         3)电流输出清单:

         假如计数器电流为3mA,则输出0.3mA   0.6mA   1.5mA   2.1mA   3mA;

              输出

    设定值

    输出值

    10%

    20%

    50%

    70%

    100%

    1mA

    0.1mA

    0.2mA

    0.5mA

    0.7mA

    1mA

    2mA

    0.2mA

    0.4mA

    1mA

    1.4mA

    2mA

    3mA

    0.3mA

    0.6mA

    1.5mA

    2.1mA

    3mA

    4mA

    0.4mA

    0.8mA

    2mA

    2.8mA

    4mA

    5mA

    0.5mA

    1mA

    2.5mA

    3.5mA

    5mA

    6mA

    0.6mA

    1.2mA

    3mA

    4.2mA

    6mA

    7mA

    0.7mA

    1.4mA

    3.5mA

    4.9mA

    7mA

    8mA

    0.8mA

    1.6mA

    4mA

    5.6mA

    8mA

    9mA

    0.9mA

    1.8mA

    4.5mA

    6.3mA

    9mA

    10mA

    1mA

    2mA

    5mA

    7mA

    10mA


















         4)电流校验完毕,仪器自动放电,安全可靠,防止造成人身危险。
