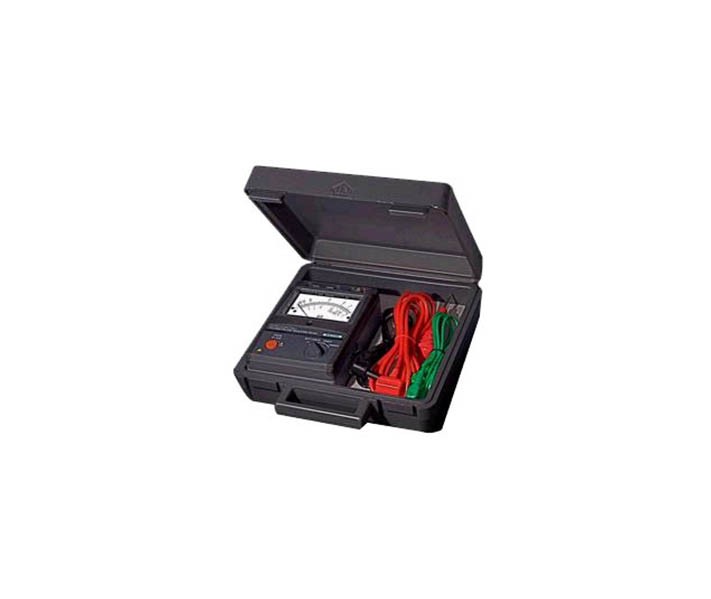

KEW3121A 系列绝缘电阻测试仪

数字式显示屏显示 100 GΩ时的设定电压和输出电压,在测试完成后显示的是被测电路或设备中的剩余电量。

参考标准:

DL/T 845.1-2004

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    产品选型:

    1、KEW3121A 系列绝缘电阻测试仪

    2、KEW3122A 系列绝缘电阻测试仪

    3、KEW3123A 系列绝缘电阻测试仪

    4、KEW3124A 系列绝缘电阻测试仪


    共同特点:

    1. 于高负荷的电器维护,及工业设备、电缆、变压器、发电机、配线盘等的高压绝缘测试。

    2. 防水结构,外壳封有橡胶垫圈以防止内部电路受潮。

    3. 标准配备附便携行硬箱,可装入仪器于测线,并且防水。

    4. 容易阅读的双刻度,自动量程转换,不同颜色表示高、低量程,同时配有指示灯显示。2-2 不同特点:


    KEW3121A/3122A/3123A 型号特点:

    1、低耗电设计。其最大电流消耗为 90mA,即使仪器使用最大负载, 8 节 1.5V,SUM-3(或同等)电池供电也可连续操作 6 小时;若仪器使用最小负载,则操作时间可延长两倍。

    2、额定输出电压维持低于 100 MΩ(型号 3121), 200 MΩ(型号 3122)及 0.2GΩ/0.4 GΩ(3123 型号)。


    KEW3124 型号特点:

    1、数字式显示屏显示 100 GΩ时的设定电压和输出电压,在测试完成后显示的是被测电路或设备中的剩余电量。

    2、测试后,自动释放被测电路中存积的电荷,放电是否完成可由数字显示的电压值看出。

    3、输出端子能提供直流电压信号,按测试电流与测试电压的比例大小输出给记录仪。

    4、使用充电电池,充电时使用 AC110V 电源转换 12V DC 电源之充电器。

    5、在测试绝缘体时,高电压输出时会有警告声响。

    6、电池报警器的 LED 颜色改变时,表示充电电压的不足。

    7、充电器的 LED 灯颜色改变时,表示在充电完成。


    Model 3121A

    Model 3122A

    Model 3123A

    Model 3124

    直流测试电压

    2500V

    5000V

    5000V

    10000V

    10KV

    1000V

    测试范围

    自动改变档位

    0-2000 MΩ

    1000-100000MΩ

    0-5000 MΩ

    2000-200000MΩ

    0-5 GΩ

    2-200 GΩ

    0-10 GΩ

    4-400 GΩ

    1-1.6 GΩ

    1-100 GΩ

    0-100 MΩ

    精确度

    绝缘电阻

    读数的±5% 100-50000MΩ

    读数的±10% 或满刻度的±5%

    (在上述的量程以外时)

    或±23%℃±5读数的±10% 100-50000MΩ

    读数的±20% 或满刻度的±

    1.0%在上述的量程以外时)

    at-10℃~+10

    读数的±5% 200-100000MΩ

    读数的±10% 或满刻度的±5%

    在上述的量程以外时)

    或±23%℃±5读数的±10%

    200-100000MΩ

    读数的±20% 或满刻度的±

    1.0%在上述的量程以外时)

    at-10℃~+40

    读数的±5% 0.2-100GΩ

    读数的±10% 或满刻度的±5%

    在上述的量程以外时)

    或±23%℃±5读 数 的 ±10% 0.2-100GΩ

    读数的±20% 或满刻度的±

    1.0%在上述的量程以外时)

    at-10℃~+40

    读数的±5% 0.4-200GΩ

    读数的±10% 或满刻度的±5%

    在上述的量程以外时)

    或±23%℃±5读 数 的 ±10% 0.4-200GΩ

    读数的±20% 或满刻度的±

    1.0%在上述的量程以外时)

    at-10℃~+40

    0.05-50GΩ

    读数的±10%

    满刻度±1%

    (当测试电压低于 2KV 时 , 此精度不包 含 50-100 G

    Ω量程。

    1-100MΩ

    读数的±10%

    其它量程满刻度

    ±10%

    输 出

    电 压

    2500V±5%

    100-50000MΩ

    5000V±5%

    200-100000MΩ

    500V±5

    0.2-100GΩ

    500V±5%

    0.4-200GΩ

    10MΩ时

    <1KV±45%

    开路时

    <1KV±10%

    操作温度与湿度

    -10℃~+40     最大相对湿度 85%

    0-+40℃,最大相对湿度 85%

    储放温度与湿度

    -20℃~+60     最大相对湿度 90%

    -20-+60℃,最大相对湿度

    75%(不含电池)

    绝缘电阻

    1000MΩ max./1000V 电路外壳之间

    电路与外壳之间最小阻抗 1000

    MΩ

    耐 压

    电路与外壳之间可承受 5000V AC 1 分钟

    电路与外壳之间可承受 5000V

    AC 1 分钟

    尺 寸

    200(L)×140(W)×80(D)mm

    200(L)×140(W)×80(D)mm

    重 量

    1 公斤(含电池及测线)

    1.5 公斤

    电 源

    8 1.5V SUM-3 型电池

    8 1.2V 镍镉充电池

    附 件

    携带箱,电池,测线(接地与 guard 导线)

    另有 8020 型号之选配转换器供记录连用(另选件) 使用说明书

    携带箱 9069;电池充电器(AC 200V) 8079;地线和屏蔽测试线 7084;记录仪连接线 7082电池充电连接线 7083;使用说

    明书
