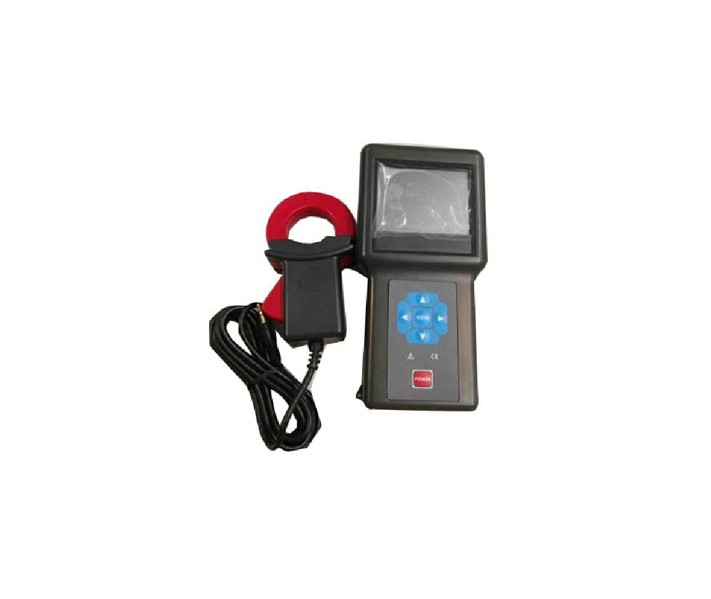

CT5732电缆护层接地电流测试仪

本仪器是专为现场带电检测电力电缆护层接地电流、漏电流而精心设计制造的仪器,由主机、电流钳、监控软件、通讯线等组成。可以对电缆外护层绝缘状况和交叉互联连接情况进行检查,通过电缆外护层接地电流的测试和比较,我们可以分析外护套是否存在接地故障,可以随时监测电缆外护套的绝缘状态,可以作为电缆状态评估的重要手段!

参考标准:

DL/T 849.1-2019
DL/T 849.2-2019
DL/T849.3-2004

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、主机采用高速微处理器,3.5寸彩色触摸液晶屏。

    2、能实时显示被测电流的大小及波形;

    3、运用FFT变换、数字滤波等技术,测试数据更准确;

    4、具有报警临界值设定及报警指示功能;

    5、仪表可以存储数据及波形200组,USB接口可导电脑;

    6、具有试品编号、日期时钟及设置功能;自动关机;

    7、电流钳外界磁场影响小,抗干扰能力强

    8、便携式钳形设计,不必断开被测线路,非接触测量。

    9、监控软件在线实时监控与查询功能,动态显示波形;

    10、报警值设置及指示;历史数据读取、查阅、保存、打印等功能。

    1、功    能:变压器铁芯接地电流测试;交流漏电流、电流在线测试

    2、电    源:DC 9V 碱性干电池 LR6 1.5V×6

    3、测试方式:钳形CT

    4、钳口尺寸:194mm×145mm×40mm(可钳各种接地导线,或96mm×4mm扁钢地线)

    5、量    程:电流:AC 0.00mA~1000A;频率:10HZ~1000HZ

    6、分 辨 率:AC 0.01mA

    7、精    度:±1.5%±3dgt

    8、显示模式:3.5寸彩色触摸液晶屏(320dots×240dots)

    9、操作方式:同时具有智能触摸和按键控制方式

    10、主机尺寸:198mm×100mm×45mm

    11、电流钳尺寸:194mm×145mm×40mm

    12、质    量:主机:450g(含电池);电流钳:780g

    13、LCD尺寸:显示域:71mm×53mm

    14、电场干扰:外电场100A靠近10mm时约10mA

    15、采样速率:2次/秒

    16、数据存储:200组(掉电或更换电池不会丢失数据)

    17、日期时钟:具有日期时钟及设置功能

    18、试品编号:具有测试点编号设置功能

    19、自动关机:具有自动关机及不自动关机功能设置功能,开机默认5分钟后自动关机

    20、触摸屏校准:有触摸屏校准功能

    21、USB接口:具有USB接口,可将仪表所存数据导入电脑

    22、报警设置:报警临界值设定范围:10mA~99.99A

    23、报警指示:当测试值超出报警临界值时,液晶闪烁、蜂鸣器响

    24、线路电压:AC 600V以下线路测试

    25、溢出显示:超量程溢出功能:“OL”符号显示

    26、电池电压:当电池电压降到7.2V±0.1V时,电池电压低符号显示,提醒更换电池,此时测量的数据同样是准确的。

    27、额定电流:最大180mA

    28、引线长度:电流钳引线长度为2米

    29、工作温湿度:-10℃~40℃;80%rh以下

    30、存放温湿度 :10℃~60℃;70%rh以下

    31、绝缘强度:AC 2kV/rms(螺钉与外壳之间)

    32、适合安规:IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ 600V、 IEC61326(EMC标准)
