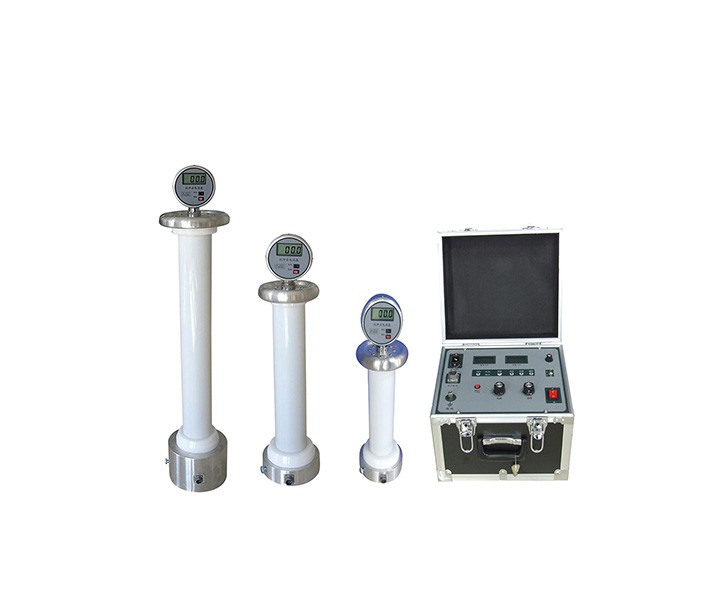

CTZGC-口kV/口mA直流高压发生器系列

直流高压发生器广泛适用于氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、断路器等电气设备直流高压试验。

参考标准:

DL/T 848.1-2004

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、采用PWM高频脉宽调制技术闭环调整,具有较高的电压稳定性,微小的纹波因数,以及快速可靠的保护电路,可耐受大电容试品对地直接放电,且整机体积小,重量轻,方便野外使用。

    2、全量程线性平滑调整电压,电压调节精度优于0.1%;电压测量精度0.5%,分辨率0.1kV;电流测量精度0.5%,最小分辨率:控制箱1µA,抗冲击电流表0.1µA。

    3、供电电源为交流220V(AC220V±10%,50Hz±1%),脉动因数小于0.5%,在工作现场,可全天候使用。

    4、高压倍压器采用杜邦材料全固体封装,克服了空气及充油式设备带来的不便。宽大底座光质外筒,放置稳重,维护更便利。

    5、75%MOA电压转换按钮,测试避雷器简单方便。

    6、具有过压设定功能,调节过程显示过压值;具备完善的过压、过流、短路放电保护功能。是电缆实验最佳伴侣。

    7、具有完善的断线和非零电位启动保护功能,使操作者及试品随时受到安全的保护。防震控制箱整体设计,简洁、明确的面板设计及操作声音提示。


     电压 KV



    电流mA

    控制箱

    高压倍压单元

     额定

    电压

    外型尺寸

    mm

    重量kg

    外型尺寸

    mm

    重量

    kg

    60/2-10

    60KV

    310 * 250 * 230

    5kg

    470 * 260 * 220

    6kg

    80/2-10

    80KV

    310 * 250 * 230

    6kg

    490*260*220

    8kg

    100/2-10

    100KV

    310 * 250 * 230

    6kg

    550*260*220

    8kg

    120/2-10

    120KV

    310 * 250 * 230

    7kg

    600 * 260 * 220

    10kg

    200/2-10

    200KV

    310 * 250 * 230

    8kg

    1000 * 280 * 270

    20kg

    300/2-10

    300KV

    310 * 250 * 230

    9kg

    1300 * 280 * 270

    22kg

    输出极性

    负电压极性,零电压启动,线性连续可调

    工作电源

    50HZ   AC220V±10%

    电压测量精度

    ±0.5%±2个字,最小分辨率0.1KV,测量范围(量程10%1.1倍量程)

    电流测量精度

    ±0.5%±2个字,最小分辨率:抗冲击电流表0.1µA,控制箱1µA

    测量范围(量程的10%至满量程)。

    纹波系数

    0.5%

    电压稳定度

    随机波动,电网变化±10%时 ≤0.5%

    工作方式

    间断工作制,额定负载下小于30分钟

    工作条件

     温度:0-40℃,湿度小于90%

    储存条件

    温度:-10℃~40℃,湿度小于90%

    海拔高度

    3000米以下

    1、控制箱            1台

    2、高压单元          1台

    3、抗冲击电流表      1块

    4、放电棒            1根

    5、快装多芯电缆      1根

    6、电源线            1根

    7、接地线            1根

    8、合格证            1份

    9、使用说明书        1份
