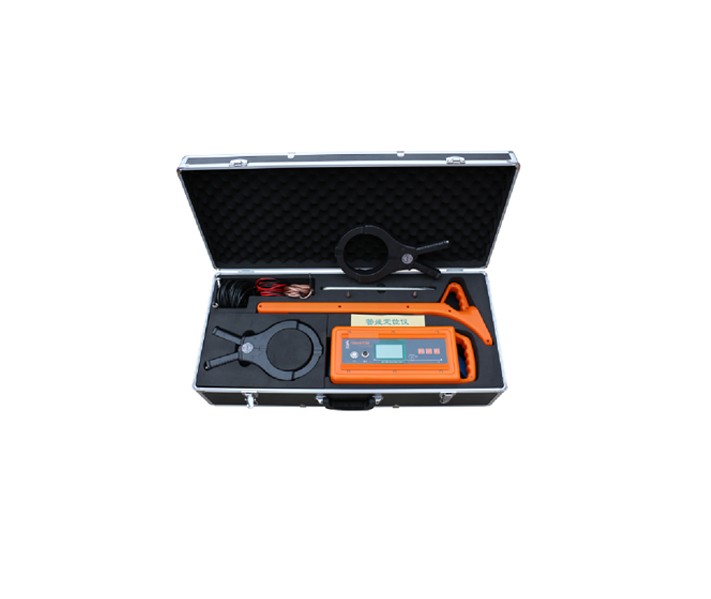

CT5707管线定位仪

管线仪是以电磁感应法为基础加以通讯原理的应用设计而成。在使用上包含了更多人性化的设计,通过大屏液晶显示信号强弱,条栅、箭头及声音提示使得操作者很容易判断电缆地下位置及故障点。一人即可完成全部操作。 管线仪既可用于查找电缆(带电或不带电)路径,又可用于寻找直埋电缆故障。可以完成过去几套仪器才可完成的任务。 管线仪改变了传统的电缆故障定位概念,不需高压试验装置,不需使用交流电源,不需分析波形,接线简单明了,使用方法一学即会。

参考标准:

CJJ 61-2017

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、全数字式定位仪,显示清晰,定位可靠

    2、便携轻巧、使用方便、查找快捷

    3、内置充电电池,测试时不需市电

    4、具有电缆埋深显示、电流显示

    5、大屏液晶图形显示、测试中不需耳机

    6、内置欧姆表可测量电缆环路电阻

    7、具有电缆定位和故障查找两种功能

    8、可以找到高达2MΩ的对地绝缘故障

    9、具有背光功能适应夜间操作

    接收机

    1、工作频率:低频(815Hz)、中频(8kHz)、高频(33 kHz)、射频(83 kHz)、50Hz

    2、天线模式:波谷法(零值模式)、波峰法(峰值模式)和跨步电压法(A字架)

    3、声音指示:随信号强度变化的调频音调

    4、电流指示:显示被测电缆的有效电流值(单位:mA)

    5、工作温度:-10℃+55℃

    6、电池型号:6节二号碱性电池

    7、电量指示:图形显示

    8、电池寿命:连续工作>8小时:间断工作 >16小时

    9、尺寸大小:70×20×11cm

    10、重    量:3kg(带电池)

    11、信号强度表示:梯形图、数字量程0-999

    12、增益控制:手动调节   动态范围为100dB

    13、探测深度:最大探深不小于5米

    14、最大探测距离:直连法时绝缘良好的电缆最大可达15km

    15、深度测量:按深度键  三位数字显示,最大可测深达10米

    16、精   度*:低频:±(1-5)%≤2.5米  射频:±(5-12)%≤2.5米

    17、*取决于现场环境、非同心线的形状、邻近管线的数目以及土壤的返回电流


    发射机

    1、工作频率:低频(815Hz)、中频(8kHz)、高频(33 kHz)、射频(83 kHz)

    2、工作模式:直连法、耦合法(卡钳法)、感应法

    3、匹配负载:5欧姆—3000欧姆

    4、阻抗显示:五位数字

    5、过热过流:自动保护

    6、功率输出:低挡、中档、高挡

    7、电池类型:充电电池

    8、电池寿命:连续工作4小时至8小时取决于使用时的频率、输出功率,间断工作6小时至10小时取决于使用时的频率、输出功率

    9、工作温度:-10℃+55℃

    10、尺寸大小:16×16×39cm

    11、重    量:4kg(含电池)
