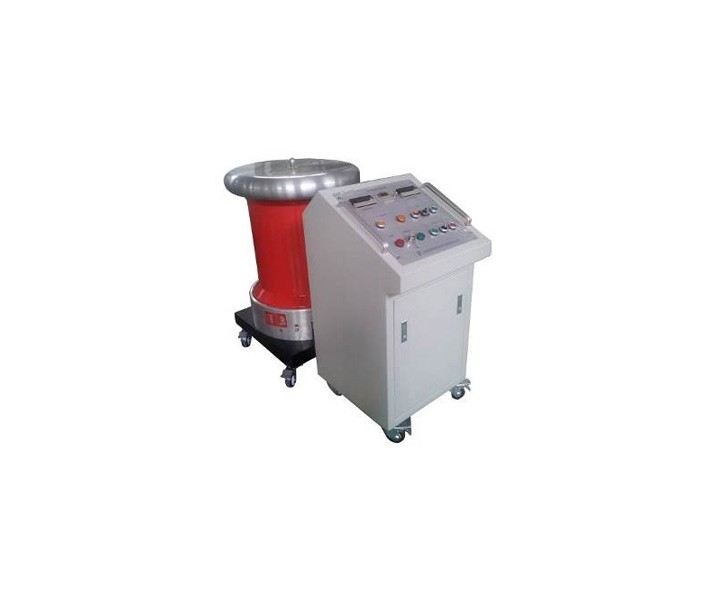

CTWJ无局放工频耐压试验系统系列

本套工频耐压试验系统由无局放隔离滤波变压器、无局放试验变压器、限流电阻,调压器控制台、无局放耦合电容、分压器等部分组成结构完整,保护安全可靠。装置简单实用!

参考标准:

DL/T 848.3-2004

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    在小容量高压试验设备中,工频耐压试验系统有其不可替代的优点:试验噪声小,设备体积小,装置组成部分包括:无局放试验变压器、试验控制调压箱、隔离滤波电源、耦合电容分压器、保护电阻。配用局部放电测试仪进行局部放电试验。

    选型

    CTWJ-5kVA/50kV无局放工频耐压试验系统

    范围

    适合于10kV开关柜的耐压局放试验要求。

    条件

    局放量:额定电压下小于2pC

    耐压时间设定:0.01s9999h(任意调节)

    使用环境户内使用;

    温度范围:-20℃~+40℃;

    相对湿度<80%

    最高海拔:1000m

    安装场所无严重影响绝缘的气体,蒸汽,灰尘,污垢,化学性沉积及其它爆炸和侵蚀性介质,无振动和颠簸。

    接地小于1欧姆

    指标

    额定容量:5 kVA

    输入电压:AC 220V±10%  50Hz

    输入电流:22A

    额定输出电压:50kV

    额定输出电流:100mA

    组成

    本套工频耐压试验系统由隔离滤波变压器、无局放试验变压器、限流电阻数显电动调压器控制台、无局放耦合电容分压器等部分组成结构完整,保护安全可靠。

    选型

    CTWJ-1520kVA/150kV无局放工频耐压试验系统

    范围

    适合于35kV及以下开关柜的耐压局放试验要求。

    条件

    局放量:额定电压下小于2pC

    耐压时间设定:0.01s9999h(任意调节)

    使用环境户内使用;

    温度范围:-20℃~+40℃;

    相对湿度<80%

    最高海拔:1000m

    安装场所无严重影响绝缘的气体,蒸汽,灰尘,污垢,化学性沉积及其它爆炸和侵蚀性介质,无振动和颠簸。

    接地小于1欧姆

    指标

    额定容量:20kVA

    输入电压:AC 380V±10%  50Hz

    输入电流:52.6A

    输出电压:150kV

    输出电流:0.133A

    组成

    本套工频耐压试验系统由隔离滤波变压器、无局放试验变压器、限流电阻数显电动调压器控制台、无局放耦合电容分压器等部分组成结构完整,保护安全可靠。

    选型

    CTWJ-50kVA/150kV无局放工频耐压试验系统

    范围

    适合于35kV及以下开关柜的耐压局放试验要求。

    条件

    局放量:额定电压下小于2pC

    耐压时间设定:0.01s9999h(任意调节)

    使用环境户内使用;

    温度范围:-20℃~+40℃;

    相对湿度<80%

    最高海拔:1000m

    安装场所无严重影响绝缘的气体,蒸汽,灰尘,污垢,化学性沉积及其它爆炸和侵蚀性介质,无振动和颠簸。

    接地小于1欧姆

    指标

    额定容量:50 kVA

    输入电压:AC 220V±10%  50Hz

    输入电流:50A

    额定输出电压:150kV

    额定输出电流:0.2A

    组成

    本套工频耐压试验系统由隔离滤波变压器、无局放试验变压器、限流电阻数显电动调压器控制台、无局放耦合电容分压器等部分组成结构完整,保护安全可靠。
