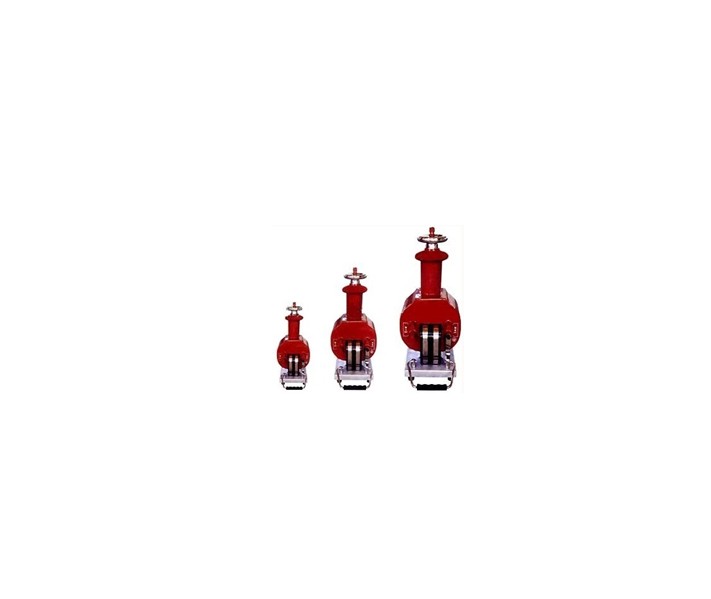

CTGB干式试验变压器系列

本系列干式试验变压器,是引进国外最新先进技术,利用先进的生产设备,采用了线圈环氧真空浇注成型,及CD型铁芯的新工艺、新材料。与其同容量和同电压等级的油浸式试验变压器相比,具有重量轻、体积小、造型美观、性能稳定、使用携带方便、无渗漏油等优点。并有效地削弱了漏磁提高了绝缘强度和抗湿能力。特别适用于电力系统及各电力用户在现场检测各种电气设备的绝缘性能,直流耐压及泄漏电流试验。是替代目前笨重的油浸式变压器的首选产品。

参考标准:

DL/T 848.2-2018

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、变压器体积小、重量轻、结构紧凑、无渗油,免维护

    2、接线简单直观,使用方便

    3、绝缘可靠性好,外形美观

    4、有过电压保护功能

    1、阻抗电压:≤12%

    2、输出电压波形:正弦波

    3、表面温升:<55℃

    4、空载电流:<4%

    5、产品选型表:

    规格型号

    容量(kVA)

    输入电压(V)

    输出电压(kV)

    输出电流(mA)

    外形尺寸(mm)

    重量(kg)

    -1.5/50

    1.5

    200400

    50

    30

    260×240×450

    12

    -3/50

    3

    60

    330×280×510

    25

    -5/50

    5

    100

    330×280×510

    37

    -10/50

    10

    200

    360×350×850

    32

    -15/50

    15

    300

    360×350×950

    72

    -20/50

    20

    400

    360×350×1000

    78

    -25/50

    25

    500

    430×450×1100

    82

    -30/50

    30

    600

    430×450×1200

    120

    -5/100

    5

    100

    50

    360×350×1000

    72

    -10/100

    10

    100

    360×350×1100

    75

    -15/100

    15

    150

    360×350×1200

    78

    -20/100

    20

    200

    430×450×1200

    82

    -25/100

    25

    250

    430×450×1200

    110

    -30/100

    30

    300

    430×450×1200

    120

    -15/120

    15

    120

    125

    360×350×1100

    85

    -20/120

    20

    160

    430×450×1200

    121

    -25/120

    25

    200

    430×450×1200

    115

    -30/120

    30

    250

    430×450×1200

    130
