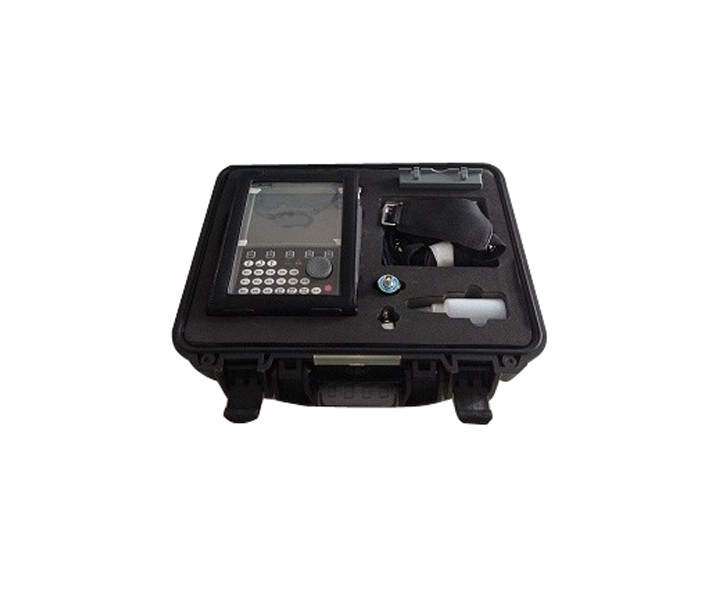

CTUD2000高精度超声波探伤仪

采用彩色高速宽温工业级TFT_LCD液晶显示屏,检测速度快、精度高、波形稳定,超小便携。它能够快速便捷、无损伤、精确的进行工件内部多种缺陷(裂纹、焊缝、焊缝未融合和未焊透、气孔、砂眼、夹杂、折叠等)的监测、定位、评估和诊断。

参考标准:

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1.独立探伤通道,可自由设置和存储多种探伤工艺和标准,现场探伤无需携带试块,工作效率高;

    2.方波脉冲发生器:幅值和脉宽可调,适用于探测不同材料,不同深度工件的缺陷;

    3.具备闸门内峰值自动捕捉功能;并设计有快捷按键和数码飞梭旋轮;

    4.DAC焊缝曲线,DGS(AVG)曲线适用于锻件等工件的探伤;内置国内外所有标准;

    5.拥有直探头、斜探头自动校准功能,使用简单方便;

    6.全中文触摸式键盘,操作过程全中文提示;

    7.曲面修正功能根据直径自动修正检测结果;

    8.可连接打印机,打印探伤报告和探伤波形;

    9.可将波形和通道参数直接存储到U盘中,也可拷贝到U盘中,通过上位机软件对波形和数据进行处理;

    10.大容量锂电池,低功耗设计,可连续工作20个小时以上。便于拆装,可以脱机独立充电;

    11.超高亮显示屏,各种环境下可清晰显示;可根据环境选择背景色和波形颜色,液晶亮度可自由设定;

    12.操作简便,人机对话式界面,操作教学提示功能;

    13.数字真彩色液晶显示,16套彩屏方案任意更换;

    14.焊缝图示,裂纹测深,孔径计算,曲面修正,回波包络;

    15.探伤录像长达2.5小时,可存储,删除,回放,上传;

    16.IP56防水防油污设计,探头接口防护,柔性探头线;

    17.A扫描、厚度B扫描和颜色B扫描,频谱分析功能FFT;

    18.支架和背包皮套携带使用方便;

    1.检测范围:0~9999mm;

    2.声速范围:1000~9999m/s;

    3.增益范围:0dB~110dB;

    4.显示延迟:-20µs~+3400µs;

    5.探头零偏:0µs~99.99µs;

    6.工作频率:0.2~10MHz;

    7.电噪声水平:≤10%;

    8.探头阻尼:100Ω、150Ω、200Ω、500Ω;

    9.重复频率:10~1000Hz;

    10.灵敏度余量:>62dB(深200mm,Ф2平底孔);

    11.分 辨 力:>40dB(5P14);

    12.线性抑制:0~80%(数字抑制);

    13.垂直线性误差:≤3%;

    14.水平线性误差:≤0.1%;

    15.动态范围:≥32dB;

    16.脉冲类型:方波;

    17.脉冲强度:固定;

    18.脉冲宽度:50~300ns;

    19.环境温度:-10℃~﹢50℃;

    20.环境湿度:20%~95% RH;

    21.工作时间:≥15 hours;

    22.尺寸:220×175×59(mm);

    23.重量:1.3 kg 含电池;
