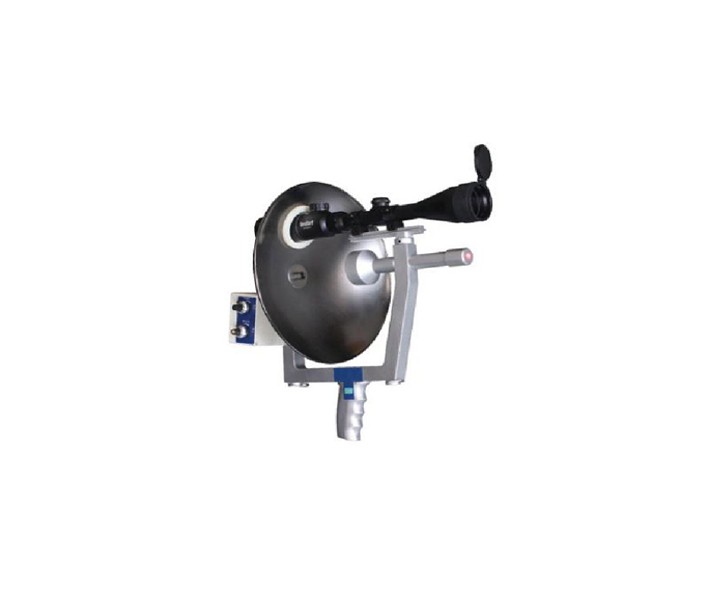

CT5610绝缘子故障测试仪

为了满足变压器直流电阻快速测量的需要,公司利用自身技术优势研制了40A变压器直流电阻测试仪。绝缘子故障测试仪用于在不断电状态下查找发电厂、变电站输电线路中的绝缘子故障的准确位置,还可应用于电气设备局部放电侦测、电晕放电侦测、高压开关放电检测等。

参考标准:

DL/T 626-2015
GB 13398-2008

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、体积小,重量轻,结构新颖美观、功能全、操作简单快捷、安全可靠。

    2、对低值或零值绝缘子能自动报警。并能判断出已经漏电,但尚未击穿处于临界损坏的绝缘子,在检测方法上是一个质的飞跃。

    3、远距离侦测,激光瞄准,准确定位劣化绝缘子以及其设备故障的具体位置,判断准确率100%。

    4、铝合金框架,坚固、轻便。

    5、立体声耳机及液晶显示器双重指示,效果明显。

    6、抗外界干扰能力极强。

    7、智能化程度高

         具有锁定数据功能。

         欠压功能(电池欠压时,仪器自动关机)。

         恒流充电,充满自停。

    8、可反复充电1000次的锂离子电池,配有智能化充电系统,延长电池的使用寿命。

    9、可选配使用环境湿度测量插件,便于了解绝缘子的真实工作环境。

    使用范围:6~500(KV)

    主机

    1

    中心频率:40KHz±2Hz

    2

    灵敏度:放电形式:针尖拉弧放电   放电间歇:4mm
    电压:交流10KV        距离18M
    交流35KV              距离25M
    交流110KV             距离50M
    交流220-500KV         距离50M

    3

    工作电压:7.4V2节锂离子电池)

    4

    体积:250×125×140mm

    铝合金托架

    1

    激光:输出波长:650nm    光束发散度:0.4mard
    输出功率:≤80mw   外形尺寸:16×0mm



    2

    单筒瞄准镜:倍率:3-9 孔径:50mm  长度:295mm

    3

    高频传感器:  中心频率fo 40KHz±2Hz
    中心电容Co2500±20%PF
    使用温度:-3060
    重量:2.17kg

    耳机

    1

    额定阻抗Z125Ω

    2

    频率范围:100Hz-10KHz

    3

    灵敏度: 1W/1m60dB

    充电器

    1

    输入电压:AC220V±10%

    2

    输入频率:50Hz±5%

    3

    输出直流电压:DC  8.4V

    4

    电流:1A

    5

    整机外包装尺寸:长×宽×高 470mm×340mm×420mm

    湿度传感器插件

    1

    湿度工作范围:0100%RH

    2

    温度工作范围:-3060

    3

    全套整机重量:7.18kg

    红外温度测量

    1

    温度测量范围:-20350°C

    2

    采用坚固镀硅镜
