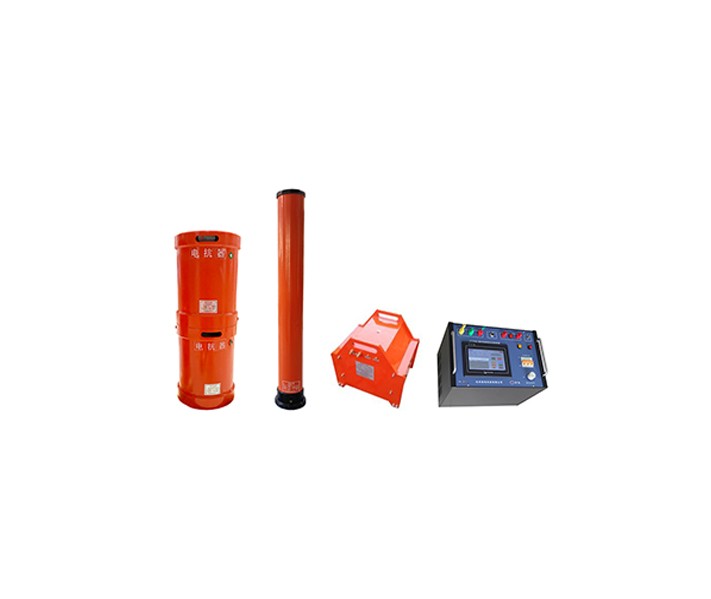

CTSR - 88kVA/44kV-22kV 变频串联谐振试验装置

该装置主要针对10kV电缆及电力变压器、母线开关;火力发电机等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计,可满足高电压、小电流的设备试验条件要求。是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器、谐振电容器组成。

参考标准:

DL/T 849.6-2016

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    基本功能:

    1、充分利用我公司在电子测量技术和电磁兼容方面的优势,完全自主开发设计和生产该套设备所有组成部分包括:变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。

    2、具备手动/自动模式、大屏幕显示、试验参数设置,并具有自动计时及操作提示功能。

    3、具备多项保护功能,如:过压、过流保护、放电保护、失谐保护等。


    被试品对象

    1、满足10kV,300mm2,2000m交联电缆的交流耐压试验,试验频率30~300Hz,电容量≤0.75uF,最高试验电压不超过22kV。

    2、满足10kV ,容量为6300KVA的电力变压器的交流耐压试验,试验频率45~65Hz,最高试验电压不超过42kV。

    3、满足10kV ,电力系统、高压开关、互感器绝缘子的交流耐压试验,试验频率45~65Hz,最高试验电压不超过44kV。


    试验时关系列表

    设备组合

    试品

    电抗器44kVA/22kV

    两节

    激励变压器输出端选择

    10kV/300mm2交联

    电缆(试验电压22kV)

    长度2000m

    使用电抗器2节并联



    1kV

    10kV电力变压器

    (试验电压42kV)

    6300kVA及以下/电力系统

    使用电抗器2节串联



    3kV



    整套装置参数:

    1、额定容量:88kVA

    2、输入电源:单相380V电压,频率为50Hz;

    3、额定电压:22kV;44kV

    4、额定电流:4A;2A

    5、工作频率:30~300Hz;

    6、波形畸变率:输出电压波形畸变率≤1%;

    7、工作时间:额定负载下允许连续60min;

    8、温    升:额定负载下连续运行60min后温升≤65K;

    9、品质因素:装置自身Q≥30(f=45Hz);

    10、保护功能: 对被试品具有过流、过压及试品闪络保护(详见变频电源部分);

    11、测量精度:系统有效值1.5级;

    12、工作环境

           环境温度:-150C ~45 0C;

           相对湿度:≤90%RH;

           海拔高度:≤2500米;


    系统配置参数

    1、激励变压器JLB-4kVA/1kV/3kV/0.4/0.2kV  1台

         a)额定容量:4kVA

         b)输入电压:380V/220V,单相;

         c)输出电压:1kV;3kV

         d)输出电压:4A;1.3A

         e)结    构:干式;

          f)重    量:约30 kg;

    2、变频电源CTSR-4kW/380/220V  1台

         a)额定输出容量:4kW(以铭牌为准)

         b)工作电源:380V/220V,工频

         c)输出电压:0 – 400V,单相,

         d)额定输入电流:10.5A

         e)额定输出电流:10A

         f)输 出 波 形:正弦波

         g)电压分辨率: 0.01kV

         h)电压测量精度:0.5%

          i)频率调节范围:30 – 300Hz

          j)频率调节分辨率:≤0.1Hz

          k)频率稳定度:0.1%

          l)运 行 时 间:额定容量下连续60min

          m)额定容量下连续运行60min元器件最高温度≤65K;

          n)噪 声 水 平:≤50dB

    3、高压电抗器DK -44kVA/22kV    2节

          a)额定容量:44kVA

          b)额定电压:22kV

          c)额定电流:2A

          d)电 感 量:55H/单节;

          e)品质因素:Q≥30 (f=45Hz);

          f)结    构:干式;

          g)重    量:约35kg;

    4、电容分压器FRC-50 kV/1000pF    1套

          a) 额定电压:50kV

          b) 工作频率:30-300Hz;

          c) 过电压最高整定值为额定电压的1.1倍;

          d) 在对非容性试品试验时,兼作谐振电容用;

          e) 分压器本体介质损耗:≤0.5%

           f) 重量:约10kg;

          g) 分压比:1000:1(以铭牌为准)

    (一)配置设备一览表

    序号

    设  备  名  称

    型  号  及  规  格

    单位

    数量

    备注

    1

    激励变压器

    JLB-4kVA/1kV/3kV//0.4kV

    1



    2

    变频电源

    CTSR-4kW/380V

    1



    3

    高压电抗器

    DK-44kVA/22kV

    2



    4

    电容分压器

    FRC-50kV/1000pF

    1



    5

    配套连接线



    1

    (二)设备附件相关资料一览表

    序号

    资  料  名  称

    单位

    数量

    备  注

    1

    出厂试验报告

    1



    2

    成套装置使用说明书

    1

    4

    产品合格证和用户意见卡

    1
