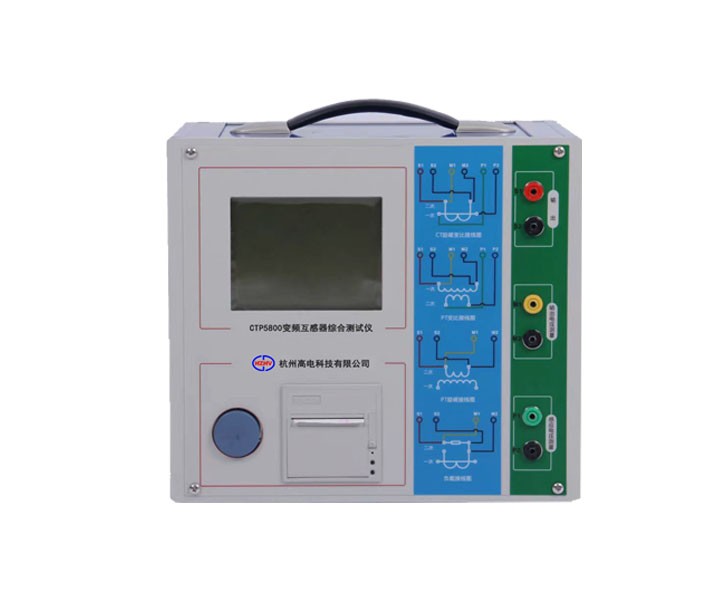

CTP5800变频互感器综合测试仪(变频)

变频互感器综合测试仪是新一代革新型CT、PT测试仪器。装置采用高性能DSP和ARM、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器。

参考标准:

DL/T 1221-2013

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。

    2、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。

    3、测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。

    4、基于先进的低频法测试原理,能应对拐点高达30KV的CT测试。

    5、界面友好美观,全中文图形界面。

    6、装置可存储2000组测试数据,掉电不丢失。试验完毕后用U盘存入PC机,用软件进行数据分析,并生成WORD报告。

    7、测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。

    8、易于携带,装置重量<8.2Kg。

    便携式互感器测试仪技术参数:

    测试用途

    保护类CT、计量类CT保护类PT

    输出

    0~180Vrms12Arms,36A(峰值)

    电压测量精度

    ±0.05%

    CT变比

    测量

    范围

    1~10000

    精度

    ±0.05%

    PT变比

    测量

    范围

    1~10000

    精度

    ±0.1%

    相位测量

    精度

    ±3min

    分辨率

    0.3min

    二次绕组电阻测量

    范围

    0~300Ω

    精度

    1%±1mΩ

    交流负载测量

    范围

    0~300VA

    精度

    1%±0.1VA

    大电流输出

    150A

    输入电源电压

    AC220V±10%,50Hz

    工作环境

    温度:-10οC~50οC,  湿度:≤90%

    尺寸、重量

    尺寸340mm×296mm×174mm重量<9kg

























    注:便携式互感器测试仪可外接选配件升流器输出最大150A电流进行升流试验,以满足客户需要通流试验的要求。
