CTSR - 176kVA/22kV 变频串联谐振试验装置

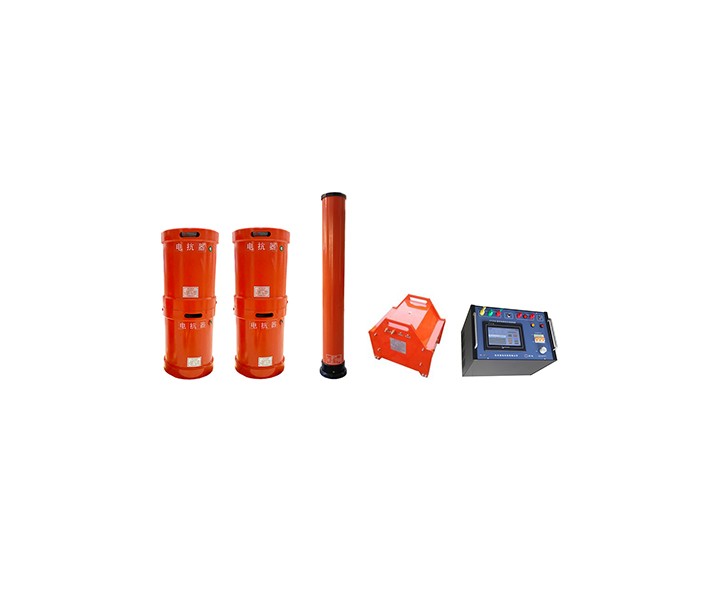

该装置主要针对35kV电缆及电力变压器、母线开关;火力发电机等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计,可满足高电压、小电流的设备试验条件要求。是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器、谐振电容器组成。

参考标准:

DL/T 849.6-2016

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    基本功能:

    1、充分利用我公司在电子测量技术和电磁兼容方面的优势,完全自主开发设计和生产该套设备所有组成部分包括:变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。

    2、具备手动/自动模式、大屏幕显示、试验参数设置,并具有自动计时及操作提示功能。

    3、具备多项保护功能,如:过压、过流保护、放电保护、失谐保护等。


    被试品对象:

    1、10kV400mm²及以下3km电缆交流耐压试验,最大电容量≤1.47μF,试验频率为20-300Hz,最高试验电压22kV

    2、10kV变电站设备。


    试验时关系列表:

    设备组合

    试品

    电抗器44kVA/22kV

    四节

    激励变压器输出端选择

    10kV电力电缆

    (试验电压22kV)

    400mm²/3000m

    使用电抗器4节并联

    1.5kV

    整套装置参数

         1、额定输出电压:0~66kV

         2、谐振电压波型: 正弦波,波形畸变率<1.0%

         3、最大被试品电流:6A

         4、最大试验容量:132kVA

         5、输出频率: 30~300Hz

         6、工作时间:满功率输出下,连续工作时间60min

         7、品质因素: 30~90

         8、输入工作电源:单相220V或三相380V±5%,50Hz

         9、环境温度:-15℃~+40℃

        10、相对湿度:<90RH%,无凝露状况

        11、海拔高度:<3500m

        12、噪声:≤50dB


    系统配置及其参数

    1、激励变压器JLB-10kVA/1.5kV/3kV/0.4/0.2kV   1台

         a)额定容量:10kVA

         b)输入电压:400V/200V,单相;

         c)输出电压:1.5kV;3kV

         d)输出电压:6.6A;3.3A

         e)结    构:干式;

          f)重    量:约40 kg;

    2、变频电源CTSR-10kW/380/220V    1台

         a)额定输出容量:10kW(以铭牌为准)

         b)工作电源:380V/220V,工频

         c)输出电压:0 – 400V,单相,

         d)额定输入电流:26.3A

         e)额定输出电流:25A

         f)输 出 波 形:正弦波

         g)电压分辨率: 0.01kV

         h)电压测量精度:0.5%

          i)频率调节范围:20 – 300Hz

          j)频率调节分辨率:≤0.1Hz

          k)频率稳定度:    0.1%

           l)运 行 时 间:额定容量下连续60min

          m)额定容量下连续运行60min元器件最高温度≤65K;

          n)噪 声 水 平:≤50dB

    3、高压电抗器DK -44kVA/22kV   4节

          a)额定容量:44kVA

          b)额定电压:22kV

          c)额定电流:2A

          d)电 感 量:50H/单节;

          e)品质因素:Q≥30 (f=45Hz);

           f)结    构:干式;

           g)重    量:约36kg;

    4、电容分压器FRC-50 kV/2000pF   1套

           a) 额定电压:50kV

           b) 工作频率:30-300Hz;

           c) 过电压最高整定值为额定电压的1.1倍;

           d) 在对非容性试品试验时,兼作谐振电容用;

           e) 分压器本体介质损耗:≤0.5%

            f) 重量:约7kg;

           g) 分压比:1000:1(以铭牌为准)

    (一)配置设备一览表

    序号

    设  备  名  称

    型  号  及  规  格

    单位

    数量

    备注

    1

    激励变压器

    JLB-10kVA/1.5kV/3kV/0.2/0.4kV

    1



    2

    变频电源

    CTSR-10kW/380/220V

    1



    3

    高压电抗器

    DK-44kVA/22kV

    4



    4

    电容分压器

    FRC-50kV/2000pF

    1



    5

    配套连接线



    1

    (二)设备附件相关资料一览表

    序号

    资  料  名  称

    单位

    数量

    备  注

    1

    出厂试验报告

    1



    2

    成套装置使用说明书

    1

    3

    产品合格证和用户意见卡

    1
