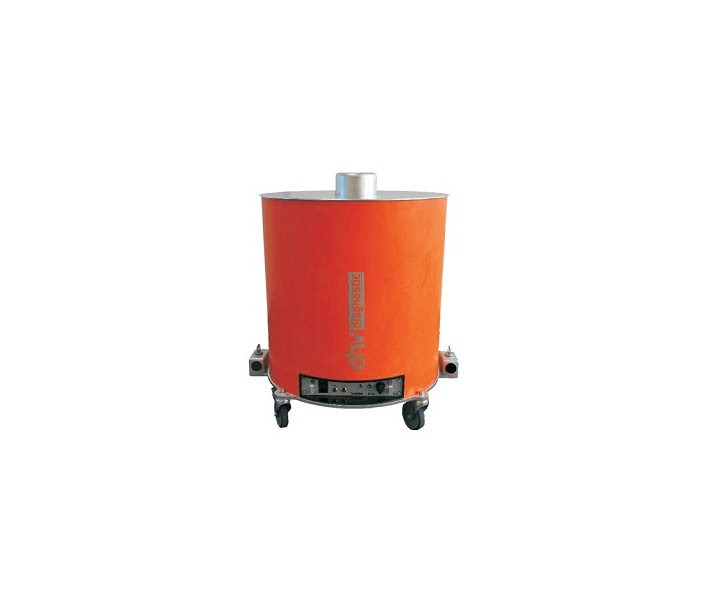

OTWS M60电缆振荡波局放测试系统

M60系列是集成式局部放电定位系统,主要用于中压电缆的局放诊断。系统测试频率为20Hz 到几百赫兹的阻尼交流电压(DAC)。

参考标准:

DL/T 849.5-2019

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    系统在测试过程中产生的阻尼交流电压最高可达30kV,并结合先进的系统硬件与系统软件来进行诊断,主要包括:

    1、最新的电晶体技术和激光控制技术,如高压电晶体开关;

    2、电子元件,数字式信号处理,如高压电晶体开关、高压源;

    3、数字式信号处理器和过滤器;

    4、无线连接以及计算机内置系统,包括局放探测器、控制单元和局放分析器。


    该测试系统包括高压单元、外部控制开关、笔记本单元以及配套的连接电缆

    M 系列单元构成如下:

    1、控制单元;   -  高压线圈;

    2、高压分压器; -  高压开关;

    3、局放耦合电容; -  局放耦合器;

    4、局放校准仪; -  连接面板。

    系统由笔记本电脑远程控制,首先应该:通过直连网线将高压单元和笔记本电脑连接


    系统参数

    MV60

    最大输出电压

    60kV(peak) / 42.4kV(RMS)

    线圈电感值

    App rox. 2.5H

    振荡电压频率

    20-800Hz

    (acc. To IEC 60060-3)

    最大电容值

    10μF

    重量不包含运输箱

    App rox. 85kg

    作业温度

    -25~65

    供电源

    1 phase,94-250V,48-63Hz,500VA

    数据采集

    125 MS/s, 12bits

    PD测量范围

    1pC ~ 150nC

    局放定位带宽

    150KHz-50MHz,宽范围,

    对短电缆和长电缆自适应带宽

    局放测量精度

    1pC

    局放定位精度

    1.0m ~ 0.1m

    TDR接头定位校准模式

    集成

    双端测量

    可选

    操作控制

    区域网络

    用户界面

    遥控器(笔记本电脑)

    分析软件

    l  TDR,映射

    l  PRPDPRPA模式识别

    l  从旧格式导入

    l  测试报告生成器
