CTWS三相温升装置系列

本设备可输出持续的大电流,用于开关设备通电温升试验,配套智能化温度/温升测量装置,可在试验现场同时对多个试点进行温度/温升的测量,并按试验报告的格式打印各测试点的温升值及三个环境温度值,整个过程完全实现了自动化。可用于各类电器﹑炼钢﹑矿山﹑石油等方面的温度和温升试验。

参考标准:

GB/T 16927.4-2017

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

           本设备可输出持续的大电流,用于开关设备通电温升试验,配套智能化温度/温升测量装置,可在试验现场同时对多个试点进行温度/温升的测量,并按试验报告的格式打印各测试点的温升值及三个环境温度值,整个过程完全实现了自动化。可用于各类电器﹑炼钢﹑矿山﹑石油等方面的温度和温升试验。

           可根据用户需要定制各类单相、三相电流输出的款型。


    CTWS-4000A三相温升装置

    CTWS -5000A三相温升装置

    CTWS -6000A三相温升装置

    一、技术参数

    1、总 容 量:96kVA

    2、输    入:380V

    3、输    出:3×4000A

    4、输出相电压:8V

    5、短路阻抗:<6%

    6、运行时间:额定电流下长期运行。

    7、指针示表头显示直读。

    1、总 容 量:120kVA

    2、输    入:380V

    3、输    出:3×5000A

    4、输出相电压:8V

    5、短路阻抗:<6%

    6、运行时间:额定电流下长期运行。

    7、指针示表头显示直读。

    1、总 容 量:144kVA

    2、输    入:380V

    3、输    出:3×6000A

    4、输出相电压:8V

    5、短路阻抗:<6%

    6、运行时间:额定电流下长期运行。

    7、指针示表头显示直读。

    二、设备成套装置

    1)大电流发生器本体 3台

    容    量:32kVA

    输入电压:AC 400V

    输入电流:80A

    输出电压:8V

    输出电流:0~4000A

    运行时间:额定下长时间运行

    冷却方式:强制风冷

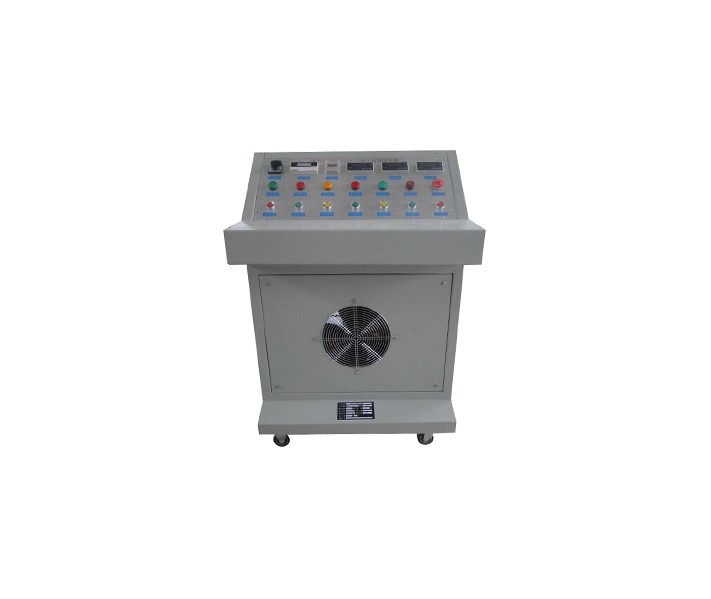

    2)大电流发生器控制台

    (含调压器)容量:96kVA

    输入电压:AC 3×380V

    输出电压:AC 3×430V(三相六线)

    运行时间:额定下长时间运行

    冷却方式:强制风冷

    1)大电流发生器本体  3台

    容    量:40kVA

    输入电压:AC 400V

    输入电流:100A

    输出电压:8V

    输出电流:0~5000A

    运行时间:额定下长时间运行

    冷却方式:强制风冷



    2)大电流发生器控制台

    (含调压器)容量:120kVA

    输入电压:AC 380V

    输出电压:AC 430V

    运行时间:额定下长时间运行

    冷却方式:强制风冷

    1)大电流发生器本体  3台

    容    量:48kVA

    输入电压:AC 400V

    输入电流:120A

    输出电压:8V

    输出电流:0~6000A

    运行时间:额定下长时间运行

    冷却方式:强制风冷



    2)大电流发生器控制台

    (含调压器)容量:144kVA

    输入电压:AC 380V

    输出电压:AC 430V

    运行时间:额定下长时间运行

    冷却方式:强制风冷

    3)电流互感器   3台

    电流比:4000A/5A

    精  度:1.5级

    额定下长时间运行

    电流比:5000A/5A

    精  度:1.5级

    额定下长时间运行

    电流比:6000A/5A

    精  度:1.5级

    额定下长时间运行
