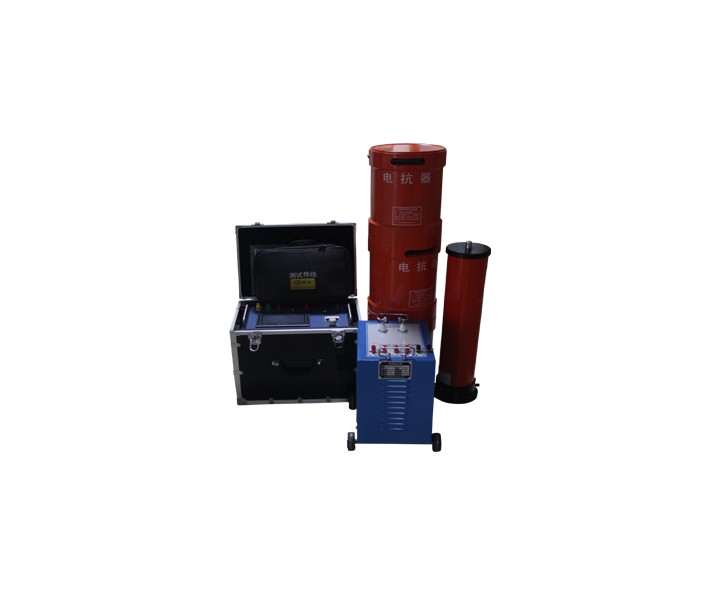

CTSR - 75kVA/75kV 变频串联谐振试验装置

该装置主要针对10kV、20kV、35kV电缆及电力系统的交流耐压试验设计制造。电抗器采用多只分开设计,可满足高电压、小电流的设备试验条件要求。是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器组成。

参考标准:

DL/T 849.6-2016

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    基本功能

    1、充分利用我公司在电子测量技术和电磁兼容方面的优势,完全自主开发设计和生产该套设备所有组成部分包括:变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。

    2、具备手动/自动模式、大屏幕显示、试验参数设置,并具有自动计时及操作提示功能。

    3、具备多项保护功能,如:过压、过流保护、放电保护、失谐保护等。


    被试品对象

    1、10kV,300mm²及以下,1.5km电缆交流耐压试验,最大电容量≤0.563μF,试验频率为30-300Hz,最高试验电压22kV。

    2、20kV,300mm²及以下,0.5km电缆交流耐压试验,最大电容量≤0.119μF,试验频率为30-300Hz,最高试验电压45kV。

    3、35kV,300mm²及以下,0.5km电缆交流耐压试验,最大电容量≤0.097μF,试验频率为30-300Hz,最高试验电压52kV。

    4、10kV/100MW电力变压器、高压开关、互感器绝缘子的交流耐压试验,试验频率45~65Hz,最高试验电压不超过42kV。

    5、20kV/100MW电力变压器、高压开关、互感器绝缘子的交流耐压试验,试验频率45~65Hz,最高试验电压不超过65kV。

    6、35kV/100MW电力变压器、高压开关、互感器绝缘子的交流耐压试验,试验频率45~65Hz,最高试验电压不超过75kV。


    试验时使用关系列表

      设备组合

    被试品对象

    电抗器

    25kVA/25kV

    激励变压器

    输出端选择

    10kV电缆/300mm²

    长度1500m

    电抗器3并联

      1.5kV

    20kV电缆/300mm²

    长度400m

    电抗器2节串

      1.5kV

    35kV电缆/300mm²

    长度400m

    电抗器3节串

      3kV

    10kV电力系统

    (试验电压42kV)

    100000kVA及以下/电力系统

    使用电抗器2节串联



    1.5kV

    20kV电力系统

    (试验电压65kV)

    100000kVA及以下/电力系统

    使用电抗器3节串联



    3kV

    35kV电力系统

    (试验电压75kV)

    100000kVA及以下/电力系统

    使用电抗器3节串联



    3kV




    整套装置参数

    1、额定容量:75kVA

    2、输入电源:单相220V/380V电压,频率为50Hz

    3、额定电压:25kV;50kV;75kV

    4、额定电流:3A;2A;1A

    5、工作频率:30~300Hz

    6、波形畸变率:输出电压波形畸变率≤1%

    7、工作时间:额定负载下允许连续60min

    8、温    升:额定负载下连续运行60min后温升≤65K

    9、品质因素:装置自身Q≥30(f=45Hz)

    10、保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分)

    11、测量精度:系统有效值1.5级

    12、工作环境

           环境温度:-150C –45 0C

           相对湿度:≤90%RH

           海拔高度:  ≤2500米


    系统配置及其参数

    1、激励变压器JLB-4kVA/3kV/1.5kV/0.2kV/0.4kV   1台

         a) 额定容量:4kVA

         b) 输入电压:400V,单相/30~300Hz

         c) 输出电压:3kV;1.5kV

         d) 结    构:干式

         e) 重    量:约40 kg

    2、变频电源CTSR-4kW/220V/380V   1台

         a)额定输出容量:4kW(以铭牌为准)

         b)工作电源:220V/380V,工频/50Hz

         c)输出电压:0 – 400V,单相/30~300Hz

         d)额定输入电流:10.5A

         e)额定输出电流:10A

         f)输 出 波 形:正弦波

         g)电压分辨率: 0.01kV

         h)电压测量精度:0.5%

         i)频率调节范围:30 – 300Hz

         j)频率调节分辨率:≤0.1Hz

         k)频率稳定度: 0.1%

         l)运 行 时 间:额定容量下连续60min

         m)额定容量下连续运行60min元器件最高温度≤65K

         n)噪 声 水 平:≤50dB

         o)结构尺寸:长400mm*宽280mm*高400mm    (大约)

         p)重    量:约10 kg

    3、高压电抗器 DK-25kVA/25kV  3节

         a)额定容量:25kVA

         b)额定电压:25kV

         c)额定电流:1A

         d)电 感 量:90H/单节

         e)品质因素:Q≥50 (f=45Hz)

         f)结    构:干式

         g)重    量:约30kg

    4、电容分压器FCR-75 kV -1500 pF  1套

         a)额定电压: 75kV

         b)高压电容量:1500pF

         c)介质损耗:tgσ≤0.15%

         e)分 压 比:1000:1(以铭牌为准)

         f)测量精度:1.5级

         g)重    量:约5kg

    (一)配置设备一览表

    序号

    设备名称

    型  号  及  规  格

    数量

    单位

    1

    激励变压器

    JLB-4kVA/3kV/1.5kV/0.2kV/0.4kV

    1

    2

    变频电源

    CTSR-F-4kW/0.2kV0.38kV

    1

    3

    高压电抗器

    DK-25kVA/25kV

    3

    4

    电容分压器

    FCR-75kV/1500pF

    1

    5

    试验连接线



    1

    (二)设备附件及相关资料一览表

    序号

    资  料  名  称

    数量

    单位

    1

    出厂试验报告

    1

    2

    成套装置使用说明书

    1

    3

    产品合格证和用户意见卡

    1
