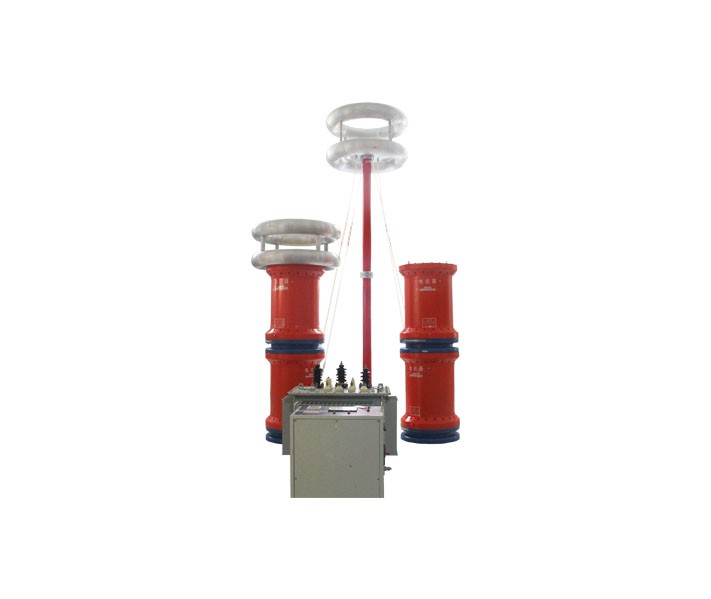

CTSR - 1080kVA/540kV 变频串联谐振试验装置

该装置主要针对110kV电缆及220kV电力系统的交流耐压试验设计制造。电抗器采用多只分开设计,可满足高电压、小电流的设备试验条件要求。

参考标准:

DL/T 849.6-2016

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

          该装置主要针对110kV电缆及220kV电力系统的交流耐压试验设计制造。电抗器采用多只分开设计,可满足高电压、小电流的设备试验条件要求。是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器组成。

          此设备是由我公司多年生产经验与市场客户反馈升级的第四代交流耐压谐振试验装置,区别于以前设备黑白屏触摸模拟数字处理控制灵敏度低,输入电源只能单项选择。第四代交流耐压谐振试验装置人机界面采用32位RISC CPU和精简的LINX内核,大屏真彩图形格式,试验谐振频率曲线、升压曲线、计时曲线真实有效反馈与界面,保护功能更灵敏,最大优点是不受输入电源限制220V与380V都可做为设备工作电源。 



    试验时使用关系列表

      设备组合

    被试品对象

    电抗器

    90kVA/45kV十二节

    激励变压器

    输出端选择

    10 kV电缆/400mm²

    长度5000m

    电抗器10并联

      3kV

    35 kV电缆/300mm²

    长度2000m

    电抗器8节两串联组并联

      3 kV

    110 kV电缆/630mm²

    长度1000m

    电抗器12节三串联组并联

      7.5 kV

    110kV电力系统

    绝缘子、电力变压器、GIS

    电抗器6串联

      15 kV

    220kV电力系统

    绝缘子、电力变压器、GIS

    电抗器12串联

      25 kV



    装置系统的整体参数

    1、额定容量:1080kVA;

    2、输入电源:单相220V/380V电压,频率为50Hz;

    3、额定电压:135kV、540kV

    4、额定电流:8A、2A

    5、工作频率:30~300Hz;

    6、波形畸变率:输出电压波形畸变率≤1%;

    7、工作时间:额定负载下允许连续60min;

    8、温    升:额定负载下连续运行60min后温升≤65K;

    9、品质因素:装置自身Q≥30(f=45Hz);

    10、保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分)

    11、测量精度:系统有效值1.0级;


    各组成部件参数


    1、激励变压器JLB-60kVA/25kV/15kV/7.5kV/3kV/0.2kV/0.4kV     1台

         a)  额定容量:60kVA

         b)  输入电压:400V,单相/30~300Hz

         c)  输出电压:25kV;15kV;7.5kV;3kV

         d)  结    构:油浸式

         e)  重    量:约150 kg

    2、变频电源CTSR-F-60kW/220V/380V    1台

         a) 额定输出容量:60kW(以铭牌为准)

         b) 工作电源:220V/380V,工频/50Hz

         c) 输出电压:0 – 400V,单相/30~300Hz

         d) 额定输入电流:157.8A

         e) 额定输出电流:150A

          f) 输 出 波 形:正弦波

         g) 电压分辨率: 0.01kV

         h) 电压测量精度:0.5%

         i) 频率调节范围:30 – 300Hz

         j) 频率调节分辨率:≤0.1Hz

         k) 频率稳定度:0.1%

          i) 运 行 时 间:额定容量下连续60min

        m) 额定容量下连续运行60min元器件最高温度≤65K;

         n) 噪 声 水 平:≤50dB

         o) 结构尺寸:长550mm*宽400mm*高400mm    (大约)

         p) 重    量:约40 kg


    3、高压电抗器 DK-90kVA/45kV   12节

         a)  额定容量:90 kVA

         b)  额定电压:45kV

         c)  额定电流:2A

         d)  电 感 量:82H/单节

         e)  品质因素:Q≥50 (f=45Hz);

          f)  结    构:干式

         g)  重    量:约70kg

    4、电容分压器FCR-550 kV -500 pF   1套

        a)  额定电压: 550KV

        b)  高压电容量:500pF

        c)  介质损耗:tgσ≤0.15%;

        e)  分 压 比:6000:1(以铭牌为准)

        f)  测量精度:1.0级

        g)  重    量:约15kg

    (一)配置设备一览表

    序号

    设备名称



    数量

    单位

    1

    激励变压器

    JLB-60kVA/25kV/15kV/7.5kV/3kV/0.2kV/0.4kV

    1

    2

    变频电源

    CTSR-F-60kW/0.2kV0.38kV

    1

    3

    高压电抗器

    DK-90kVA/45kV

    12

    4

    电容分压器

    FCR-550kV/500pF

    1

    5

    绝缘支架

    1

    6

    试验连接线

    1

    (二)设备附件及相关资料一览表

    序号



    数量

    单位

    1

    出厂试验报告

    1

    2

    成套装置使用说明书

    1

    3

    产品合格证和用户意见卡

    1
