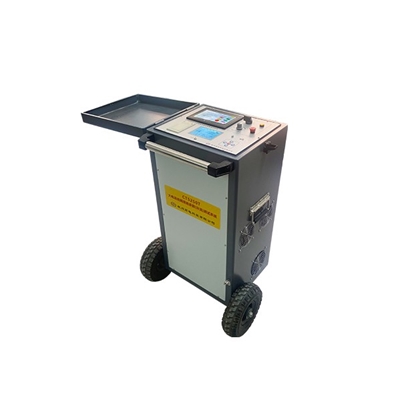

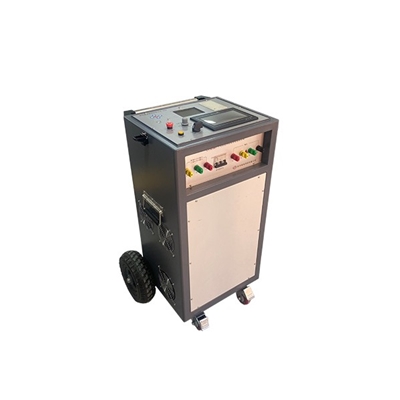

CT5250T异频大电流地网接地参数(分流)向量测试车

本仪器是测量接地装置特性参数的专用试验车测试系统,车内置大功率变频信号源、隔离变压器,接地电阻测试仪。系统采用新型变频交流电源,异频抗干扰技术,能在变电站强干扰环境下准确测量。测量结果由大屏幕液晶显示。设备自带微型打印机及U盘存贮等功能。系统配置的选频万用表是一款高精度的多功能选频万用表,主要用于测量指定频率下的电压、电流、电压电流相位差以及分流向量,可自动计算出接地阻抗、电阻分量、电抗分量、分流系数、分流向量和以及地网实际散流向量。

参考标准:

DL/T 475-2017
DL/T845.2-201X

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    功能特点

    1、包含阻抗、电压、电流以及分流向量相互独立的测量模块,可完成大型接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、杆塔分流、杆塔分流向量、接地桩电阻、土壤电阻率等接地参数的测量。

    2、阻抗测量同时显示阻抗、电阻分量、电抗分量的测量值和修正值。

    3、可自动计算分流系数、分流向量和以及地网实际散流向量。

    4、电流测量兼容直接测量、罗氏线圈测量和钳形电流互感器测量三种方式,系统自动识别测量方式。

    5、支持49/51Hz近工频测量。

    6、系统可在1000倍干扰下准确测量,实时显示干扰量大小以及相应信噪比。

    7、配置热敏打印机,支持测量数据内部存储和U盘存储。


    系统组成

    测试车内置基本配置

    1、接地阻抗测试仪;

    2、大功率变频信号源;

    3、隔离变压器


    测试车可选配置

    1、电流采集无线通讯仪     1台

    2、选频万用表                 1台

    3、罗氏线圈                    1根

    4、钳形电流互感器           1只

    5、GPC接地测量户外放线GPS定位系统 1套

    系统主要技术指标

    1、电源电压:单相AC220V或三相AC380V,±10%,50Hz
    2、输出功率:10kW
    3、最大输出电压:800V
    4、最大输出电流:50A
    5、频率调节范围:40~70Hz
    6、步进频率:1Hz
    7、抗干扰能力:1000倍干扰时仍能准确测量
    8、选频万用表显示位数:4位半;
    9、系统测量指标
      接地电阻:范围 50 mΩ~200Ω; 最小分辨率不低于: 1mΩ; 精度:±1.0%×读数±1mΩ
      接地阻抗模值:范围 50 mΩ~5Ω;最小分辨率不低于: 1mΩ;精度:±1.0%×读数±1mΩ
      分流向量幅值:范围 10 mA~20A;最小分辨率不低于: 1mA;  精度:±10%×读数±2mA
      分流向量 角度值:范围 180.0°~ -180.0°;最小分辨率不低于: 1°;精度:±5.0°
      地表电位差:范围1mV~100 mV;最小分辨率不低于:0.1 mV;精度:±5%×读数±0.2 mV
      在工频电量干扰下,测试值对于真实值的改变量不超过5%情况下:
        地干扰电压抑制比  KE > 1000
        分流向量干扰电流抑制比  KC >1000
       地表电位差干扰电压抑制比  KP > 1000
    10、数据存储:U盘和内部存储
    11、通讯接口:标准RS-232接口/USB接口
    12、工作环境:温度-10~50℃湿度<90%
    13、测试车
          重量:124kg(不含线缆)
          尺寸:长500mm×宽420 mm×高950mm


    选配部分技术指标

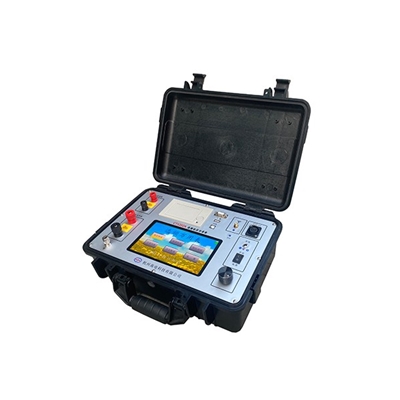

      1 选频万用表
      1)电源供电:内置大容量锂电池供电,连续工作时间≥8h
      2)频率范围:40~70Hz(分流向量频率范围:45~65Hz)
      3)频率步进:1Hz
      4)测量范围与准确度:
      阻抗:0~5000Ω,准确度:±1.0%×读数±0.01Ω
      电压:AC 0~800V,准确度:±0.5%读数±0.5mV
      电流:AC 0~50A, 准确度:±0.5%读数±0.5mA,
     分流向量:AC 0~50A,准确度(罗氏线圈):±2%×读数±1mA;
      5)兼容直接测量、罗氏线圈以及钳形电流钳三种方式自动识别。
      6)抗干扰能力:优于1000倍信号幅值
      7)分流向量显示范围:180.0°~ -180.0°
      8)相位误差:0.5°
      9)数据计算:内置阻抗修正公式,分流数据可自动计算,也可手动选取有效数据参与计算
      10)数据存储:U盘和内部存储(内部可存储100组测量数据)
      11)通讯接口:标准RS-232接口/USB接口
      12)显示屏:1024×600点阵触摸屏
      13)打印机:热敏打印机
      14)工作环境:温度-10~50℃  相对湿度<90%
      15)尺寸:365×269×169 mm

    2  电流采集无线通讯仪
      1) 电源供电:内置大容量锂电池供电,连续工作时间≥8h
      2) 频率范围:45~65Hz
      3) 电流测量范围及准确度: 测量范围:0~50A
      4) 准确度:±0.5%读数±0.5mA
      5) 抗干扰能力:优于1000倍信号幅值

    3  GPC接地测量户外放线GPS定位系统
      1、直接显示电压极电流极直线距离及夹角;
      2、定位及计算数据存储,下载;
