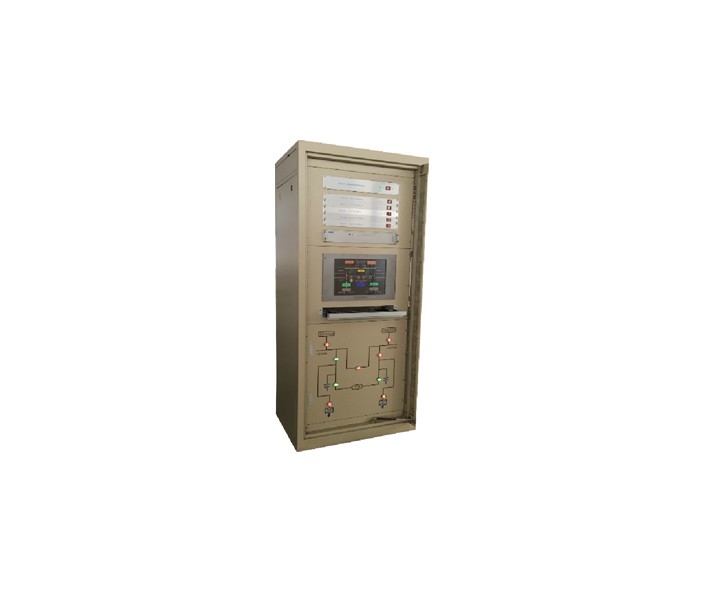

CT1000蓄电池组在线监测系统

蓄电池组在线监测系统是监测蓄电池组的蓄电池状态,提早发现并及时告警落后蓄电池,提高直流系统的安全性能。本产品主要应用于发电厂、变电站或其他行业中的直流系统监测,针对蓄电池组的蓄电池状态监控,并提供对单体蓄电池和蓄电池组的报警设定,及对蓄电池内阻监控,从而保证直流系统的安全运行,提高直流系统的可靠性和自动化程度,大大减少试验过程中繁琐的人工测量、手工记录等操作。

参考标准:

DL/T 856-2018

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1采用集散式监控系统,模块式设计;

    2人机交互界面采用大尺寸工业触摸屏,实现全中文化显示,在全程测量监控过程中,提供各种菜单,信息提示等,真正实现人机对话操作;

    3通过显示屏设置系统参数及报警参数,系统维护简单有效;

    4系统参数及数据具有掉电保护功能,保证掉电后,参数及数据的保护;

    5对蓄电池单体电压,内阻,蓄电池组压,电流精细化管理,提高蓄电池性能;

    6后台通讯接口可选择RJ45或是RS485(默认RS485);

    1、显示方式:7英尺高亮度TFT液晶显示屏(分辨率800×600),四线电阻式触摸屏(分辨率4096×4096);

    2、测量范围:

    1)最多同时监测2组蓄电池组,每组蓄电池组最多112节蓄电池;

    2)最多同时测量2组蓄电池组端电压,蓄电池电流;

    3)最多可测试2组环境温度显示;

    3、测量蓄电池内阻,提供内阻在线测试功能,手动/自动测试可设置;

    4、电压测量分辨率:0.001V;误差:±0.2%(单体2V)

    5、电压测量范围:1.200V-2.800V(2V) 8.000-16.000V(12V)

    6、电流测量分辨率:0.1A;误差:±1%

    7、内阻测量一致性:≤5%

    8、温度误差:≤±1℃

    9、监测报警内容:

    1)单体电压超压,欠压报警

    2)整组电压超压,欠压报警

    3)环境温度超上限,下限报警

    4)电压差上限报警

    5)模块通信异常报警

    6)其他自动化设备遥信报警

    10、温度测量范围:-10℃ - +60℃

    11、通讯接口:标准RS485 ,RJ45

    12、数据导出方式:U盘,通过显示屏的USB1导出

    13、后台通信速率:9600,4800,2400 通信格式:1,8,N

    14、电源输入:DC20~28V

    15、整机功耗<30W

    16、测量校准方式:屏幕系数校准方式

    17、工作温度:0~40℃

    18、工作湿度:20~90%RH

    19、安装方式:柜体嵌入式安装/模块安装
