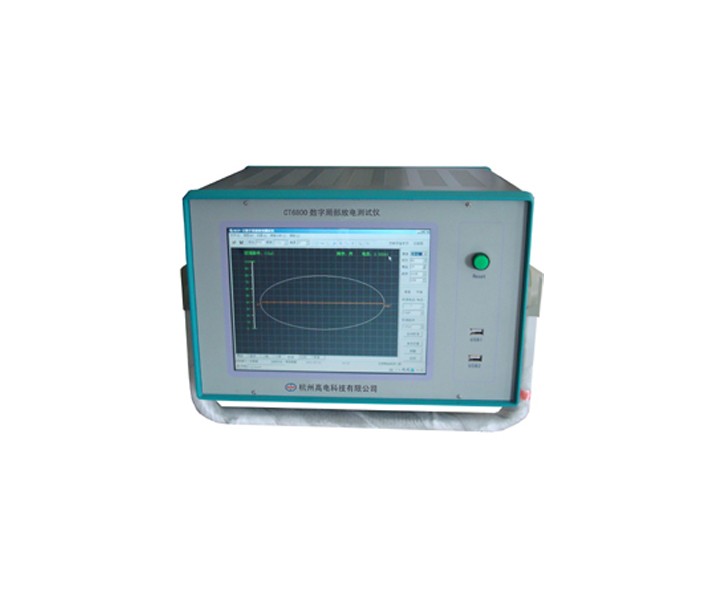

CT6800数字局部放电测试仪(数字)

本仪器是按照DL/T846.4-2004 《高电压测试设备通用技术条件》、GB/T 7354-2003 《局部放电测量》开发的,应用于电力系统设备运行维护的局部放电测试,仪器结构紧凑、携带方便,抗干扰能力强。适用于各种电压等级和容量的变压器、发电机、互感器、套管、GIS、电容器、CVT、电力电缆、开关等高压电气设备的局部放电检测。

参考标准:

DL/T 846.4-2016

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、测量通道:2/4通道测量,独立的信号调理、AD采样、处理、显示,且实现同步采样。

    2、测量功能:可检测局部放电幅值、极性、相位、放电起始电压、熄灭电压、次数等相关参数。

    3、同步功能:内、外同步任意选择,且具有零标指示和相位分辨功能。

    4、显示方式:可选择椭圆、直线、正弦及二维、三维等界面显示局部放电信号,可直观的分析测试过程中信号的频率、相位、幅度以及试验电压之间的相互关系。

    5、局部放大:可对单个或某一段放电信号进行波形分析,确定信号的性质。

    6、开窗功能:可在任意指定相位开窗(消隐),用于特别显示(或屏蔽)指定相位的信号(干扰)。

    7、同步消隐:在配合阻抗单元和耦合电容的情况下,可对来自地网、试验电源和试验现场空间的干扰进行同步滤除。

    8、极性鉴别:可通过放电信号的脉冲极性区分,是试品内部,还是外部的放电,有效去除外部干扰。

    9、频谱分析:基于FFT算法实现的频谱分析与FIR数字滤波功能。

    10、增益可调:在量程切换跨度内,实现增益连续可调。

    11、保存打印:可保存单次放电的数据,也可记录一段时间的局部放电图形及相关参数,保存的数据可回放和重现方便后期分析。对单次放电的数据提供打印功能。

    1、测量通道:独立2/4通道

    2、检测灵敏度:0.1pC

    3、采样精度:12位

    4、采样速率:12.5M/s

    5、测量范围:0.5pC~1μC

    6、量程线性度误差:优于±(5%+1Pc)

    7、量程切换:×1、×10、×100、×1000

    8、试品电容量范围:6pF~250μF

    9、测量频带:10kHz~1MHz

    名称

    尺寸 mm

    重量 kg

    一体主机

    365×235×325

    9.5

    分体主机

    365×150×330

    5.7

    方波

    130×100×65

    0.7
