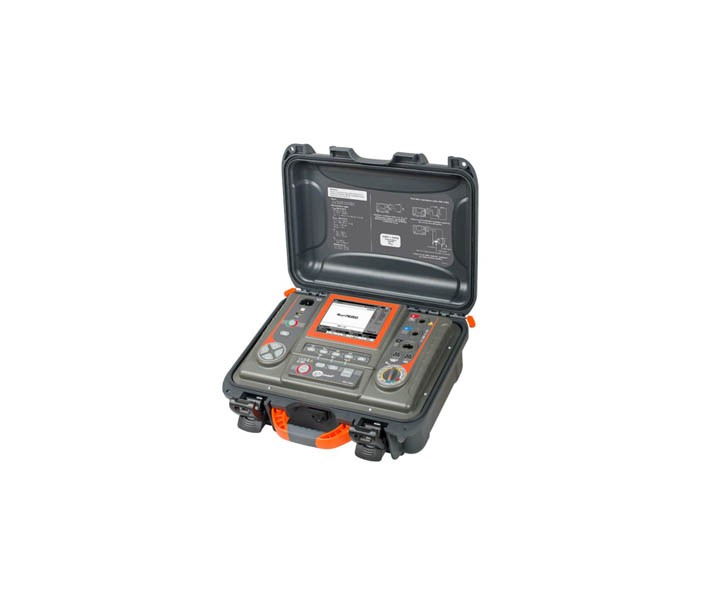

MIC-10K1 绝缘电阻测试仪

连续显示测量的绝缘电阻或漏电 测量完毕后被测物的立即自动放电

参考标准:

IEC61010-1

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    测试电压:

    1、MIC- 10k1:

         50…12000V:

         50. . . 1000V时范围内以10V为步,

         1. . . 10 kV 以25为步

         连续显示测量的绝缘电阻或漏电

         测量完毕后被测物的立即自动放电

         每个5秒提供声音信号- 便于捕获时间特性

         吸收系数时间T1,T2,T3的设置范围:1-600秒

         可调测量时间范围:从1s至99m59s

    2、极化指数 (PI) 和吸收比(DAR)

         显示实际中的测量电压

    3、测量电流:1,2mA, 3mA 或 5mA

    4、测量方法:两线法,三线法

         测试线最大长度:20m

         检测带电物体的保护

         MIC- 10k1:多芯电缆的自动检测使用Auto ISO- 5000适配器,最高电压为5kV

    5、电容测试(当检测RISO时)

    6、步进电压测试(SV)

    7、绝缘放电计算 (DD)

    8、破损位置 :燃烧功能(BURN)

    9、其他功能

         导通性测试(连续性测试)

           使用200mA电流针对保护导体连接和等电位

           联结的检测(全遵循EN  61557-4标准)

         限制功能

           可设置对RISO 和RCONT 测试结果限制

         漏电流测试

          绝缘电阻测试(RISO )期间对漏电流的检测

         电容测试

           于RISO测试同时DC和AC电压测量范围: 0…750 V



          测试电压最大12KV,电阻最大35TΩ,短路电流0~6mA。

          带背光灯的大型LCD显示屏和条形图表显示绝缘电阻值和漏电流值的变化。

          内存最大保存40000个数据。

          画面截取功能可保存显示图表(最多32个画面)。

          AC电源与充电电池的2种电源方式。

          自动放电与电压输出警告功能。

          各量程中可进行电压设定的调整。

          设计符合国际安全规格IEC61010-1。

          防水防尘功符合IP64。


    绝缘电阻

    输出电压

    额定测试电压

    500V

    1000V

    2500V

    5000V

    10000V

    12000V

    最大测试值

    500GΩ

    1TΩ

    2.5TΩ

    5TΩ

    35TΩ

    35TΩ

    精确度

    0~50GΩ

    ±5%rdg±3dgt

    250V以下的设定在精确度范围之外

    0~100GΩ

    ±5%rdg±3dgt

    0~250GΩ

    ±5%rdg±3dgt

    0~500GΩ

    ±5%rdg±3dgt

    0~1TΩ

    ±5%rdg±3dgt

    50G~500GΩ

    ±20%rdg

    250V以下的设定在精确度范围之外

    100G~1TΩ

    ±20%rdg

    250G~2.5TΩ

    ±20%rdg

    500G~5TΩ

    ±20%rdg

    1T~10TΩ

    ±20%rdg

    10T~35TΩ

    只显示,精确度范围之外

    短路电流

    0~6.0mA

    额定测试电流

    1mA~1.2mA/0.5\MΩ500V上)

    1mA~1.2mA/1MΩ

    1mA~1.2mA/2.5MΩ

    1mA~1.2mA/5MΩ

    1mA~1.2mA/10MΩ

    额定测试电压

    500V

    1000V

    2500V

    5000V

    10000V

    12000V

    监控精确度

    ±10%±20V

    ±10%±20V

    ±10%±20V

    ±10%±20V

    ±10%±20V

    输出精确度

    0~20%

    0~10%

    0~10%

    0~10%

    -5~5%

    选择量程

    50~600V

    (步进电压5V)

    601~1200V

    (步进电压10V)

    1225~3000V

    (步进电压25V)

    3050~6000V

    (步进电压50V)

    6100~10000V

    (步进电压100V)

    电压

    测试量程

    DCV: ±30V ~ ±600V  ACV30~600V50/60Hz

    精确度

    ±2%rdg±3dgt

    电流

    测试范围/精确度

    5.0nA~2.40mA/±5%rdg±5dgt

    电容

    测试范围

    5.0nF~50.0µF10KV:上限50.0µF,10KV以上:上限5.00µF

    5.0nF~1.0µF
    (显示范围:5.0nF~50.0µF

    精确度

    ±5%rdg±5dgt

    使用电池

    充电电池

    安全规格

    IEC 61010-1: 2001 CAT.IV 600V 污染度2

    外形尺寸

    300(L)×400(W)×180(D)

    重量

    9kg(含电池)

    耐电压

    AC8770V:线端和护栏间/5秒(50Hz/60Hz)

    AC6880V:测试端和护栏间/5秒(50Hz/60Hz)

    AC2330V:电源插座和护栏间/5秒(50Hz/60Hz)

    附件/可选件

    7226A(测试探棒),7224A(接地测试线),7225A(保护测试线),7227A(鳄鱼夹测试探棒),8029(直形探针),7170AC电源线),NiMH电池,8212USB数据传送线-PC用软件)

    /7254(鳄口夹测试线)
