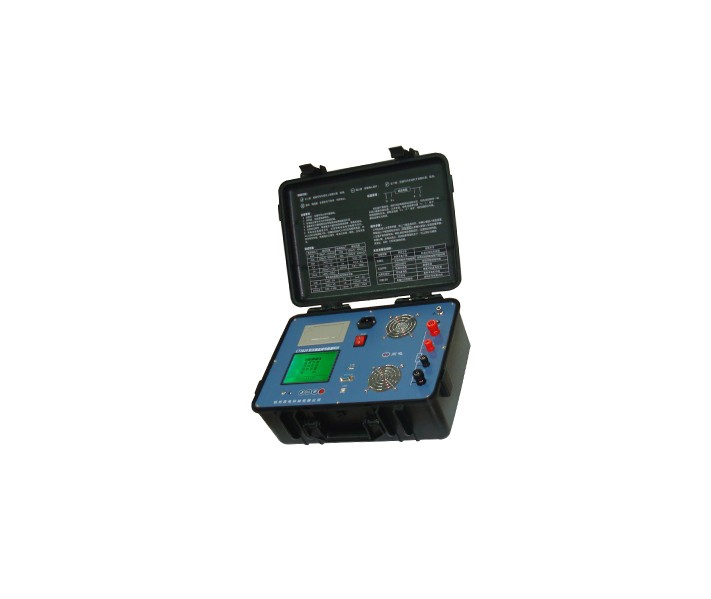

CT3020变压器直流电阻测试仪系列(5-20A)

电力设备预防性试验规程《 DL/T 596 — 1996 》的要求,在变压器交接、大修、小修、变更分接头位置、故障检查及预试等,必须测量变压器绕组的直流电阻。

参考标准:

DL/T 845.3-2004
JJG 1052-2009

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    基本功能:

    1、本仪器可以测试变压器、互感器、电抗器、电机等感性负载的直流电阻。

    2、仪器体积小、重量轻、功能强、操作简便,专为生产及现场测场测试人员设计

    3、大屏幕中文液晶显示

    4、特别适合多分接点有载开关不断流连续测试

    5、测量过程动态提示,自动消弧指示报警

    6、可编辑用户信息,测试记录可保存、打印

    7、可配置PC联机通讯及测试功能


    产品选型:

    产品选型

    测试电流

    测试电压

    工作电源

    05

    5A

    DC28V

    交流

    10

    10A

    20

    20A

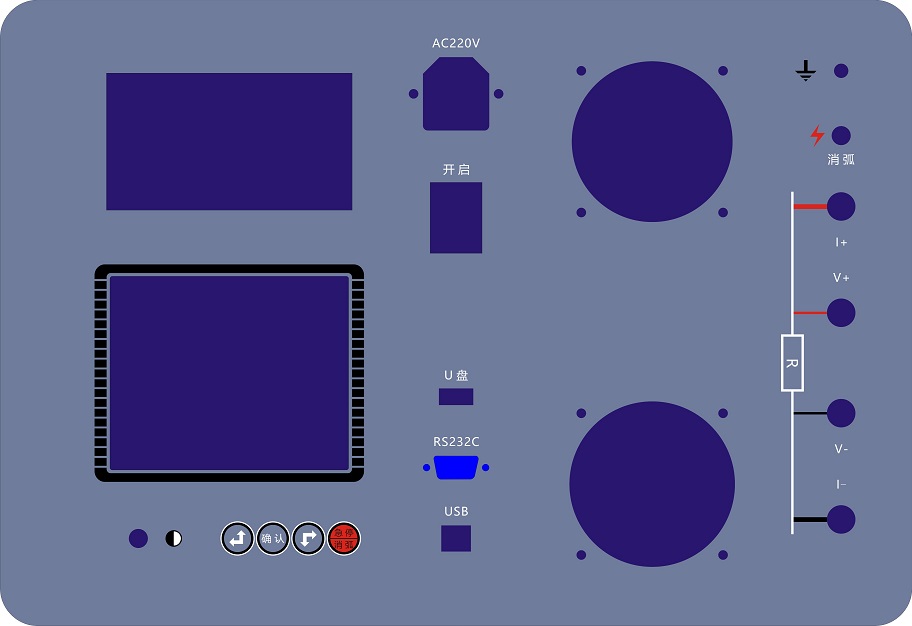

    仪器操作面板:



    1、接线柱:电流输出I+、I-接试品电阻外端;电压输入V+、V-接试品电阻内端。

    2、接地柱:仪器保护接地。

    3、消弧灯:指示消弧状态,显示屏另有消弧电压显示和消弧蜂鸣提示。

    4、电源插座:AC220交流电源输入(内置备用1OA保险丝)。

    5、电源开关:交流电源通断。

    6、对比度:旋转孔内一字槽,调整显示屏对比度。

    7、键钮:左键(上键)、右键(下键)、确认键:调整光标位置、数值、确认操作。

    8、急停消弧键:停止测试并消弧退出。

    9、液晶屏:设置、显示、保存测试数据。

    10、U盘接口:存储历史数据。

    11、打印机:打印测试数据。

    1.分类环境组别:属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器(即可在野外环境使用)。

    2.结构形式与尺寸:便携式

    款型

    外形尺寸(mm

    重量(kg

    10A及以下机型

    20A机型

    10A及以下机型

    20A机型

    ABS机箱

    415×319×168

    6.7

    7

    3.使用电源

    工作电源:电压AC220V±10%,频率50Hz±10%

    测试电压:DC28V

    电流输出:恒流1mA、10mA 、100mA、1A、5A、10A(10A机型)、20A档(20A机型)

    用户可根据需要,选用不同的型号的仪器。

    4.使用环境

    环境温度:-20℃~50℃,相对湿度:≤80%

    工作方式:连续。

    5.测试指标

    准确度: 0.2%读数±2字,最高分辨率:0.1μΩ

    测量范围:

    电流档位

    测量范围

    20A

    200μΩ--2Ω

    10A

    300μΩ--2Ω

    5A

    1mΩ--4Ω

    1A

    100mΩ-20Ω

    100mA

    10Ω-200Ω

    10mA

    100Ω-2kΩ

    1mA

    2kΩ-20kΩ
