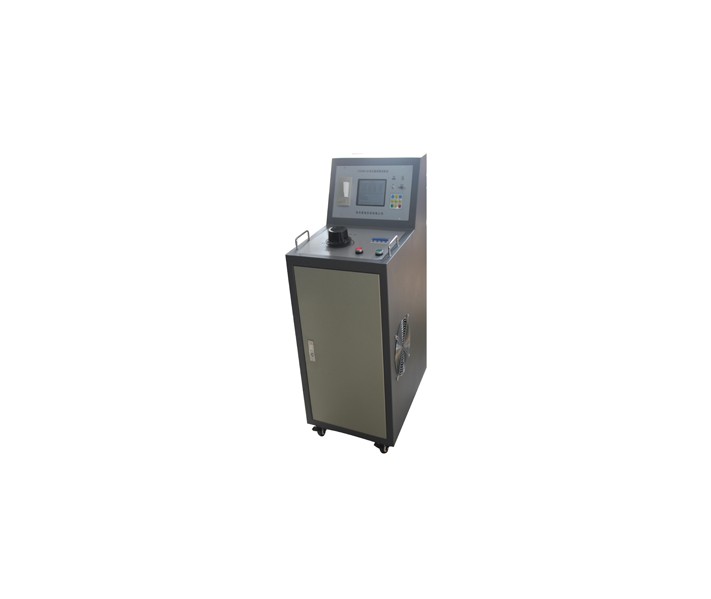

CT3500-20变压器参数试验台

变压器特性参数试验台集成变压器短路阻抗、变压器容量分析、变压器损耗参数测试仪,适用于变压器绕组变形之短路阻抗测量、变压器容量分析及变压器(三相或单相)出厂、大修、交接试验中空载和负载损耗参数的高精度测试。该仪器内置20VA大功率三相调压器,采用大屏幕液晶显示,中文菜单提示,配备高速热敏打印机。现场使用极为方便,大大减轻了试验人员的劳动强度,提高了工作效率。

参考标准:

GB 1094.1-2013
GB 1094.2-2013
GB 1094.3-2017

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    ◇可测量变压器容量、绕组短路阻抗、短路电抗、短路电阻、三相阻抗电压、空载损耗、空载电流、负载损耗、阻抗电压、电压有效值、电压平均值、电流、功率、功率因数、频率等参数。

    ◇兼容时下各种干式或油浸配电变压器的铁芯型号判断及容量判断,且数据库可随时更新。

    ◇全部数据均在同一周期内同步测量,保证测量结果的准确性和合理性。

    ◇做空负载测试时,在仪器允许的测量范围内可直接测量,超出测量范围时可外接一次电压互感器和电流互感器。

    ◇自动波形畸变校正,测试结果自动折算,无须任何手工计算。

    ◇内置不掉电存储器,可储存80次测量结果,可长期保存测量数据并可随时查阅。

    ◇内置微型打印机可打印全部测试结果或存储记录。

    ◇大屏幕液晶显示,全部汉字菜单及操作提示,直观方便。

    ◇不掉电日历,时钟功能。

    ◇串口通信功能,能将测试数据通过上位机软件上传到电脑中。

    ◇移动U盘功能,能将保存在仪器里的全部测试数据转存到移动U盘中。


    1、电压测量范围:AC 0~850V

    2、电流测量范围:AC 0~60/80A/100A(可外扩电流互感器)

    3、频率测量范围:35~65Hz

    4、功率因素测量范围:0~1.0

    5、阻抗测量范围: 1Ω~200Ω;

    6、测量精度:

    电压、电流、频率:±0.2%±3字

    功率、阻抗:0.05<cos¢≤0.1  ±1%±3字 ;cos¢>0.1  ±0.5%±3字;

    容量:10%

    7、环境温度: -10℃~40℃

    8、相对湿度: 当温度为25℃时,不大于90%(无凝露)

    9、工作电源: 三相AC 380V±10%   50Hz±10Hz

    10、内置调压器:三相20kVA
