CT9600无线高压核相仪系列

用于两条高压线路并网或环网核相。仪器适用于5V~220kV交流输电线路和二次带电显示器核相,同时具有高压验电功能。仪器采用无线传输技术,操作安全可靠,使用方便,克服了有线核相仪的诸多缺点,此外仪器可升级相序检测和远程核相功能。

参考标准:

DL/T971-2017

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

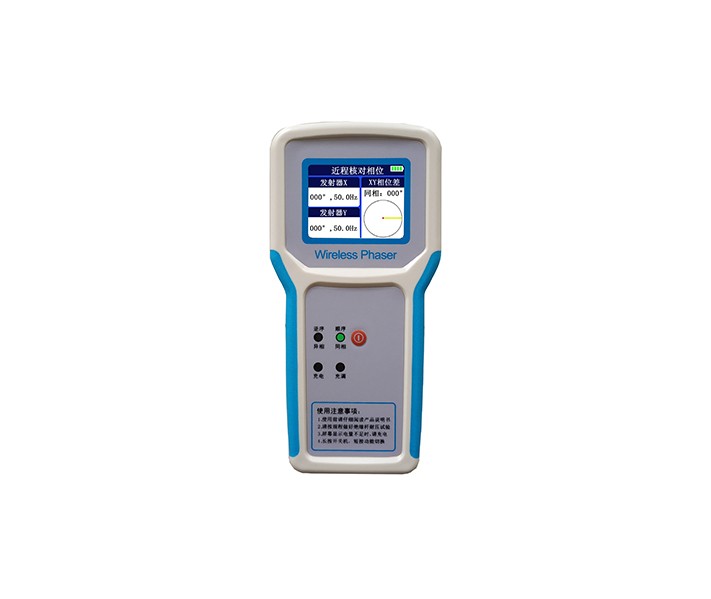

    仪器由发射器和接收主机组成。发射器可以判断线路是否带电,测量线路相位和频率。近程核相时,X和Y发射器将测量的数据通过无线电发送给接收主机,接收主机依据发射器数据计算两线路相位差值,判断同异相。


    注意事项:

    1、现场测试时,应按电力部门高压测试安全距离标准进行操作。

    2、标准配置绝缘杆3米,对应电压等级为 ≤ 220kV。如测量线路电压高于220kV时,请使用长度大于3米的绝缘杆。

    3、核相操作时,手持位置不要超过绝缘杆手柄位置。

    注意:发射器使用3.7V可充电锂电池,请不要更换其他电池。


    CT9600(A/B)款选型表

    型号

    功能

    其他

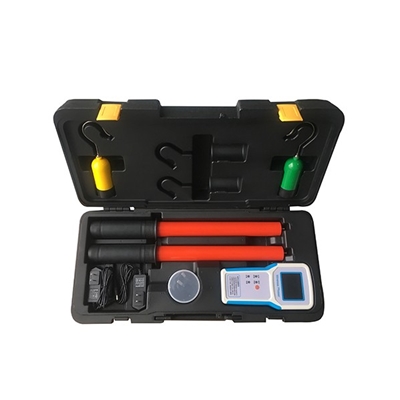

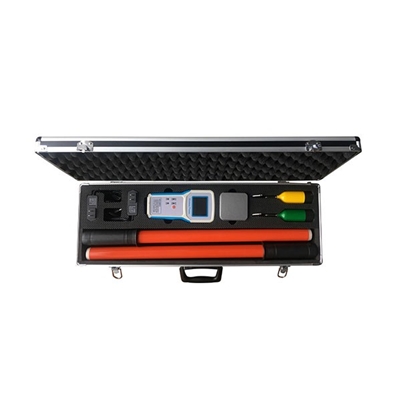

    CT9600无线高压核相仪ABS机箱/铝合金机箱

    适用于5V~220kV

    标配

    CT9600A无线高压核相仪ABS机箱/铝合金机箱

    配置2对发发生器

    CT9600B无线高压核相仪ABS机箱

    配置1对中置柜采集器

    CT9600B无线高压核相仪铝合金机箱

    配置2对发生器\1对中置柜采集器

    1、相位差准确度:误差≤5°。

    2、频率准确度:±0.1HZ。

    3、可跨电压测量范围为5V~220kV。

    4、发射器和接收主机的最大传输视距约100米。

    5、真人语音提示测量结果和操作步骤。

    6、3.2英寸彩屏同时显示2条线路相位差、频率、矢量图和同异相结果。

    7、连续1小时无操作自动关机。

    8、发射器和接收主机均内置可充电锂电池,配置5V充电器。

    9、主机内置18650锂电池,电池容量为2500mAH。发射器内置10440锂电池,电池容量为450mAH。

    10、高压测量时泄漏电流<10uA。

    11、发射器工作功耗<0.1W,接收主机工作功耗<0.3W。

    12、工作环境:-35℃--- +45℃ 湿度≤95%RH。
