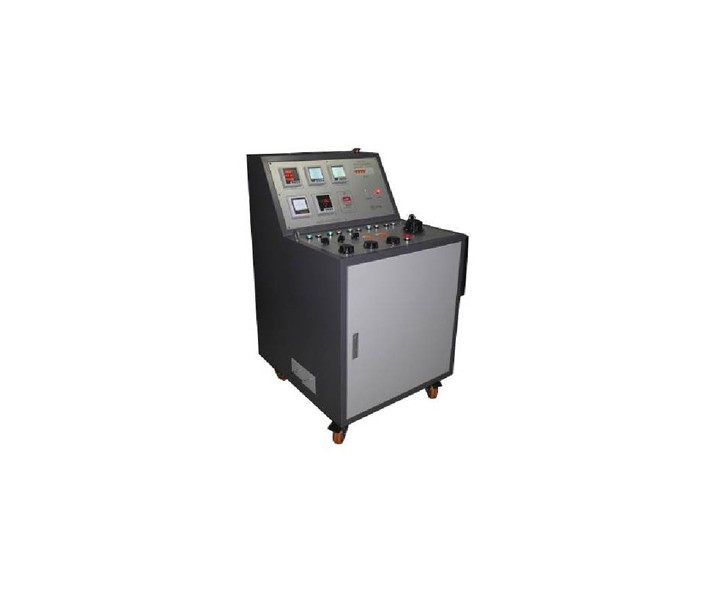

CT8300高低压开关通电试验台(智能型)

本高压开关柜通电试验台(通用型)用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源,便于对开关柜的检测,提高工作效率。

参考标准:

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1)所有输出都串接了空气开关作为短路保护。功能中1、2、3、4都有接触器进行单独分合闸控制。整机有紧急停机按钮,按下后主接触器断开,全部输出失电。输入有错相和断相显示和保护,如果输入380V相序出错,主接触器将断开,全部的输出都将失电。

    2)功能中5、6、7、8、9、10、11、12不受接触器控制,只要总空开和相关空开合上就能输出。

    3)三相AC 0~430V可调电压、单相AC 0~250V可调电压、直流DC 0~300V可调电压;这三个功能最好不要同时使用。以免过载。

    能够把三相AC 0~430V调压输出的电压,电流;AC 0~250V可调电压输出的电压、电流;直流DC 0~300V可调电压的电压,移相调流输出的电流和电压(380V参考)进行数据上传。

    三相100VAC输出,多路直流电压输出,移相调流输出的电流输出;都是隔离变压器输出。

    1.额定工作条件:环境温度-10℃~50℃;

    2.相对湿度:<85%(不结露);

    3.输入电源:三相四线AC380V(+10%),50Hz ;

    4.三相AC0~430V可调电压(10A)(带相序切换)一组;

    5.单相AC0~250V可调电压(10A), 一组;

    6.直流DC0~300V可调电压(10A),一组;

    7.三相AC0~20A移相可调电流、三相四线AC380V参考电压输出;

    8.380V参考电压与电流之间的相角可定制),输出切换开关,一组 ;

    9.三相AC100V固定电压(5A),3只1P空开单独控制,一组;

    10.三相AC380V固定输出,两路单相AC220V固定输出,4P空开控制,一组;

    11.24V/36V/48V/110V/220V直流输出(1A);开关切换输出电压,一组 ;

    12.合分闸开关量输出,两组;

    13.时间继电器开关量输出,一组;

    14.带有回路直阻测量功能 , 一组;

    15.485和USB数据输出,一组;

    16.外形尺寸:宽730mm ,深800mm, 高1095mm;

    17.重量:80kg;
