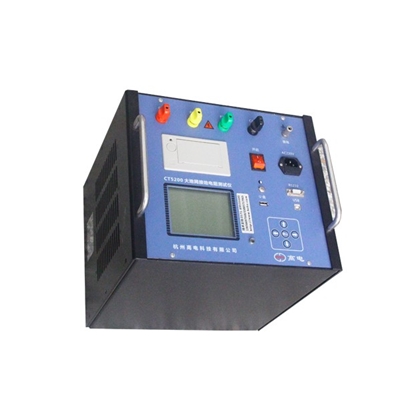

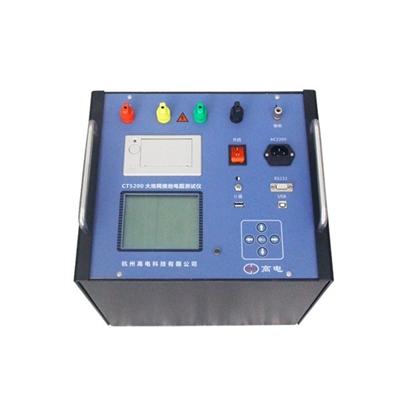

CT5200大地网接地电阻测试仪

本仪器是测量接地装置特性参数的专用仪器。仪器采用新型变频交流电源,异频抗干扰技术,并采用32位ARM处理器控制和信号处理等,能在变电站强干扰环境下准确测量。测量结果由大屏幕液晶显示,自带微型打印机及U盘存贮等。

参考标准:

DL/T 475-2017

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、本仪器是测量接地装置特性参数的专用仪器。

    2、仪器采用新型变频交流电源,异频抗干扰技术,并采用32位ARM处理器控制和信号处理等,能在变电站强干扰环境下准确测量。

    3、测量结果由大屏幕液晶显示,自带微型打印机及U盘存贮等。

    4、测量接地装置接地阻抗或电阻。

    5、测量接地装置之间的导通阻抗或电阻。

    6、测量土壤电阻率。




    1、接地阻抗测量范围:0~5000Ω;

                        分辨率:0.001mΩ;

    2、测量准确度:±(读数×1%±0.01Ω);

    3、接线方式:标准四极法;

    4、自动测量;

    5、试验频率:单频40Hz,45Hz,47.5Hz,50Hz,52.5Hz,55Hz,60Hz,65Hz;

                        双频45/55Hz,55/65Hz,47.5/52.5Hz,40/60Hz;

         精      度:±0.01Hz;

    6、电流输出:1.0~5.0A,1A步进;

    7、最大输出电压:400V;

    8、主要保护:接地保护、误接380V等保护、声光报警等功能;

    9、测量线要求:电流线铜芯截面积≥1.5mm2

                          电压线铜芯截面积≥1.0mm2

    10、工作电源:180V~270VAC/10A,50Hz±1%;

    11、数据存储:存储100组测量数据;

    12、通讯接口:标准RS-232接口/USB接口;

    13、工作环境:温度-10~50℃  湿度<90%;

    14、仪器重量:21kg(不含线缆)

    15、尺      寸:主机长290mm×宽230×高335mmmm
