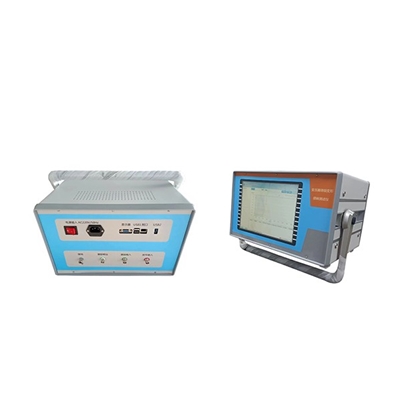

CT3800变压器绕组变形测试仪(单频响)

变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量,采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法,能对变压器内部故障作出准确判断。

参考标准:

DL/T 911-2016

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、采集控制采用高速、高集成化微处理器。

    2、笔记本电脑与仪器之间通信USB接口。

    3、使用工控机与测量仪器一体化,在测量现场不需使用移动电脑。

    4、硬件机芯采用DDS专用数字高速扫频技术(美国),通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。

    5、高速双通道16位A/D采样(现场试验改变分接开关,波形曲线有明变化)。

    6、信号输出幅度软件调节,最大幅度峰值±10V。

    7、计算机将检测结果生成电子文档(Word)

    8、仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式

    9、幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标(频率)具有线性分度及对数分度两种,因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线,用户可根据实际需要选用。

    10、检测数据自动分析系统:

    横向比较A、B 、C三相之间进行绕组相似性比较,

    其分析结果为:

    ①一致性很好

    ②一致性较好

    ③一致性较差

    ④一致性很差,

    纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较,

    其分析结果为:

    ①正常绕组

    ②轻度变形

    ③中度变形

    ④严重变形

    11、可自动生成Word电子文档,供保存和打印。

    12、该仪器完全满足电力标准DL/T911-2004《电力变压器绕组变形的频率响应分析法》的技术条件。

    线性扫描分布:

         扫频测量范围:(10Hz)-(10MHz)40000扫频点、分辨率为0.25kHz、0.5kHz和1kHz。

    分段扫频测量分布:

         扫频测量范围:(0.5kHz)-(1MHz)、2000扫频点;

                              (0.5kHz)-(10kHz)

                               (10kHz)-(100kHz)

                             (100kHz)-(500kHz)

                             (500kHz)-(1000kHz)

    其他技术参数:

    1、幅度测量范围: (-120dB)至(+20dB)

    2、幅度测量精度: 0.1dB

    3、扫描频率精度: 0.01%

    4、信号输入阻抗:1MΩ

    5、信号输出阻抗:50Ω

    6、信号输出幅值:±20V

    7、同相测试重复率:99.9%

    8、测量仪器尺寸(长宽高)300X340X120(mm)

    9、仪器铝合金箱尺寸(长宽高)310X400X330(mm)

    10、总体重量:10Kg
