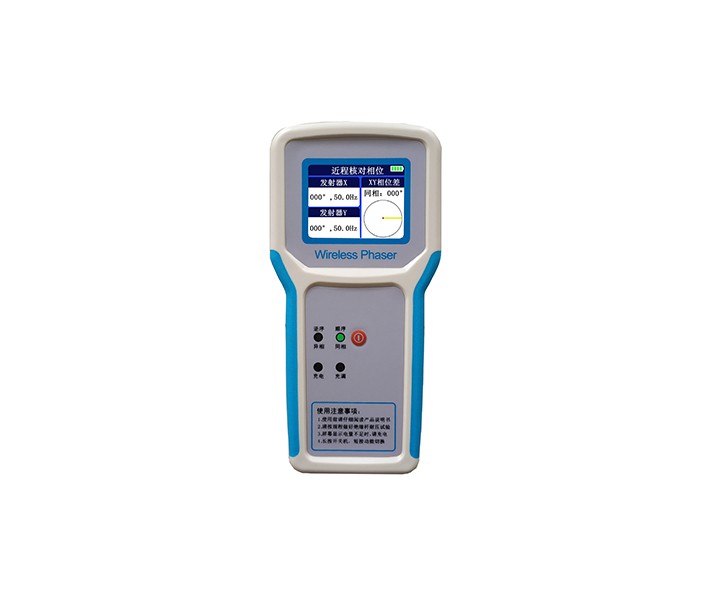

CT9600C无线高压核相仪(500kV/1000kV)

用于两条高压线路并网或环网核相。并且可以升级远程核相的功能。仪器适合6KV~1000KV交流输电线路带电作业和二次侧带电作业,具有高压验电功能。仪器采用无线传输技术,操作安全可靠,使用方便,克服了有线核相器的诸多缺点。同时仪器配置GPS模块,使用两台及以上仪器可以用于远程核相。

参考标准:

DL/T971-2017

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    仪器采用无线传输技术,操作安全可靠,使用方便,克服了有线核相器的诸多缺点。同时仪器配置GPS模块,使用两台及以上仪器可以用于远程核相。

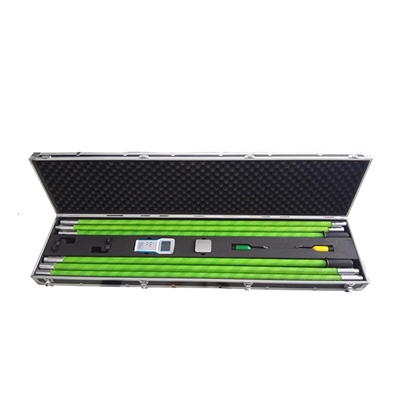

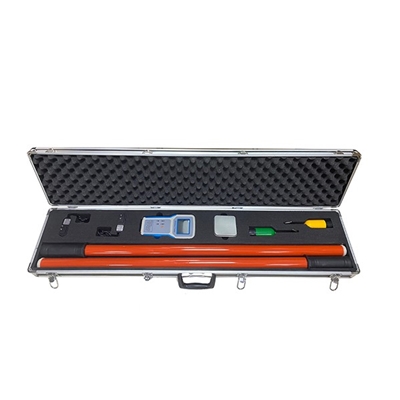

    仪器由发射器和接收主机组成。发射器可以判断线路是否带电,测量线路相位和频率。各发射器将测量的数据通过无线电发送给接收主机,接收主机依据发射器数据计算两线路相位差值,判断同异相。

    远程核相时,两个Y发射器分别将测量数据发送给两台接收主机,主机由GPS授时后同步测量,计算两台主机相位差值即为两线路相位差值,判断两线路同异相。


    选型表:

    型号

    功能

    其他

    CT9600C无线高压核相仪

    适用于6KV~500kV

    配置2对发发生器

    CT9600C+无线超高压核相仪

    适用于6KV~1000KV

    配置2对发发生器

    1、相位差准确度:误差≤5°, 自校误差≤1°。

    2、频率准确度:±0.1HZ。

    3、可跨电压测量范围为6KV~1000KV。

    4、发射器和接收主机的最大传输视距约100米。

    5、真人语音提示测量结果和操作步骤。

    6、3.2英寸彩屏同时显示2条线路相位差、频率、矢量图和同异相结果。

    7、连续1小时无操作自动关机。

    8、发射器和接收主机均内置可充电锂电池,配置5V充电器。

    9、主机内置18650锂电池,电池容量为2500mAH。发射器内置10440锂电池,电池容量为450mAH。

    10、高压测量时泄漏电流<10uA。

    11、发射器工作功耗<0.1W,接收主机工作功耗<0.3W。

    12、工作环境:-35℃--- +45℃ 湿度≤95%RH。
