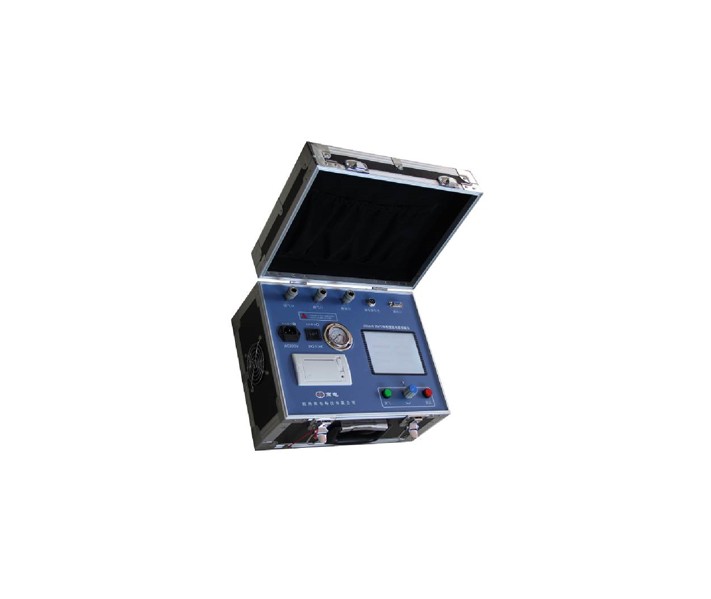

CT2610 SF6气体密度继电器校验仪

SF6密度继电器效验仪是一种智能化的SF6密度继电器校验仪器。该校验仪采用高精度压力传感器及高速率A/D转换器,结合32位高性能微处理器能对各种SF6密度继电器进行性能校验,能准确测量信号动作时当前温度下的压力值,自动完成任意环境温度对20℃时的标准压力换算,并且可即时打印、存储测试数据以备查阅,同时自动识别测试过程中的故障。本产品携带方便,操作简单,测试精度高、稳定性强、可靠性好,体现了仪器“智能型”的特点。

参考标准:

JB/T 10549-2006

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频


    1)本产品采用32位微处理器和TI公司的高速信号处理芯片进行检测与控制,集成程度高。机电一体化设计,精度高,重复性好,可靠性高。

    2)配置了大屏幕中文液晶屏和旋转鼠标(一键飞梭)人机接口,操作简单、界面美观,所有参数及状态一目了然。

    3)自动完成压力测量和20℃值转换,从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃时环境温度下的压力、环境温度。彻底解决了SF6气体密度继电器现场校验难的问题。

    4)所有测试过程由仪器自动完成,不用人工干预,避免了繁琐的人工气路调节操作。

    5)汉字报表式打印测试结果,并对试验结果进行智能分析。

    6)能同时存储50组试验结果,并具有掉电数据保护功能,可随时查询和打印以前的试验结果。

    7)校验过程中无需恒温室,可以在任意有效温度范围内对SF6气体密度继电器、压力表进行校验。

    8)配有多种型号过渡接头,大多数型号开关的密度继电器不用拆卸即可进行现场校验。

    9)校验过程中耗气量极少,不浪费SF6气体,测试成本低,对环境无污染。

    10)具有在线修改系统时钟的功能。

    11)具有在线修改系统压力功能,可以现场修正。

    12)核心元器件采用进口元件,性能可靠。

    13)能同时测试一组报警信号、二组闭锁信号。

    14)使用方便可靠,便携式工具,是SF6密度继电器校验的最佳选择。

    15)内置大容量可充电锂电池,仪器可连续工作8小时,充电时间小于4小时



    1.工作电压:AC220V 50Hz;DC12.6V 4000mAH

    2.仪器功率:50W

    3.仪器精度:0.1级

    4.压力显示分辨率:0.001MPa

    5.压力校验范围:0~1MPa

    6.环境温度显示分辨率:0.1C

    7.环境温度测量范围:-20℃~80℃

    8.工作湿度:90%RH

    9.校验对象:单报警、单闭锁、单报警单闭锁、单报警双闭锁

    10.显示方式:320×240图形点阵单色液晶屏

    11.操作方式:旋转鼠标(一键飞梭)输入

    12.打印机型:高速微型打印机

    13.打印方式:汉字报表式打印

    14.存储容量:可同时存储50组试验结果

    15.外形尺寸:主机 355×275×210(mm3)

    附件箱3850×340×210(mm3)

    16.SF6气体密度显示方式:被测环境下的压力、20℃时的等效压力。

    17.仪器重量:主机6.25kg,附件:9.45kg
