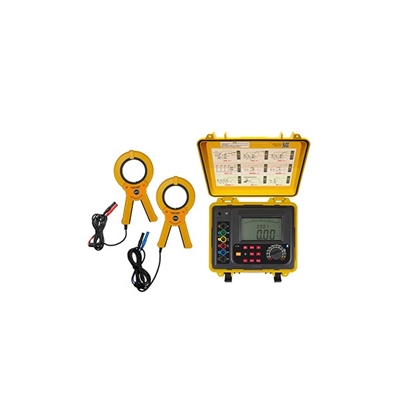

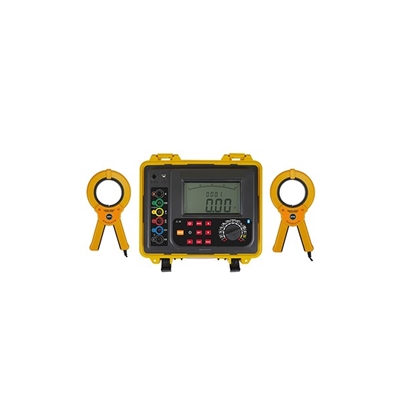

CTCR3200C 双钳接地电阻测试仪

专为现场测量接地电阻、直流电阻、土壤电阻率、接地电流、接地电压而精心设计制造的高端仪表。

参考标准:

DL/T845.2-201X

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1.独特设计的插孔指示灯,准确指示插孔位置,避免操作失误。

    2.12档位功能选择旋钮,各种测试方法展示无遗,使得操作简易快速。

    3.仪表具有蓝牙通讯功能支持安卓系统,用户可使用移动终端非常方便地进行测试操作或读取含有日期时间的测试结果。

    4.仪表外壳采用防水保护箱,防撞、防摔、防水(防护等级IP65)坚固安全耐用,特别适合在户外工地使用。

    5.仪表配有大容量可充电锂电池组。USB接口数据上传功能。

       能

    接地电阻、直流电阻、土壤电阻率、接地电压、接地电流测量

       源

    DC 7.4V 2600mAh 可充锂电池,电池充满约8.4V

       光

    可控背光,适合昏暗场所使用

    测量方法

    直流电阻

    直流电阻二极法

    直流电阻四极法

    接地电阻

    接地电阻二极法

    接地电阻三极法

    接地电阻四极法

    接地电阻单钳三极法(选择法)

    接地电阻单钳四极法(选择法)

    接地电阻双钳法

    土壤电阻率(温纳法)

    接地电流

    电流钳测量

    接地电压

    平均值整流

    测试频率

    128Hz/111Hz/105Hz/94Hz(AFC自动选频)

    短路测试电流

    AC 250mA max

    开路测试电压

    AC 40V max

    电极间距范围

    1m~100m

    显示模式

    4位超大LCD显示,带背光

    测量指示

    测量中LED闪烁指示,LCD倒计数显示

    LCD尺寸

    128mm×75mm

    LCD显示域

    124mm×67mm

    仪表尺寸

    高宽厚:280mm×260mm×160mm

    电流钳尺寸

    高宽厚:223mm×120mm×39mm

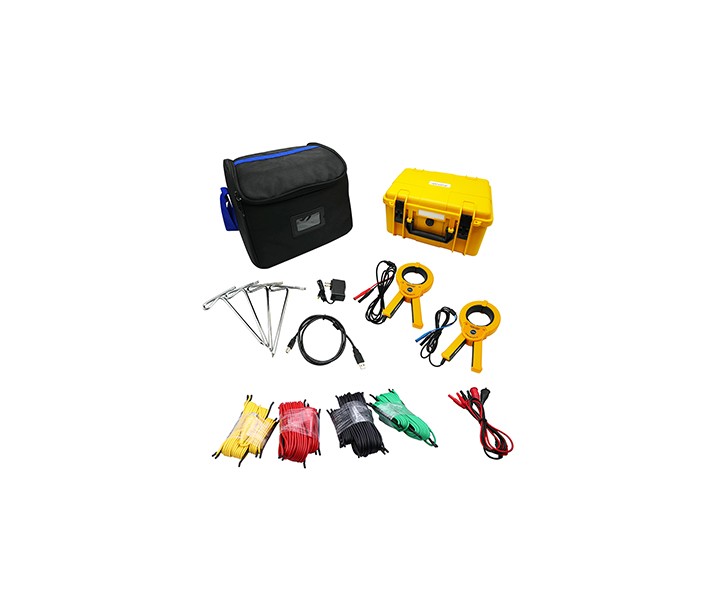

    试 线

    4条:红色20m,黑色20m,黄色10m,绿色10m各1条

    简易测试线

    2条:红色1.6m,黑色1.6m各1条

    辅助接地棒

    4根:φ10mm×250mm935g

    流 钳

    2把:蓝黑插头,红黑插头各1把

    电流钳口径

    φ70mm

    电流钳引线

    2m

    测量时间

    交流电流:约2次/秒

    对地电压:约2次/秒

    接地电阻:约7秒/次

    测量次数

    5000次以上(短路测试,测1次,停30秒再测)

    线路电压

    AC 600V以下测量

    通讯方式

    蓝牙模块,USB接口,存储数据可以通过软件上传电脑

    讯 线

    USB通讯线1条,长1.5m

    数据保持

    保持数据时HOLD”符号指示

    数据存储

    2000组,“MEM”存储指示,显示“FULL”符号表示存储已满

    数据查阅

    查阅数据时READ”符号指示

    溢出显示

    超量程溢出时OL”符号指示

    电流钳低电流指    示

    选择法或者双钳法测量时,当CT2接收的电流信号低于0.5mA时,显示“  ”符号,此时应检查CT2电流钳的钳入方向

    干扰测试

    自动识别干扰信号,干扰电压高于5V时“NOISE”符号指示

    辅助接地测试

    具有辅助接地电阻值测试功能,0.00kΩ~30.00kΩ(100R+rC<50kΩ,100R+rP<50kΩ)

    报警功能

    测量值超过报警设定值时,“嘟--嘟--嘟--”蜂鸣声报警提示

    电池电压

    当电池电压降到约DC 7.2V±0.1V时,电池电压低符号“”显示,提醒仪表需进行充电

    自动关机

    开机15分钟后自动关机

    工作电流

    背光:25mA Max(单独背光耗电)

    待机:25mA Max(开机后背光关闭)

    测量:150mA Max(背光关闭)

       量

    仪表:3490g(含电池)

    电流钳:1100g(2把)

    总重量6800g(含附件)

    工作温湿度

    -10℃~40℃;80%rh以下

    存放温湿度

    -20℃~60℃;70%rh以下

    防护等级

    IP65(合盖时)

    过载保护

    测量接地电阻: C(H)-EP(S)-ES各端口间AC 280V/3秒

    绝缘电阻

    20MΩ以上(电路与外壳之间500V)

       压

    AC 3700V/rms(电路与外壳之间)

    电磁特性

    IEC61326(EMC)

    适合安规

    IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2);IEC61010-031;

    IEC61557-1(接地电阻);

    IEC61557-5(土壤电阻率);

    JJG 366-2004(接地电阻表);

    JJG 1054-2009(钳形接地电阻仪)。


    测量功能

    测量范围

    精度

    分辨率

    二三四线法测量接地电阻(R)、直流电阻(R)

    0.00Ω~29.99Ω

    ±2%rdg±5dgt

    0.01Ω

    30.0Ω~299.9Ω

    ±2%rdg±3dgt

    0.1Ω

    300Ω~2999Ω

    ±2%rdg±3dgt

    3.00kΩ~300.00kΩ

    ±4%rdg±3dgt

    10Ω

    选择法测量接地电阻(R)

    0.00Ω~29.99Ω

    ±2%rdg±5dgt

    0.01Ω

    30.0Ω~299.9Ω

    ±2%rdg±3dgt

    0.1Ω

    300Ω~3000Ω

    ±2%rdg±3dgt

    双钳法测量接地电阻(R)

    0.01Ω~0.99Ω

    ±10%rdg±5dgt

    0.01Ω

    1.0Ω~29.9Ω

    0.1Ω

    30Ω~100Ω

    土壤电阻率(ρ)

    0.00Ωm~99.99Ωm

    根据R的测量精度而定

    (ρ=2πaR

    a:1 m~100m;

    π=3.14)

    0.01Ωm

    100.0Ωm~999.9Ωm

    0.1Ωm

    1000Ωm~9999Ωm

    1Ωm

    10.00kΩm~99.99kΩm

    10Ωm

    100.0kΩm~999.9kΩm

    100Ωm

    1000kΩm~9000kΩm

    1kΩm

    接地干扰电压(V50Hz/60Hz

    AC 0.0~100.0V

    ±2%rdg±3dgt

    0.1V

    接地干扰电流(A

    50Hz/60Hz

    AC 0.00mA~600.0A

    ±2%rdg±3dgt

    0.01mA
