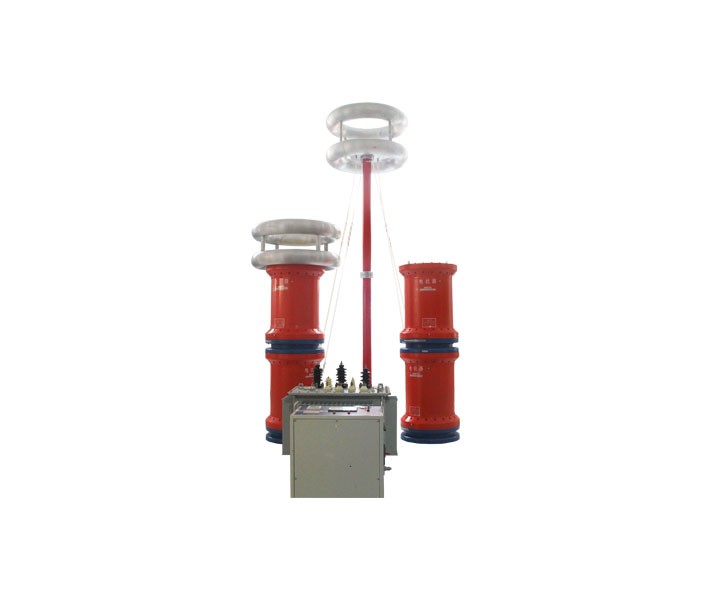

CTSR - 2000kVA/400kV 变频串联谐振试验装置

可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容,电感,频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性

参考标准:

DL/T 849.6-2016

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    基本功能


    1、变频电源的放置为纵向和横向,特别适合现场操作及观察;

    2、内外部具备特殊减震橡胶支撑脚和保护铝箱,可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性;

    3、参数显示:触摸或外接鼠标大屏幕液晶界面显示系统可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容,电感,频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性;

    4、参数设置:大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置,可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择;

    5、试验模式:触摸屏和外接鼠标操作,有全自动、半自动、手动三种运行状态。具备升压、调谐(含手动、自动)、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等;

    6、保护功能及其信息提示:具备高压过压保护、低压过流、过流保护,以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能;

    7、 数据存储功能:试验结果保存(手动保存)、打印、上传、回查等

          试验结果:手动或自动试验完毕后,在试验结果界面中可显示出试验时的详细参数,当试验发生中断时,可提示中断状态。可将参数保存在存储器中,该存储器为非易失存储器,可保存50次试验记录;

          数据查询:可将已保存的试验结果数据显示到屏幕上,同时具有USB接口,可将数据输出打印或利用设备所携带打印机打印;(打印机属客户自选,若客户有此需求,须在合同中予以特别写明)

    8、自动稳压功能:系统根据设定的试验电压或手动升压结果,自动跟踪并维持稳定的试验电压,电压稳定度可达1.0%;

    9、调频范围及频率分辨率均可设定:调频范围可设为30~300Hz、45~100Hz、200-300Hz、按需设置,可加快调谐过程;频率分辨率根据需要,可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz,在调谐效率与调谐精准度之间取得优化平衡;

    10、频率调节分为粗调和细调,并可自动寻找试验谐振点,保证谐振频率在整个试验过程中不发生漂移;


    试验关系列表:


    设备组合

    被试品对象

    电抗器

    1000kVA/200kV两节

    激励变压器输出端选择

    35kV/300mm2电缆2km

    使用电抗器两节并联

    5kV

    110kV/630mm2电缆1.5km

    使用电抗器两节并联

    5kV

    220kV/630mm2电缆0.5km

    使用电抗器两节串联

    10kV

    220kV/80000kVA主变中性点

    使用电抗器两节串联

    及补偿电容器

    10kV

    220kV GIS、开关

    使用电抗器两节串联

    20kV



    装置主要技术参数:

    1、额定容量:2000kVA;

    2、输入电源:三相380V电压,频率为50Hz;

    3、额定电压:200kV;400kV;

    4、额定电流: 10A;5A;

    5、工作频率:30-300Hz;

    6、装置输出波形:正弦波

    7、波形畸变率:输出电压波形畸变率≤1%;

    8、工作时间:额定负载下允许连续60min;过压1.1倍1分钟;

    9、温    升:额定负载下连续运行60min后温升≤65K;

    10、品质因素:装置自身Q≥30(f=45Hz);

    11、保护功能: 对被试品具有过流、过压及试品闪络保护(详见变频电源部分);

    12、测量精度:系统有效值1.5级;



    部件参数:

    1、激励变压器JLB-45kVA/5/10/20kV/0.4kV   1台

         a) 额定容量:45kVA;

         b) 输入电压:0-400V,单相;

         c) 输出电压:5/10/20kV

         d) 结    构:油式;

         e) 重    量:约250kg;

    2、变频电源CTSR-F -45kW/380V    1台

         a) 额定输出容量:45kW

         b) 工作电源: 380±10%V(三相),工频

         c) 输出电压:0 –400V,单相,

         d) 额定输入电流:112.5A

         e) 额定输出电流:112.5A

         f) 电压分辨率: 0.01kV

         g) 电压测量精度:1.5%

         h) 频率调节范围:30 – 300Hz

          i) 频率调节分辨率:≤0.1Hz

          j) 频率稳定度:0.1%

          k) 运 行 时 间:额定容量下连续60min

          l) 额定容量下连续运行60min元器件最高温度≤65K;

          m) 噪 声 水 平:≤50dB


    3、高压电抗器DK-1000kVA/200kV   2节

         a) 额定容量:1000kVA;

         b) 额定电压:200kV;

         c) 额定电流:5A;

         d) 电 感 量:135H/单节;

         e) 品质因素:Q≥30 (f=45Hz);

         f) 结    构:油式;

         g) 重    量:约1T;

    4、电容分压器FR-400kV/1500pF    1套

         a) 额定电压:400kV;

         b) 高压电容量:1500pF

         c) 介质损耗:tgσ≤0.5%;

         d) 分 压 比:6000:1

         e) 测量精度:有效值1.5级;

         f) 重    量:约45kg;

    5、补偿电容器BC-160kV/5000pF       1套

        a) 额定电压:160kV;

        b) 高压电容量:5000pF

        c) 重量:23kg


                                                                              (一)配置设备一览表

    序号





    单位

    数量

    备注

    1

    激励变压器

    JLB-45kVA/5/10/20kV/0.4kV

    1

    2

    变频电源

    CTSR-F-45kW/380V

    1

    3

    高压电抗器

    DK-1000kVA/200kV

    2

    4

    电容分压器

    FRC-400kV/1500pF

    1

    5

    补偿电容器

    BC-160kV/5000pF

    1

    6

    内部连接线

    1

                                                                              (二)相关资料一览表

    序号



    单位

    数量



    1

    出厂试验报告

    1

    2

    成套装置使用说明书

    1

    3

    产品合格证和用户意见卡

    1
