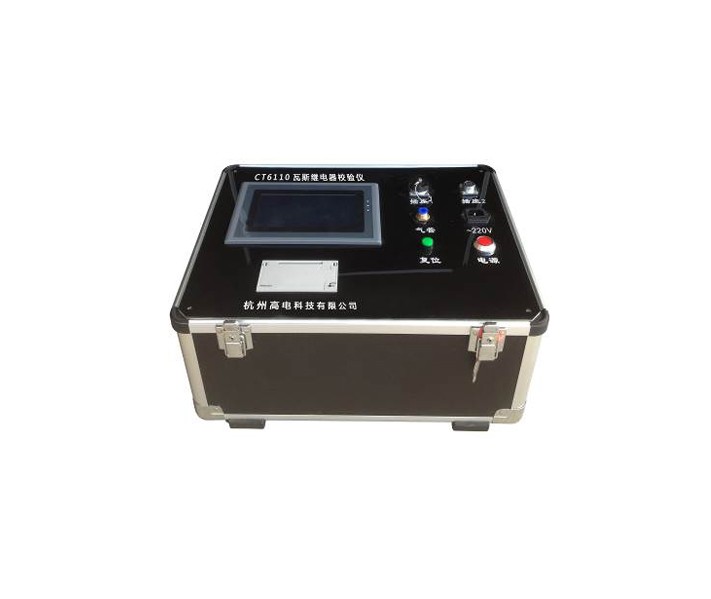

CT6110瓦斯继电器校验仪

气体保护是变压器内部故障的主要保护元件,对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。当油浸式变压器的内部发生故障时,由于电弧将使绝缘材料分解并产生大量的气体,其强烈程度随故障的严重程度不同而不同。气体保护就是利用反应气体状态的气体继电器(有称瓦斯继电器)来保护变压器内部故障的。

参考标准:

DL/T 540-94

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、流速测量模拟变压器内部故障情况,采用压差法测脉冲流速的原理。

    2、应用地区范围更广,校验更精确,采用东北、华中、云南的综合计量基准,可在全国范围内适用。新设计有两种误差修正装置,使测量精度符合国内外标准校验台校验要求。

    3、功能更多、应用范围更广。功能11 种,除具有直接测试QJ—25、QJ—50、QJ—80、QJ—50W、QJ—80W型继电器流速、容积、密封等

    4、本测试仪自动化程度高。采用高性能附彩色触摸屏,操作简单,一目了然,操作实验时除人工配合回油外,实现了测量、参数调整、控制操作、记录打印全自动化。

    5、本测试仪技术性能完全可代替固定式油泵法校验台使用,并具有体积小,便于携带,满足现场试验需要。

    6、本校验仪实现了瓦斯继电保护校验仪流速、容积、密封试验等检验项目,全部自动测试并打印记录。

    1、气体继电器:

         a)流速试验:0.2~1.8m/s,最小分辨率0.01m/s精度0.5级;

         b)容积试验:0~500ml,最小分辨率5ml,最大误差≤5%.

         c)  密封试验:0~150Kpa,最小分辨率0.1 Kpa,精度1.0级,时间20min.

    2、试验介质:瓦斯继电器试验介质为25#变压器油;

    3、电源:AC220v   50HZ,功率240W;

    4、仪器箱:

         由于本系列产品的整机集成化程度高,产品共有两只铝合金箱组成。

         瓦斯继电器校验仪:外型尺寸:70×30×60cm,重量35kg;

         彩屏触摸微机测控箱:外型尺寸:51×41×33cm,重量15kg;
