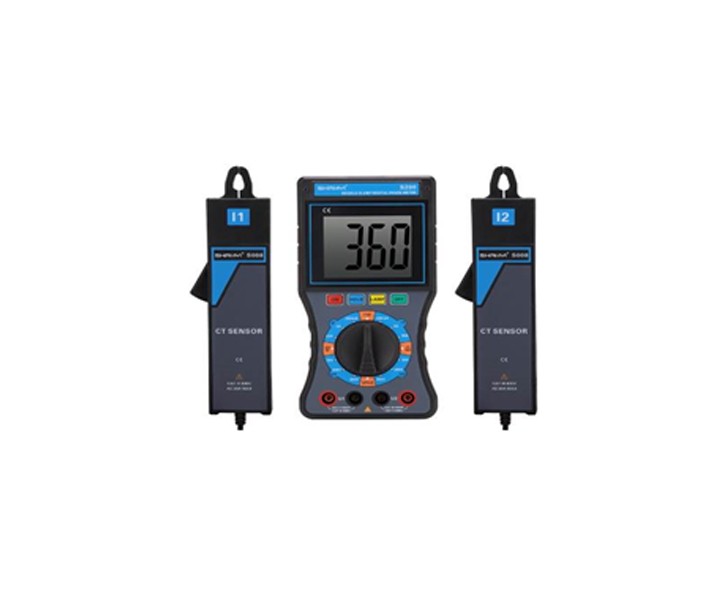

CTS200 双钳数字相位伏安表

可以在被测回路不开路的情况下直接测量交流电压和交流电流,测量两电压间、两电流间和电压电流间的相位,此外,还可间接测得电路的功率因数和功率,可以判别三相相序,变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等。仪表超大LCD显示屏,字高达40mm,具有背光,显示一目了然。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。

参考标准:

GB/T 13978-2008

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    双钳数字相位伏安表是一款专为现场测试的多功能仪表,具有高精度、高稳定、低功耗、使用方便等特点。

    功    能

    相位、交流电流、交流电压、交流漏电流、相序直接测试;变压器组别、感性、容性电路判别;功率因数、功率间接测试

    电    源

    DC9V 碱性干电池(1.5V AA×6)

    功    耗

    开启背光灯最大约35mA,电池连续工作约40小时

    关闭背光灯,仪表耗电约5mA,电池连续工作约300小时

    显示模式

    LCD显示,蓝屏背光功能,适合昏暗场所

    LCD尺寸

    70mm×62mm

    LCD显示域

    64mm×54mm

    仪表尺寸

    长宽厚:196mm×92mm×54mm

    钳口尺寸

    φ7.5mm×13mm

    采样速率

    约3次/秒

    量    程

    交流电压:0~20V/200V/600V

    交流电流:0~200mA/2A/20A

    相位:0~360°

    测量相位时

    测U1-U2相位时:30V~600V

    被测信号的

    测I1-I2相位时:10mA~20.00A

    幅值范围

    测U1-I2或I1-U2相位时:10V~600V、10mA~20.00A

    数据保持

    测试中按HOLD键保持数据,“DH”符号显示

    自动关机

    开机约15分钟后,仪表自动关机,以降低电池消耗

    电压检测

    当电池电压低于7.2V时,电池电压低符号显示,提醒更换电池

    仪表质量

    主机约550g(带电池),表钳约170g×2,测试线约250g

    测试线长度

    1.5m

    电流钳线长

    2m

    工作温湿度

    -10℃~40℃; 80%Rh以下

    存放温湿度

    -10℃~60℃; 70%Rh以下

    输入阻抗

    测试电压各档输入阻抗为:2MΩ

    测U1U2相位时电压输入阻抗为:40kΩ

    耐    压

    仪表上盖与电池盖板螺钉之间耐受2000V/50Hz的正弦波交流电压历时1分钟

    绝    缘

    仪表线路与外壳之间、两电压输入端之间≥10MΩ

    结    构

    双重绝缘
