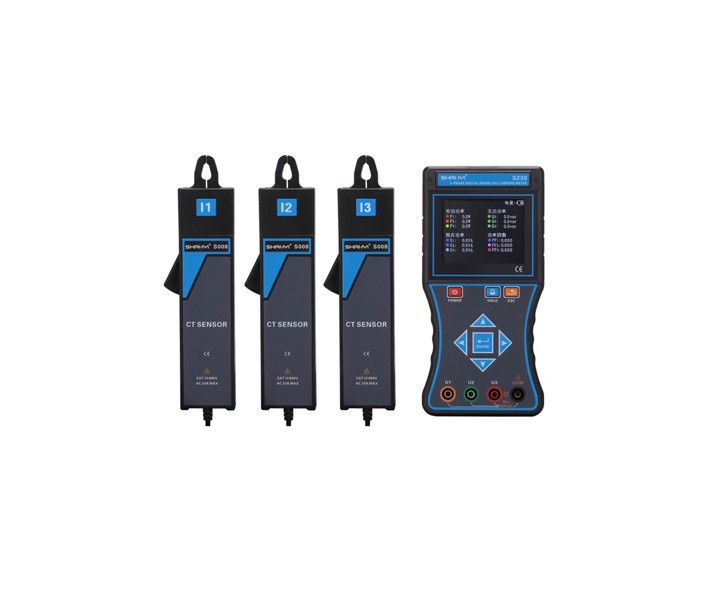

CTS230 三钳数字相位伏安表

三相智能相位伏安表是一款专为现场测试的多功能智能仪表,由主机、电流钳(3把)、测试线(4条)等组成。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。

参考标准:

GB/T 13978-2008

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    同时测试三相380V/220V电力系统中的电流、电压、相位、频率、相序、有功功率、无功功率、视在功率、功率因素、电流矢量和,判别变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等;

    1、电源:DC 3.7V大容量可充锂电池,USB充电接口,充满电连续工作约10小时;

    2、额定电流:约150mA;

    3.显示模式:3.5寸真彩液晶屏显示;

    4、仪表尺寸:长宽厚:196mm×92mm×54mm;

    5、钳口尺寸:φ7.5mm×13mm;

    6、采样速率:约3次/秒;

    7、量程:交流电压:0.00V~600V;

    8、交流电流:0.0mA~20A;

    9、相位:0.0°~360°;

    10、频率:45.00Hz~65.00Hz;

    11、有功功率:0.0W~12kW;

    12、无功功率:0.0W~12kVAR;

    13、视在功率:0.0W~12kVA;

    14、功率因数:-1~+1;

    15、电流矢量和:0mA~60.0A;

    16、分辨率电压:AC 0.01V;

    17、电流:AC 0.1mA;

    18、相位:0.1°;

    19、频率:0.01Hz;

    20、有功功率:0.1W;

    21、无功功率:0.1VAR;

    22、视在功率:0.1VA;

    23、功率因数:0.001;

    24、电流矢量和:1mA;

    25、精度(基准条件下)

    26、电压:±(0.5%量程);

    27、电流:±(0.5%量程);

    28、相位:±1°(注:工作条件下的相位误差:10mA~20A为±3°;10mA以下±6°);

    29、有功功率±(1.0%量程);

    30、无功功率±(1.0%量程);

    31、视在功率±(1.0%量程);

    32、频    率±(1.0%量程);

    33、功率因数±0.03;

    34、相序:

    a)正相:U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁;

    b)反相:U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁;

    35、检测速率:约2秒/次;

    36、数据保持:测试中按HOLD键保持数据,“HD”符号显示;

    37、数据存储:500组;

    38、充电接口:USB型充电接口;

    39、自动关机:开机约15分钟后,仪表自动关机,以降低电池消耗;

    40、背光功能:有,适合昏暗场所及夜间使用;

    41、电压检测;当电池电压低于3.2V时,电池电压低符号显示,提醒给电池充电;

    42、仪表质量:主机:550g(带电池);

    43、电流钳:185g×3;

    44、测试线:250g;

    45、测试线长度 1.5m;

    46、电流钳线长 2m;

    47、工作温湿度:-10℃~40℃;80%Rh以下;

    48、存放温湿度:-10℃~60℃;70%Rh以下;

    49、输入阻抗:测试电压输入阻抗为:1MΩ;

    50、耐    压:仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟;

    51、绝    缘:仪表线路与护套外壳之间≥100MΩ;

    52、结    构:双重绝缘,带绝缘防振护套;

    53、适合安规:IEC61010-1 CAT Ⅲ 600V,IEC61010-031,IEC61326污染等级2;
