·本设备使用交流220V电源；

·本设备可控输出5～270V可调直流电源；

·可作为电机储能电源，但不适合CD机构作为合闸电源使用。

（一）名称和分类

名称：断路器调试电源；

环境组别：属GB 6587.1-86《电子测量仪器环境试验总纲》中的III组仪器(即可在室

外环境使用)。

（二）主机结构型式与尺寸

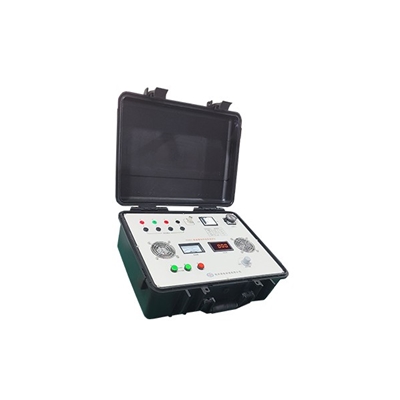

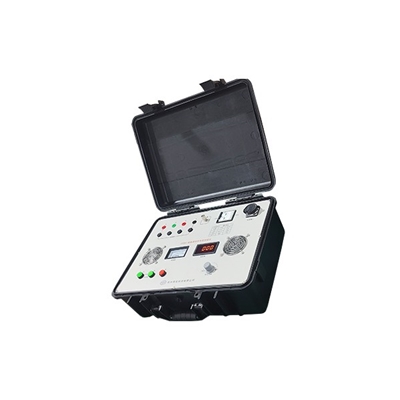

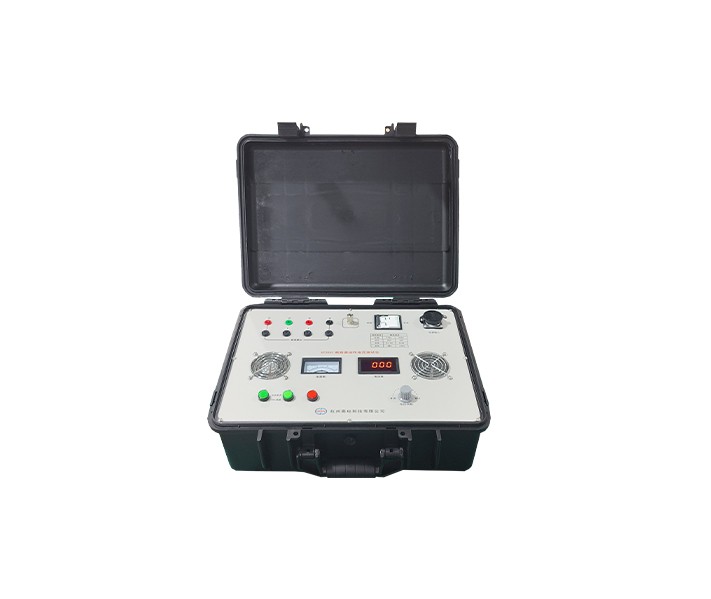

ABS机箱 456×372×185mm

重量：10kg

（三）使用电源

电压：AC220V；

频率：50HZ。

（四）使用环境要求

环境温度：-10℃～40℃；

相对湿度：≤ 80%。

（五）安全性能

绝缘电阻：> 2MΩ；

漏电流：< 10mA；

介电强度：电源进线对机壳能承受1500V（50Hz有效值）1分钟的耐压。

（六）直流电源

工作方式：间断工作。连续工作2分钟（无风冷），间断2分钟；

输出电压：5～270V连续可调；

额定电流：30A连续

负载变化率：≤1%。
