1. 适用于各电压等级变电站、发电厂、水电站等大中小型接地网的分流向量检测。

2. 系统功能主要包含地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、杆塔分流、杆塔分流向量、接地桩（电流极、电压极）电阻、导通电阻、土壤电阻率等接地参数的测量。

3. 基于工业级32位ARM处理平台，采用全数字信号处理技术，测量数据准确、可靠稳定。采用标准四极法测量，消除了导线引起的测量误差。

4. 支持单频、双频自动测量，整数频点步进，兼容直接测量、柔性罗氏线圈和钳形电流表三种测量方式，无需设置系统自动识别。

5. 支持北斗+GPS/无线两种同步精确测量方式切换，配置大功率八木定向天线，在地下室等GPS信号弱的场景下仍能无线传输可靠测量，传输距离大于1000米（空旷及无遮挡下可达2000米）。

6. 抗干扰能力强，测试数据稳定可靠，在变电站强干扰环境下仍能准确、稳定测量。

7. 大地网接地电阻测试仪，采用大屏液晶显示，内置大容量存储器，微型热敏打印机，RS232接口，USB接口，支持U盘使用，可存储100条测试数据，打印测试数据。

8. 配置手持式背带设计选频电压表、分流矢量测试仪，搭载4.1寸以上全彩液晶触摸屏，内置锂电池，可进行长时间户外测试，具有U盘和RS232接口，支持内部存储和数据转存，微型打印机连接。可选配阻抗、电压电流与分流向量测量功能一体集成的选频电压分流表。

9. 手持式电流采集无线通讯仪，组合后可搭配任意地网测试主机（需具备电流保持输出功能）进行分流向量测量，在传统地网主机基础上增加分流测量功能。

10. （可选配）配置手持式背带设计选频电压表、分流矢量测试仪，搭载4.1寸以上全彩液晶触摸屏，内置锂电池，可进行长时间户外测试，具有U盘和RS232接口，支持内部存储和数据转存，微型打印机连接。

11. 配备户外放线GPS定位APP（安卓），支持GPS自动定位、手动输入模式，可实时计算测量放线直线距离和角度，辅助测量放线定位用。

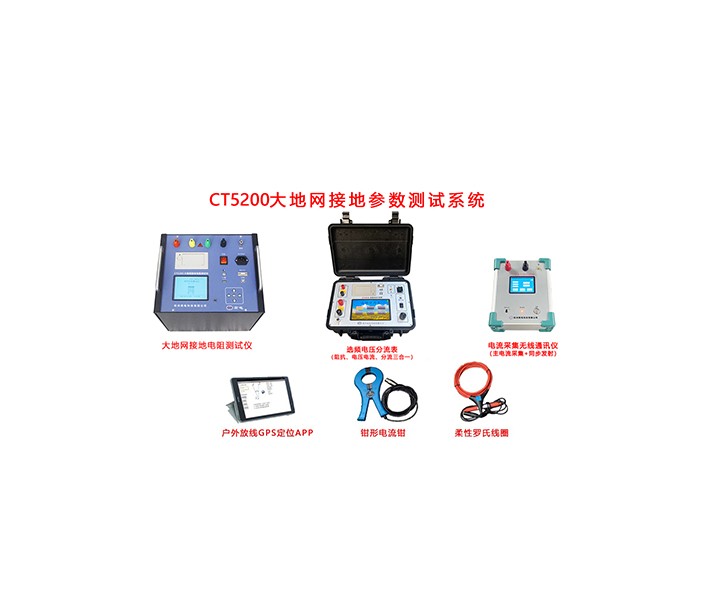

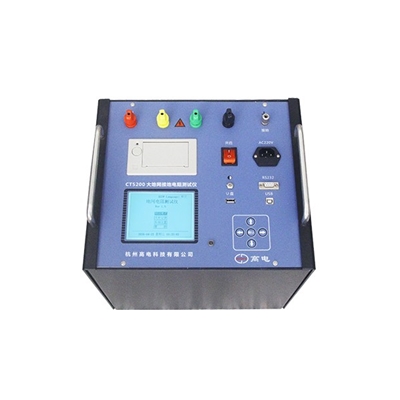

CT5200大地网接地电阻测试仪

1. 接地阻抗测量范围：0～2000Ω,分辨率:0.001mΩ

2. 测量准确度：±(读数×1%±0.01Ω)

3. 测量方式：标准四极法自动测量

4. 试验频率：单    频：40Hz,45Hz,47.5Hz,50Hz,52.5Hz,55Hz,60Hz,65Hz

双    频：45/55Hz,55/65Hz,47.5/52.5Hz,40/60Hz

精    度：±0.01Hz

5. 电流输出：1A/2A/3A/4A/5A/10A输出

6. 最大输出电压：200V/400V

7. 主要保护：接地保护、误接380V等保护、声光报警等功能

8. 测量线要求：电流线铜芯截面积≥1.5mm2；电压线铜芯截面积≥1.0mm2

9. 工作电源：180V～270VAC/10A，50Hz±1%

10. 数据存储：存储100组测量数据

11. 通讯接口：标准RS-232接口/USB接口

12. 工作环境：温度-10～50℃  湿度<90%

13. 仪器重量：21kg(不含线缆)

14. 尺    寸：主机长290mm×宽230×高335mmmm

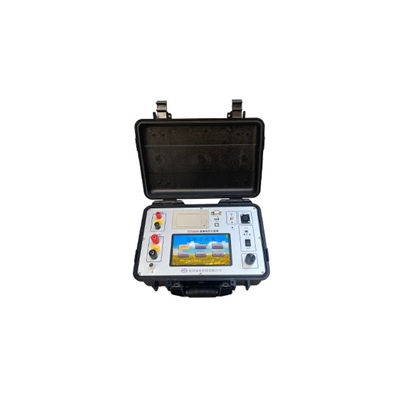

CT5202A选频电压分流表

1. 彩色7英寸触摸液晶屏显示，全中文汉字菜单提示，操作方便

2. 兼容罗氏线圈和钳形电流卡钳连接，测试频率自动跟随识别

3. 可测量试验电流、分流电流、角度、测试频率等数据

4. 具有北斗+GPS/无线信号两种模式同步精确测量

5. 历史数据自由选取有效条目参与分流系数计算，无需人工计算

6. 电源供电：内置大容量锂电池供电，连续工作时间≥8h，支持户外长时间测量

7. 测量功能：试验电压电流、分流向量及分流系数计算

8. 频率范围：40～70Hz（分流向量频率范围：45～65Hz），步进1Hz

9. 电流范围：AC 1～50A，准 确 度：±1.0%读数±0.5mA

10. 分流向量电流幅值：AC 10mA～20A，准 确 度：钳    表：±2%×读数±2mA；

罗氏线圈：±10%×读数±2mA；

11. 角度范围：180.0°～-180.0°，准确度：5°，分辨率1°（注意: 罗氏线圈电流幅度的稳定性受多种因素制约。分流电流测试尽量采用直接电流和钳形表模式。）

12. 测试模式：兼容罗氏线圈以及钳形电流钳方式自动识别。

13. 抗干扰能力：优于1000倍信号幅值

14. 数据计算：分流数据可自动计算，也可手动选取有效数据参与计算

15. 数据存储：U盘和内部存储（单台内部可存储100组测量数据）

16. 通讯接口：标准RS-232接口/USB接口

17. 打 印 机：热敏打印机

18. 充电电源：DC 16.8V，1A

19. 外形尺寸：ABS便携机箱365×269×169 mm

20. 仪器重量：≤3.5kg (不含测试线)

CT5202C电流采集无线通讯仪

1. 电源供电：内置大容量锂电池供电，连续工作时间≥8h

2. 频率范围：45～65Hz

3. 电流测量范围及准确度: 测量范围1～50A

4. 准 确 度：±0.5%读数±0.5mA

5. 支持GPS+北斗/无线信号两种同步模式

6. 抗干扰能力：优于1000倍信号幅值

户外放线GPS定位APP

1. 支持安卓系统，GPS自动定位、手持输入模式

2. 自动计算户外测试线直线距离及角度

配置清单：
