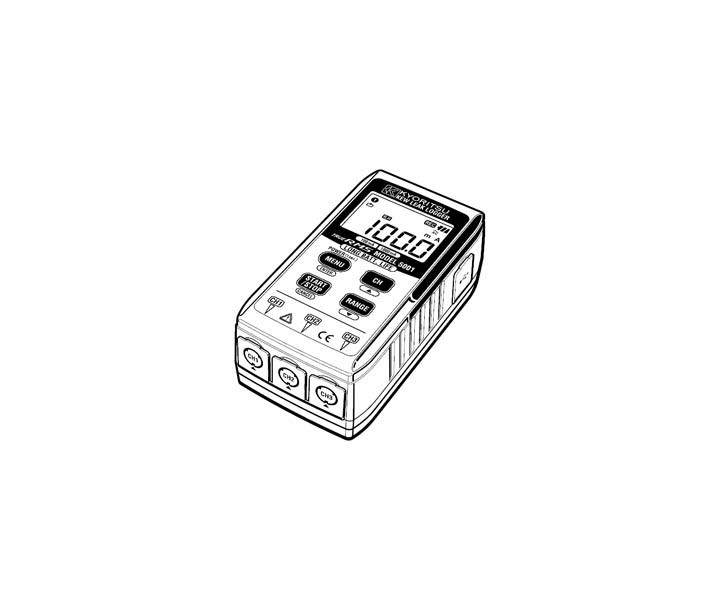

KEW5001 漏电记录仪

本仪器适用于测试并记录泄漏电流。能够利用钳形传感器通过 3 个通道记录泄漏电流。可测定和记录最大范围 AC 1000mA rms(50/60Hz)的真有效值。

参考标准:

IEC 61010-1 :2001

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、测量范围及精确度

         连续记录模式[RMS](AC 50/60Hz,正弦波):

    量程

    测试范围

    仪器精确度

    与传感器结合的准确度

    100mA

    0~100.0 mA

    ±1.0%rdg±5dgt

    ±2.0%rdg±10dgt

    1000mA

    0~1000 mA

    ±2.0%rdg±6dgt






          峰值系数≤2.5:正弦波精确度+2%+5dgt

          事件 / 区间最大值记录模式[RMS]( AC 50/60Hz,正弦波):

    量程

    测试范围

    仪器精确度

    与传感器结合的准确度

    100mA

    0~100.0 mA

    ±1.5%rdg±7dgt

    ±2.5%rdg±12dgt

    1000mA

    0~1000 mA

    ±2.5%rdg±8dgt






          *电流设定值的判定精确度(事件 / 区间最大值 / 截获记录模式)、

          *截获记录模式瞬时值精确度:

    量程

    测试范围

    仪器精确度

    与传感器结合的准确度

    100mA

    0~100.0 mA

    ±3%rdg±2%fs

    ±4%rdg±2.5%fs

    1000mA

    0~1000 mA

    ±4%rdg±2%fs





    2、工作方式:逐次比较方式

    3、输入:交流电压(AC 100mV/A)

    4、额定最大工作电压:AC 170mVrms,250mV 峰值

    5、输入通道数:3

    6、测定方式:真有效值演算

    7、RMS 测试时间间隔:1 秒~60 分钟:由记录间隔决定。

    8、连续记录模式:约 100ms:每 3.3 秒采样一次。(检测电流:采样间隔约 1.6ms)

    9、区间最大值、事件记录模式:约 100ms:每 1ms 采样一次。(检测电流:采样间隔约 0.5ms)

    10、截获记录模式显示:液晶显示屏

    11、电池电压警告4 格电量显

    12、输入过量显示:超过测定范围,显示“OL”(最大表示 1049 计数)

    13、自动关机功能:最后操作后 3 分钟自动关机(记录停止时)

    14、使用环境:室内使用,高度 2000m 以下

    15、保证精度温湿度范围:23ºC±5ºC   相对湿度 85% 以下,不结露

    16、操作温湿度范围:0ºC ~50ºC   相对湿度 85% 以下,不结露

    17、存储温湿度范围:-20ºC ~ 60ºC 相对湿度 85%以下,不结露

    18、电池:DC6V   碱性电池(LR6)×4 节(M5000)

                    DC9V   碱性电池(LR6)×6 节(M5001)

    19、消耗电流:约 5mA

    20、连续使用可能时间:MODEL    5000:约 25 天(常温);MODEL    5001:约 40 天(常温)。

    21、安全规格:IEC 61010-1 :2001   CAT Ⅲ 300V 污染度 2     IEC 61326(EMC 标准

    22、过载保护:最大 AC1500A/10 秒(使用传感器 M-8143 时)

    23、耐电压:AC3536V(RMS 50/60Hz)/5 秒

    24、绝缘电阻:50Mohm 以上/1000V

    25、外形尺寸:111(L)×60(W)×36(D)mm(M5000)

                       111(L)×60(W)×42(D)mm(M5001)

    26、重量:约 255g(M5000)/ 315g(M5001)(含电池)

    27、附件:

        (1)碱性电池 LR6×4 节(M5000) 碱性电池 LR6×6 节(M5001)

        (2)图表显示软件 CD 光盘(1)KEW LOG SOFT

        (3)USB 电缆(

        (4)便携式外壳

        (5)使用说明书

         可选件:

        (6)漏电流钳形传感器(M-8141/8142/8143)

        (7)硬质外壳(M-9119)

        (8)传感器延长线(M-7147)
