CT-OWTS 电缆振荡波局放检测系统

CT-OWTS 型振荡波是我公司自主研发生产的电缆评估系统,其产品结构紧凑,系统集成直流高压输出、无晕电抗、局放同步测量单元,体积小巧,便于运输。

参考标准:

DL/T 849.5-2019

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    CT-OWTS 型振荡波是我公司自主研发生产的电缆评估系统,其产品结构紧凑,系统集成直流高压输出、无晕电抗、局放同步测量单元,体积小巧,便于运输。 特别是中低压振荡波设备科轻松在地下室、开关柜间等空间局促的场地进行检测试验。 CT-OWTS 型振荡波设备功能强大,可对电缆提供耐压测试、故障定位、局放诊断、介损检测 等各种评估手段,为电力工作人员对电缆资产的管理提供一个综合性可靠的决策依据。


    Ø 10kV电缆振荡波局部放电检测系统 CT-OWTS 30

    CT-OWTS 30适用于测试6kV~10kV电压等级电力电缆。最高输出电压 30kV,最大输出电流达到12mA,设备仅有50kg,590×450×390mm 的体积是世界上同类产品的一半,便于搬运、试验。设备无高压裸露,现场试验更安全

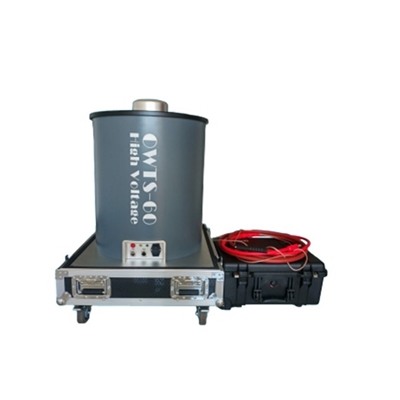

    Ø 35kV电缆振荡波局部放电检测系统 CT-OWTS 60

    CT-OWTS 60 适用于测试6kV~35kV电压等级电力电缆。最高输出电压 60kV,最大 输出电流达到10mA,是同类产品中输出功率最高的设备,节省了现场的试验时间。最小可测电压达 3kV 可轻松覆盖35kV电压等级以下电缆的振荡波试验。


    10kV 电缆振荡波局部放电检测系统

    序号

    名称

    项目

    协议参数值

    1

    10kV电缆振荡波

    局部放电检测

    及定位设备主机

    产品型号规格

    CT-OWTS 30

    能要求

    10kV电缆进行振荡波局放测量和定位,测量局放起始电压、熄灭电压、局放水平,并准确定位多个局放缺陷位置。

    振荡电源输出电压峰值

    0-2.0U0  (U0≤8.7kV)

    振荡频

    50-800 Hz

    缆电容

    0.05 μF -4 μF

    局部放电定位带宽

    150kHz-45MHz

    局放采样率

    不小于100MHz

    局放测量精

    1 pC

    定位精度

    0.1 m

    局放校准量

    50 pC~200nC

    压充电电流

    12 mA

    缆介损测量范围

    0.1%-5%,自动测量

    测试时间

    测试时100ms以内,无损测试

    阻尼振荡波,具备频域滤波和小波滤波功能

    及介损测量

    动测量电缆电容

    动测量电缆介损

    局放水平及趋势

    描绘局放水平,具备补偿功能,真实还原局 放量的实际大小

    具备行波测距功能,通过一体化软件校准和 修正电缆长度、接头位置和波速

    线控制

    通过无线局域网(WLAN) 控制高压输出, 保证人身安全

    混合电缆修

    具备混合电缆波速误差修正功能

    析功能

    自动和手动分析功

    缆长度修正

    缆长度修正功能

    加压模式

    值、相电压、有效值三种加压模式

    自放电

    动放电功能

    干扰

    无线、有线连接功能,排除现场信号干扰

    2

    全控制装置

    控制

    紧急停机功能和安全控制回路;含有紧急制按钮和运行指示灯

    3

    脉冲校准仪

    局放校准仪

    1pC  200nC

    4

    局放 频装置

    0.15 μF

    无局放装置

    带无局放连接装置

    5

    控制装

    控制装

    高性能笔记本电脑;具有完整数据管理、数储存、数据诊断分析, 历史数据对比、试验管理功

    件功能

    带操作平台的电缆振荡波数据分析系统软件

    应具备对测试数据的浏览、统计分析等基本

    时局放水平、位置显示功能局放水平、局 放次数切换显示

    具备测试数据管理、电缆资料数据库

    6

    单相,输入电压范围包含185-240V的电压值,电源设计包含防止冲击电压或电压闪变对仪器的影响的保护电路

    7

    使用条件

    环境温度

    - 15℃~40℃

    相对湿度

    ≦95%,月平均≦90%

    海拔高

    1000 m



    35kV 电缆振荡波局部放电检测系统

    序号

    名称

    项目

    协议参数值

    1

    35kV电缆振荡波

    局部放电检测

    及定位设备主机

    产品型号规格

    CT-OWTS 60

    能要求

    30kV电缆进行振荡波局放测量和定位,测量局放起始电压、熄灭电压、局放水平,并准确定位多个局放缺陷位置。

    振荡电源输出电压峰值

    0-2.0U0  (U021kV)

    振荡频

    50-800 Hz

    缆电容

    0.05 μF -4 μF

    局部放电定位带宽

    150kHz-45MHz

    局放采样率

    不小于100MHz

    局放测量精

    1 pC

    定位精度

    0.1 m

    局放校准量

    50 pC~200nC

    压充电电流

    10 mA

    缆介损测量范围

    0.1%-5%,自动测量

    测试时间

    测试时100ms以内,无损测试

    阻尼振荡波,具备频域滤波和小波滤波功能

    及介损测量

    动测量电缆电容

    动测量电缆介损

    局放水平及趋势

    描绘局放水平,具备补偿功能,真实还原局 放量的实际大小

    具备行波测距功能,通过一体化软件校准和 修正电缆长度、接头位置和波速

    线控制

    通过无线局域网(WLAN) 控制高压输出, 保证人身安全

    混合电缆修

    具备混合电缆波速误差修正功能

    析功能

    自动和手动分析功

    缆长度修正

    缆长度修正功能

    加压模式

    值、相电压、有效值三种加压模式

    自放电

    动放电功能

    干扰

    无线、有线连接功能,排除现场信号干扰

    2

    全控制装置

    控制

    紧急停机功能和安全控制回路;含有紧急制按钮和运行指示灯

    3

    脉冲校准仪

    局放校准仪

    1pC  200nC

    4

    局放 频装置

    0.15 μF

    无局放装置

    带无局放连接装置

    5

    控制装

    控制装

    高性能笔记本电脑;具有完整数据管理、数储存、数据诊断分析, 历史数据对比、试验管理功

    件功能

    带操作平台的电缆振荡波数据分析系统软件

    应具备对测试数据的浏览、统计分析等基本

    时局放水平、位置显示功能局放水平、局 放次数切换显示

    具备测试数据管理、电缆资料数据库

    6

    单相,输入电压范围包含185-240V的电压值,电源设计包含防止冲击电压或电压闪变对仪器的影响的保护电路

    7

    使用条件

    环境温度

    - 15℃~40℃

    相对湿度

    ≦95%,月平均≦90%

    海拔高

    1000 m
