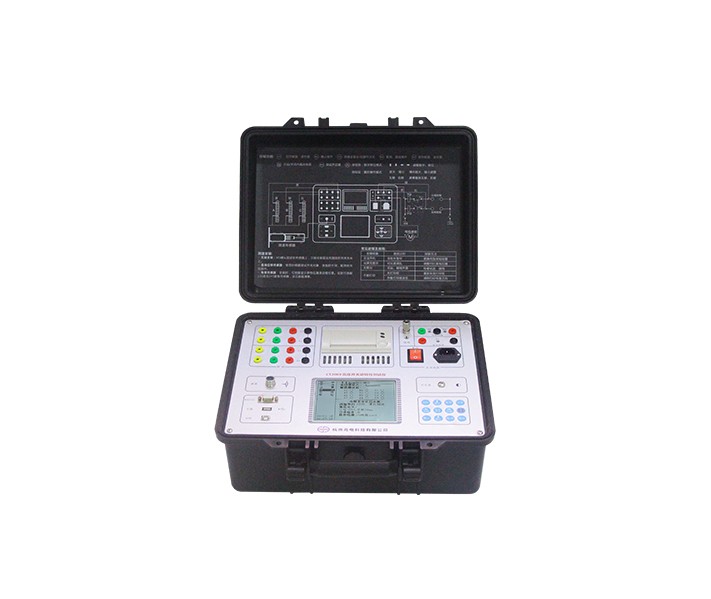

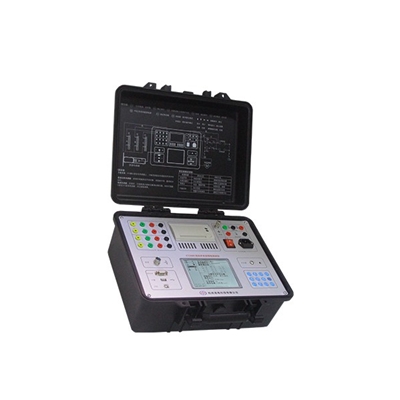

CT2009高压开关动特性测试仪

本仪器可测试各种国产(进口)真空、六氟化硫、油高压断路器,负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等,合、分闸时间、同期、弹跳时间、次数、自动重合闸、行程、速度、电流、动作电压等各项数据、波形。

参考标准:

DL/T846.3-2017

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    测试指标:可测试各种国产(进口)真空、六氟化硫、油高压断路器,负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等。合、分闸时间、同期、弹跳时间、次数、自动重合闸、行程、速度、电流、动作电压等各项数据、波形;

    抗扰通道:可抵御550KV变电所现场静电干扰;

    位移通道:1路位移信号采集,适配耐用的精密电阻线性位移、角位移传感器。亦可适配用户传统自配的滑线电阻传感器;

    精细测试:严格按照中华人民共和国电力行业标准高电压测试设备通用技术条件之第3部分:高压开关综合测试仪 DL/T846.3—2004要求研制,10kHz高速采样,时间分辨率0.1ms,测试时长高达20s;

    操作电源:内置隔离型数字可调直流电源,带短路保护功能,可设置电压,指令各项分、合、重合闸操作及动作电压试验;

    同步触发:可响应电压、电流、传感器、断口变化多种同步触发方式;

    操作界面:5.7″黑白液晶屏,菜单式操作,并在面板上增加了快捷设置按键;

    速度定义:提供了常用的开关速度定义库和可编辑速度定义库两种模式可供用户自行选择;

    录波功能:12路普通金属触头通断、线圈电流;行程、时间波形;

    波形打印:内置58mm高速热敏打印机,顶置面板安装,数据表单、波形图打印清晰;

    数据通讯:可采用RS232或USB通讯,PC管理软件实现数据、波形图可上传、测试;

    SD卡存储:大容量SD卡快速存储、打开记录,满足100条测试数据及波形记录;

    U盘存储:可将数据及波形文件快速存储到U盘,直接用上位机软件打开;

    在线帮助:仪器内置丰富的接线、安装、测试操作帮助。无说明书就能简单使用;

    1、测试通道:时间断口:金属触头 12路 25V,限流50mA;

                        位移传感器:1路;

    2、时间测试:范      围:0~20s;

                        误      差:±0.1%读数±2个字;

                        分 辨 率 :0.1ms;

    3、行程测试:范      围:0~1000mm ;

                        准 确 度 :±1%读数±1个字;

                        分 辨 率 :0.1mm;

    4、速度特性:范      围:0.01~20.00m/s;

                        准 确 度 :±1%读数±1个字 ;

                        分 辨 率 :0.01m/s;

    5、图形显示:每路0.1ms的数值;

    6、直流电源:调整范围: 5~260V;

                        最大瞬时电流:20A;

                        准 确 度 :±1%读数±1个字;

                        负载变化率:≤1%;

    7、同步触发:电压:15~260V;

    8、电      流:0.1-20A;

    9、传 感 器 :位移变化;

    10、断      口:信号跳变;

    11、结构形式:型      式:顶开便携式;

                          外形尺寸:415mm×320mm×168mm;

                          主机重量:8kg;

    12、使用环境:环境温度:-10℃~50℃;

                          相对湿度:≤80% RH;

    13、工作电源:电     压:AC 220V±10%;

                         频      率:50Hz±10%;

    14、安全性能:绝缘电阻:>2MΩ;

                          漏 电 流 :<3.5mA;

    15、介电强度:AC 1500V 50Hz,1min(电源进线对机壳);

      高压开关动特性测试仪附件装箱清单

      序号



      数量

      单位



      1

      测试夹钳

      1

      30mm测试夹黄绿红各4、黑7

      10mm绝缘测试夹绿1、红2、黑2

      5mm测试夹绿1、红2、黑2

      2

      两芯直流线

      1

      红黑线,直流电源输入或输出用

      3

      三芯控制线

      1

      绿红黑三色,控制或倒采样用

      4

      交流电源线

      1

      220V 10A

      5

      3m 透明接地线

      1

      仪器接地用

      6

      工具

      1

      安装用

      7

      打印纸

      5

      热敏打印纸(主机内置1卷)

      8

      保险丝

      5

      主机内置2

      9

      万能安装支架

      1

      固定测速传感器用

      10

      8m 三芯电阻传感器测速线

      1

      连接仪器传感器

      11

      8m 黄绿红黑组线

      1

      四芯时间断口线

      12

      黄绿红黑延长管

      1

      延长8m线

      13

      8m 黄绿红黑单芯线

      1

      时间断口线

      14

      电阻转角传感器: 345

      1

      角轴法测速用

      15

      50mm 电阻直线传感器

      1

      真空开关测速用

      16

      0.5m 双头黑色线

      2

      真空开关短接动触头用

      17

      抱箍平移板

      1

      动杆位移抱持平移

      18

      角轴固定爪片

      1

      用于转轴与电阻转角传感器的固定

      19

      6m 双头黑色线

      1

      短接110kV高压开关的动触头用

      20

      16m 黄绿红黑单芯线

      1

      时间断口线

      21

      Ø681012 传感器连接件

      1

      转角传感器与转轴连接用

      22

      直线滑阻固定块

      1

      固定直线传感器
