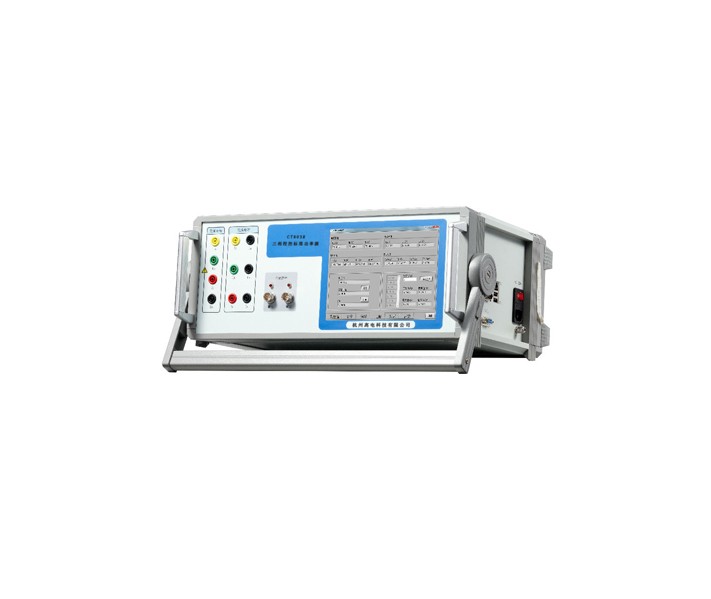

CT803三相程控标准功率源系列

本仪器主控采用基于ARM9的人机操作平台,应用超大规模FPGA芯片、高速DSP处理器,具有功能强大、可靠性高、软件升级维护方便等特点,使产品性能大幅度提升。

参考标准:

DL/T 5137-2001

资料下载:
说明书 技术指标 测试软件 检测证书 标准参考
  • 功能特点
  • 技术参数
  • 产品图集
  • 应用场景
  • 操作视频

    1、可以输出纯净的,失真度在0.03%(典型值)的正弦功率信号。

    2、可以在基波上叠加各次谐波输出。

    3、频率输出从40Hz~65Hz任意可调,分辨率0.002Hz,准确度0.002Hz。

    4、AB相为一个频率基准,C相是一个单独的频率基准,因此可以分相变频。

    5、相位0~360度任意可调,可以方便模拟各种供电情况,甚至反送电的情形。

    6、强劲的带载能力,可以带容性、感性、阻性负载或者复合类型负载,且负载调整率优于0.01%RG。

    7、极佳的温度稳定性,核心器件为温度系数小至1PPM的军工级产品,可以在室外的温度环境下保证输出的精度。

    8、采用32位MCU+DSP处理器,功能强大灵活。

    9、工频每周波高达50000点的波形捏合,内部信号输出无需滤波器进行平滑滤波,保证了波形的精确输出,使得系统可以输出精确的谐波,也使系统拥有极佳的谐波失真度指标。

    10、可通过一个RS232方便和PC相连,拓展其他功能。

    11、完善的过流、过压、过热、短路、开路、过载保护。

    12、硬件PID,响应极快,负载的改变不会引起输出的丝毫波动。

    13、320*240液晶显示,中文界面,操作简单。

    14、开放通讯协议,方便二次开发(RTU/FTU/用电管理终端/公变计量终端的出厂自动检定)。

    15、可带纯容性负载,结合PC软件可以检验电能表。

    1、交流电压输出

         调节细度:0.01%RG

         准确度:优于±0.05%RG

         稳定度:优于±0.01%RG/1min

         失真度:优于0.1%(非容性负载)

         输出功率:额定每相25VA

         满负载调整率:小于±0.01%RG

         满负载调整时间:小于1mS

         输出范围:0V~420V

         档位设置:0V~130V、130V~280V、280V~420V

         温度漂移:±8PPM/℃

         长期稳定性:60PPM/年


    2、交流电流输出

         调节细度:0.01%RG

         准确度:优于±0.05%RG

         稳定度:优于±0.01%RG/1min

         失真度:优于0.1%(非容性负载)

         输出功率:额定每相25VA

         满负载调整率:小于±0.01%RG

         满负载调整时间:小于1mS

         输出范围:0A~10A(20A)

         档位设置:0A~0.2A、0.2A~1A、1A~6A、6A~10A(20A)

         温度漂移:±8PPM/℃

         长期稳定性:60PPM/年

    3、功率输出

         准确度:优于±0.05%RG

         稳定度:优于0.01%/1min


    4、相位

         调节范围:0~359.99度

         分辨率:0.01度

         准确度:±0.03度


    5、频率

         调节范围:40Hz~65Hz

         分辨率:0.002Hz

         准确度:±0.002Hz

         温度漂移:±0.5PPM/℃

         长期稳定性:±4PPM/年


    6、功率因数

         调节范围:-1~0~+1

         分辨率:0.0001

         准确度:0.0005
